当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT4363
LT4363技术文档下载：
LT4363技术文档产品手册下载
LT4363 - 典型应用图例：
LT4363典型应用图例一

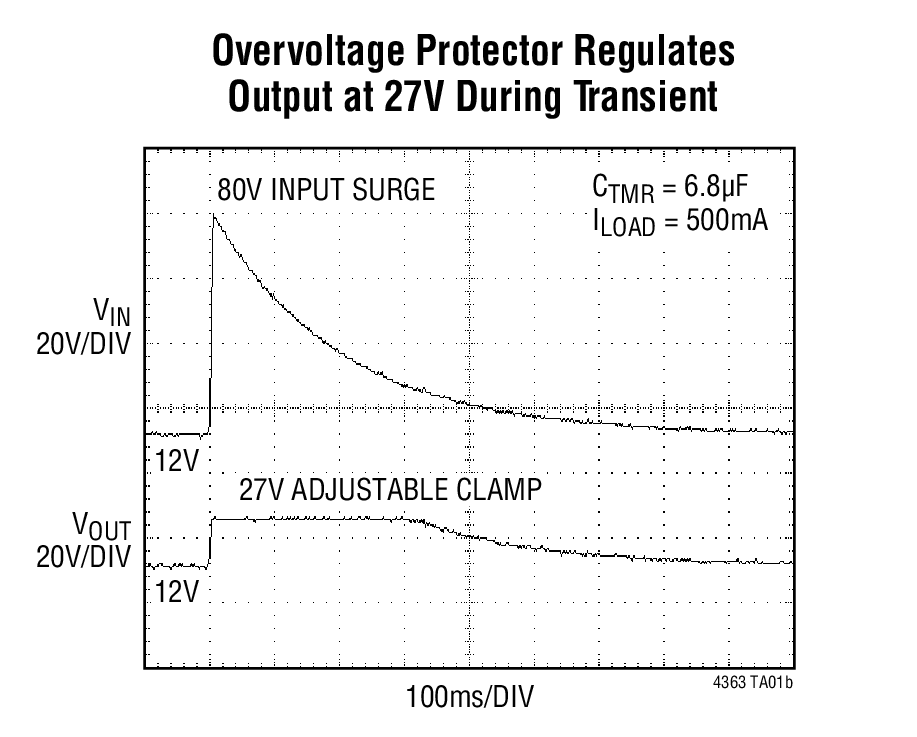

LT4363典型应用图例二
LT4363 - 封装图解：

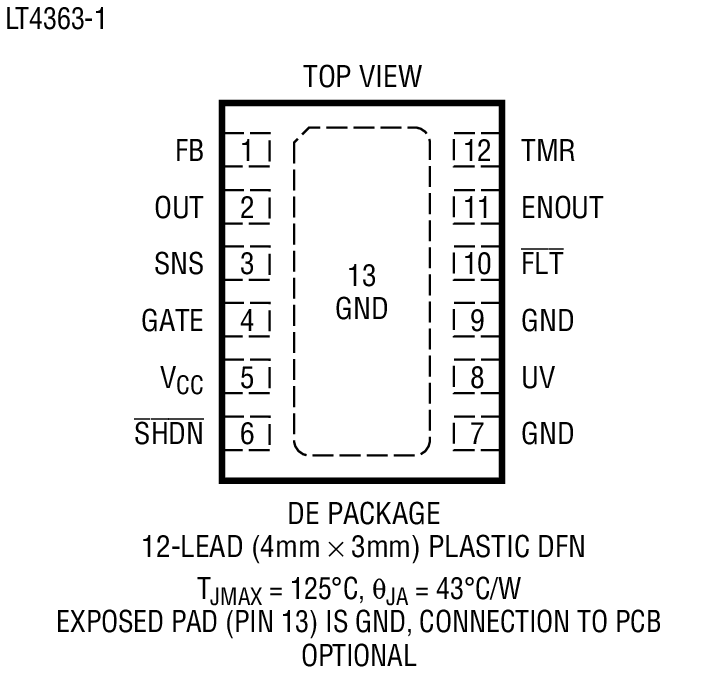

LT4363封装图解一

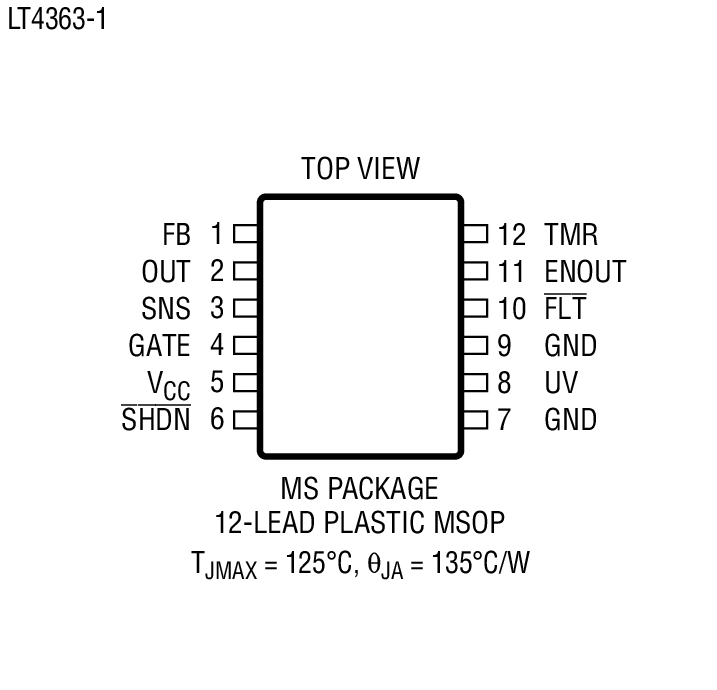

LT4363封装图解二

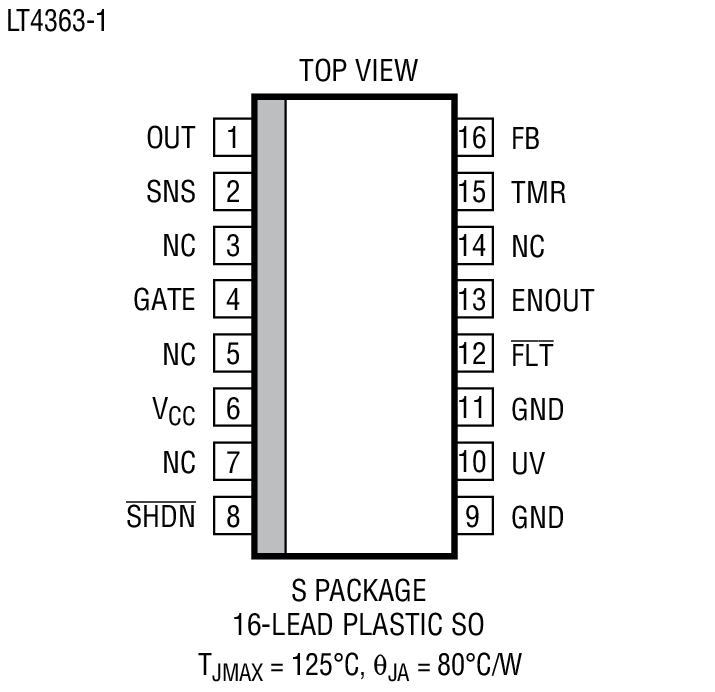

LT4363封装图解三
LT4363封装图解四

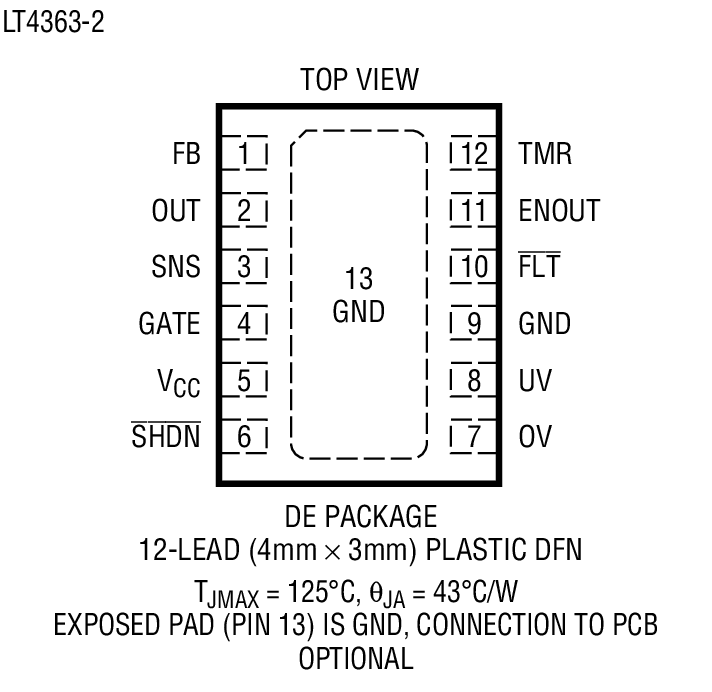

LT4363封装图解五

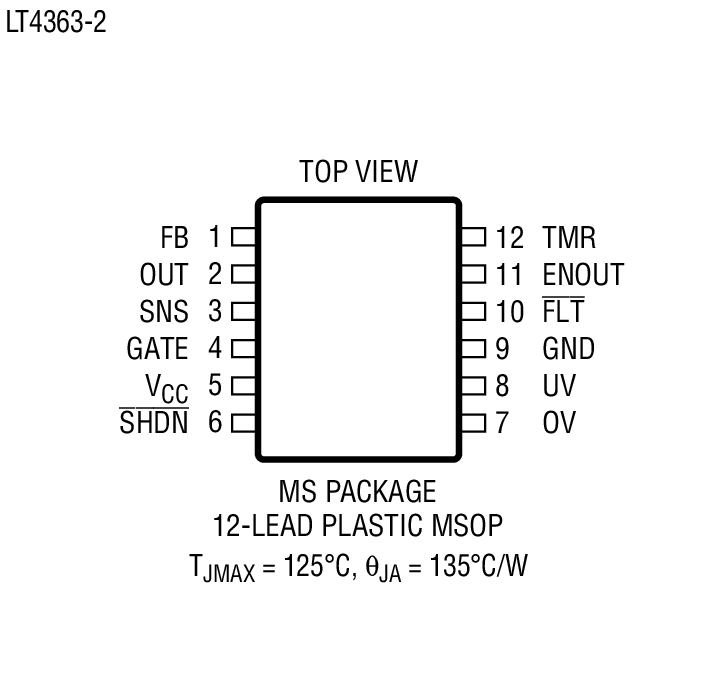

LT4363封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT4363介绍

LT4363 - LT4363是具电流限制功能的高电压浪涌抑制器

LT4363是LINEAR凌力尔特公司的一款浪涌抑制器、过压和过流保护产品，LT4363是LT4363是具电流限制功能的高电压浪涌抑制器，本站介绍了LT4363的封装应用图解、特点和优点、功能等，并给出了与LT4363相关的LINEAR元器件型号供参考。

LT4363 - LT4363是具电流限制功能的高电压浪涌抑制器 - 浪涌抑制器、过压和过流保护 - 航天和严酷环境 - 凌力尔特

LT4363 - 具电流限制功能的高电压浪涌抑制器

LT4363 - 具电流限制功能的高电压浪涌抑制器 - Linear Technology（凌力尔特）

功能描述

LT4363 浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如：汽车应用中的负载突降情况) 调节输出。输出被限制在一个安全的数值上，从而允许负载持续运作。LT4363 还监视 SNS 和 OUT 引脚之间的压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电阻器两端的电压限制为 50mV。不管在哪一种故障条件下，定时器的起动均与 MOSFET 应力成反比。在定时器终止操作之前，FLT 引脚将被拉至低电平，以发出“即将断电”的警告。如果该条件一直持续，则 MOSFET 将关断。在复位之前，LT4363-1 保持关断，而 LT4363-2 则在一个冷却周期之后重新起动。

两个高精度比较器能监视输入电源的过压 (OV) 和欠压 (UV) 情况。当电压低于 UV 门限时，外部 MOSFET 保持关断状态。假如输入电源电压高于 OV 门限，则不允许 MOSFET 重新接通。可以采用背对背 MOSFET 来代替肖特基二极管以提供反向输入保护，从而减少压降和功率损失。一个停机引脚负责将停机期间的静态电流减小至 7μA 以下。

特点
  • 利用 VCC 箝位可承受高于 100V 的浪涌
  • 宽工作电压范围：4V 至 80V
  • 可调的输出箝位电压
  • 快速过流限制：< 5μs
  • 反向输入保护至 -60V
  • 可调的 UV / OV 比较器门限
  • 7μA 的低停机电流
  • 停机引脚可承受 -60V 至 100V
  • 可调故障定时器
  • 控制 N 沟道 MOSFET
  • 故障期间的重试占空比 <1% (LT4363-2)
  • 采用 12 引脚 (4mm x 3mm) DFN、12 引脚 MSOP或 16 引脚 SO 封装
    • 应用
  • 汽车 / 航空电子浪涌保护
  • 热插拔 (Hot SwapTM) / 带电插拔
  • 用于电池供电型系统的高端开关
  • 本质安全应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4363CDE-1#PBF 4x3 DFN-12 C $3.54 $2.48
    LT4363CDE-1#TRPBF 4x3 DFN-12 C $2.54
    LT4363CDE-2#PBF 4x3 DFN-12 C $3.54 $2.48
    LT4363CDE-2#TRPBF 4x3 DFN-12 C $2.54
    LT4363CMS-1#PBF MS-12 C $3.54 $2.48
    LT4363CMS-1#TRPBF MS-12 C $2.54
    LT4363CMS-2#PBF MS-12 C $3.54 $2.48
    LT4363CMS-2#TRPBF MS-12 C $2.54
    LT4363CS-1#PBF SO-16 C $3.54 $2.48
    LT4363CS-1#TRPBF SO-16 C $2.54
    LT4363CS-2#PBF SO-16 C $3.54 $2.48
    LT4363CS-2#TRPBF SO-16 C $2.54
    LT4363HDE-1#PBF 4x3 DFN-12 H $4.49 $3.14
    LT4363HDE-1#TRPBF 4x3 DFN-12 H $3.20
    LT4363HDE-2#PBF 4x3 DFN-12 H $4.49 $3.14
    LT4363HDE-2#TRPBF 4x3 DFN-12 H $3.20
    LT4363HMS-1#PBF MS-12 H $4.49 $3.14
    LT4363HMS-1#TRPBF MS-12 H $3.20
    LT4363HMS-2#PBF MS-12 H $4.49 $3.14
    LT4363HMS-2#TRPBF MS-12 H $3.20
    LT4363HS-1#PBF SO-16 H $4.49 $3.14
    LT4363HS-1#TRPBF SO-16 H $3.20
    LT4363HS-2#PBF SO-16 H $4.49 $3.14
    LT4363HS-2#TRPBF SO-16 H $3.20
    LT4363IDE-1#PBF 4x3 DFN-12 I $4.07 $2.85
    LT4363IDE-1#TRPBF 4x3 DFN-12 I $2.91
    LT4363IDE-2 4x3 DFN-12 I $4.07 $2.85
    LT4363IDE-2#PBF 4x3 DFN-12 I $4.07 $2.85
    LT4363IDE-2#TRPBF 4x3 DFN-12 I $2.91
    LT4363IMS-1#PBF MS-12 I $4.07 $2.85
    LT4363IMS-1#TRPBF MS-12 I $2.91
    LT4363IMS-2#PBF MS-12 I $4.07 $2.85
    LT4363IMS-2#TRPBF MS-12 I $2.91
    LT4363IS-1#PBF SO-16 I $4.07 $2.85
    LT4363IS-1#TRPBF SO-16 I $2.91
    LT4363IS-2#PBF SO-16 I $4.07 $2.85
    LT4363IS-2#TRPBF SO-16 I $2.91
    LT4363MPMS-1#PBF MS-12 MP $10.63 $7.44
    LT4363MPMS-1#TRPBF MS-12 MP $7.50
    LT4363MPMS-2#PBF MS-12 MP $10.63 $7.44
    LT4363MPMS-2#TRPBF MS-12 MP $7.50
    LT4363MPS-1#PBF SO-16 MP $10.63 $7.44
    LT4363MPS-1#TRPBF SO-16 MP $7.50
    LT4363MPS-2#PBF SO-16 MP $10.63 $7.44
    LT4363MPS-2#TRPBF SO-16 MP $7.50
