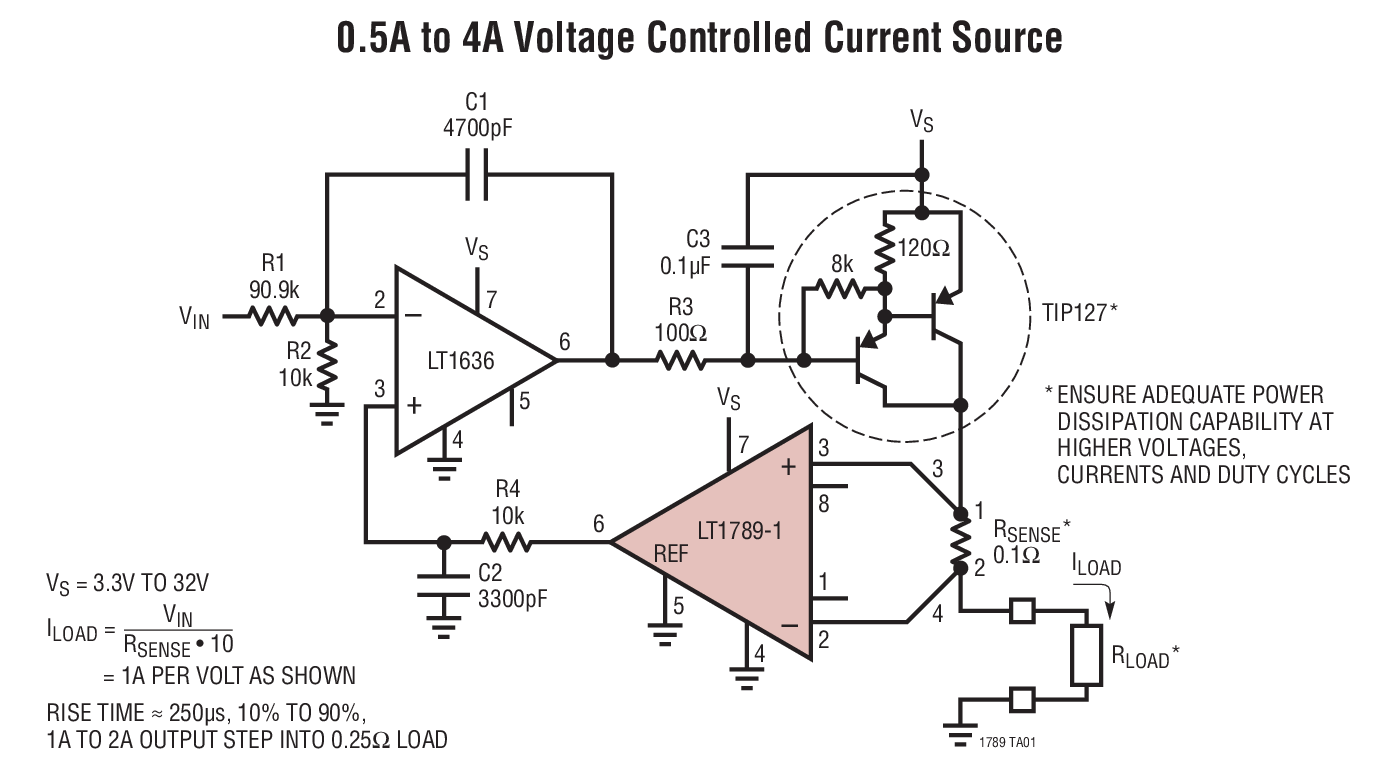

LT1789-10 - 典型应用图例：

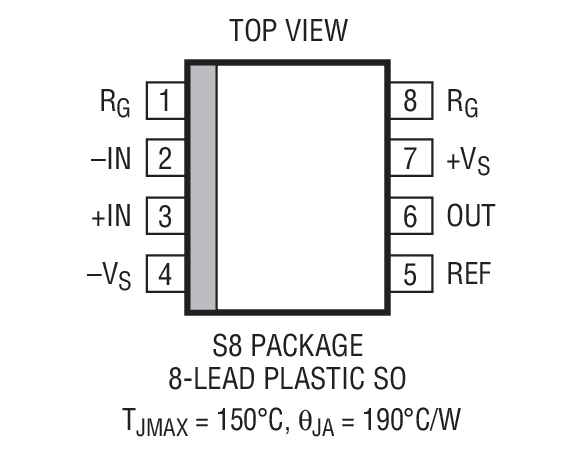

LT1789-10 - 封装图解：

LT1789-10 - LT1789-10是微功率、单电源轨至轨输出仪表放大器

LT1789-10是Linear公司的一款仪表放大器产品，LT1789-10是微功率、单电源轨至轨输出仪表放大器，本站介绍了LT1789-10的封装应用图解、特点和优点、功能等，并给出了与LT1789-10相关的凌力尔特元器件型号供参考。

LT1789-10 - 微功率、单电源轨至轨输出仪表放大器

LT1789 - 微功率、单电源轨至轨输出仪表放大器 - Linear Technology（凌力尔特）

功能描述

LT1789-1/LT1789-10 是微功率、精准仪表放大器，专为 2.2V 至 36V 的单工作电源而优化。静态电流为 95μA (最大值)，输入共模至地电位，且输出摆幅在地电位的 110mV 之内。增益采用单个外部电阻器来设定，LT1789-1 的增益范围为 1 至 1000，而 LT1789-10 的增益范围为 10 至 1000。

LT1789-1 的高准确度 (40ppm 的最大非线性和 0.25% 的最大增益误差) 是其他微功率仪表放大器所无法比拟的。当需要一个 10 倍或更高倍数的放大时，LT1789-10 可最大限度地扩展输入共模范围和动态输出范围，从而提供了其他仪表放大器无法完成的精准信号处理。对 LT1789-1/LT1789-10 采用了激光修整，旨在实现非常低的输入失调电压、低输入失调电压漂移、高 CMRR 和高 PSRR。输出能够在任何增益配置中处理高达 400pF (LT1789-1)、1000pF (LT1789-10) 的容性负载，同时对输入提供了高达 10kV (人体模型) 的 ESD 防护。

LT1789-1/LT1789-10 采用 8 引脚 SO 封装，与分立式多运算放大器和电阻器设计方案相比，所需的 PC 板面积显著减少。

特点

微功率：95μA 最大电源电流

低输入失调电压：100μV (最大值)

低输入失调电压漂移：0.5μV/ºC (最大值)

单个增益设定电阻器： G = 1 至 1000 (LT1789-1) G = 10 至 1000 (LT1789-10)

输入共模至 V¯

宽电源范围：2.2V 至 36V 总电源电压

在 G = 10 时的 CMRR：96dB (最小值)

增益误差：G = 10，0.25% (最大值)

增益非线性：G = 10，40ppm (最大值)

输入偏置电流：40nA (最大值)

在 G = 10 时的 PSRR：100dB (最小值)

1kHz 电压噪声：48nV/√Hz

0.1Hz至10Hz噪声：1.5μVP-P

应用

便携式仪表

桥式放大器

应变仪放大器

热电偶放大器

差分至单端转换器

医疗仪表

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1789CS8-1	SO-8	C	$3.70	$3.20
LT1789CS8-1#PBF	SO-8	C	$3.70	$3.20
LT1789CS8-1#TR	SO-8	C		$3.26
LT1789CS8-1#TRPBF	SO-8	C		$3.26
LT1789CS8-10	SO-8	C	$4.55	$3.20
LT1789CS8-10#PBF	SO-8	C	$4.55	$3.20
LT1789CS8-10#TR	SO-8	C		$3.26
LT1789CS8-10#TRPBF	SO-8	C		$3.26
LT1789IS8-1	SO-8	I	$4.30	$3.70
LT1789IS8-1#PBF	SO-8	I	$4.30	$3.70
LT1789IS8-1#TR	SO-8	I		$3.76
LT1789IS8-1#TRPBF	SO-8	I		$3.76
LT1789IS8-10	SO-8	I	$5.27	$3.70
LT1789IS8-10#PBF	SO-8	I	$5.27	$3.70
LT1789IS8-10#TR	SO-8	I		$3.76
LT1789IS8-10#TRPBF	SO-8	I		$3.76
