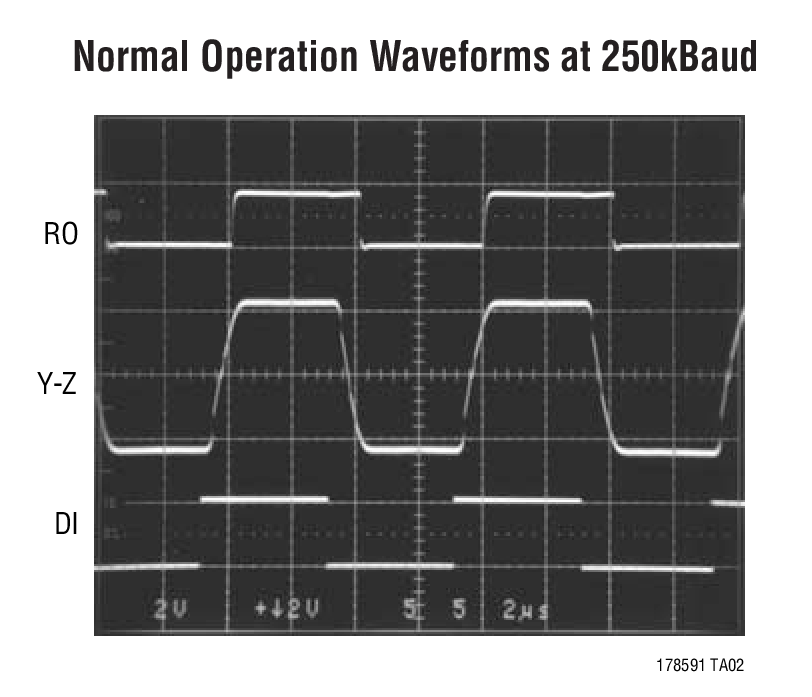

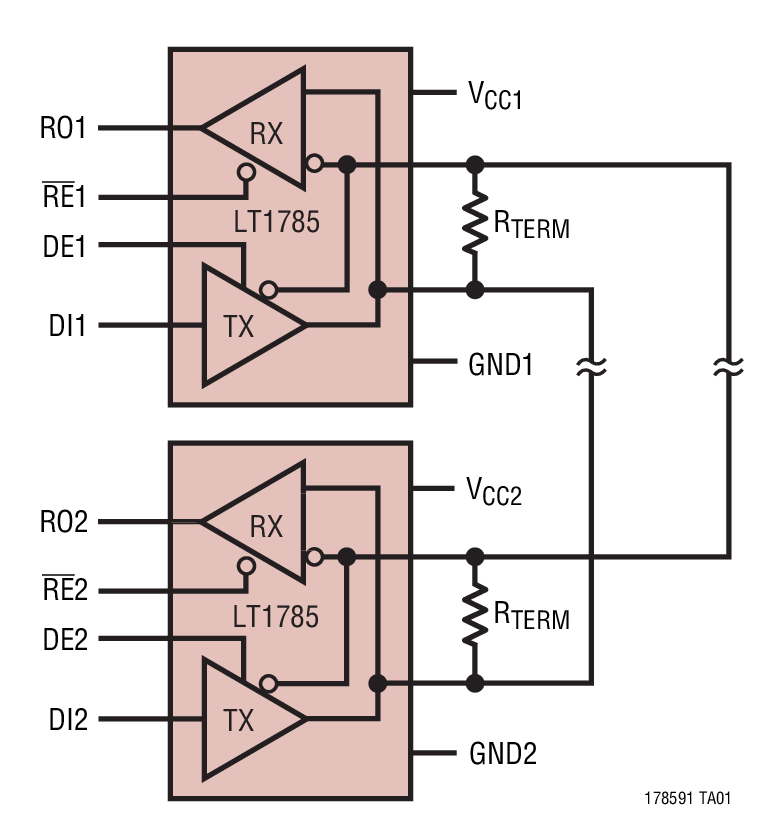

LT1791 - 典型应用图例：

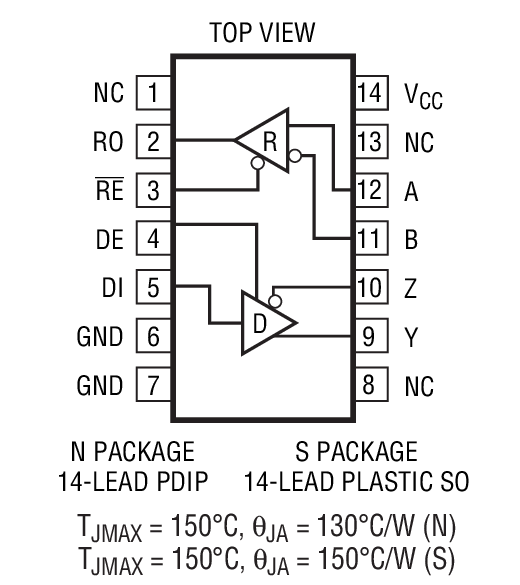

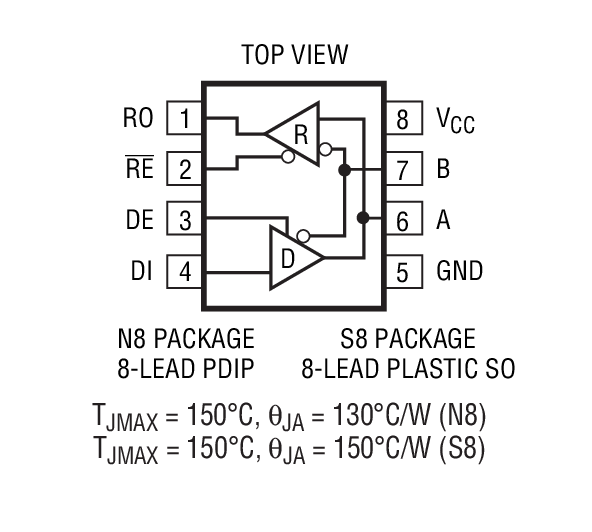

LT1791 - 封装图解：

LT1791 - LT1791是具故障保护功能的 60V RS485/RS422 收发器

LT1791是Linear公司的一款RS485 / RS422 收发器产品，LT1791是具故障保护功能的 60V RS485/RS422 收发器，本站介绍了LT1791的封装应用图解、特点和优点、功能等，并给出了与LT1791相关的凌力尔特元器件型号供参考。

LT1791 - 具故障保护功能的 60V RS485/RS422 收发器

LT1791 - 具故障保护功能的 60V RS485/RS422 收发器 - Linear Technology（凌力尔特）

功能描述

LT1785/LT1791 是面向 RS485 和 RS422 应用的半双工和全双工差分总线收发器，这些器件具有针对数据传输线路上过压故障的片内保护电路。接收器输入和驱动器输出引脚能够承受高达 ±60V (相对于地电位) 的电压故障，而不会损坏器件。故障有可能在收发器处于运行、停机或断电状态时发生。

在由多达 128 个节点组成的网络上可支持 250kbaud 数据速率。驱动器输出端上的受控转换速率用于控制EMI辐射，并改善不当终接线路上的数据传输完整性。驱动器的规格要求其必须能够在采用廉价电缆 (具有低至 72Ω 的特征阻抗) 的情况下正常运作。

LT1785A/LT1791A 器件具有“故障保险”接收器输入，旨在保证接收器输出对于短路、开路或待用数据线路为高电平状态。内置 ESD 保护电路免除了增设外部保护器件的需要。

LT1785/LT1785A 采用 8 引脚 DIP 和 SO 封装，而 LT1791/LT1791A 则采用 14 引脚 DIP 和 SO 封装。

特点

提供了至 ±60V 的过压线路故障保护

引脚与 LTC485 和 LTC491 兼容

高输入阻抗支持多达 128 个节点

不会因 ESD 而发生损坏或闭锁现象 IEC-1000-4-2 Level 4：±15kV 空气放电 IEC-1000-4-2 Level 2：±4kV 接触放电

用于 EMI 辐射控制的受控转换速率

对于浮置、短路或待用输入，接收器输出保证为高电平状态

当被关断或断电时，输出呈高阻抗状态

驱动低成本、低阻抗电缆

在所有的输出端上均提供了短路保护

具热停机保护功能

可在高达 125℃ 的温度条件下保证操作性能

应用

工业控制数据网络

CAN 总线应用

HVAC 控制

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1791ACN	N-14	C	$3.05	$2.60
LT1791ACN#PBF	N-14	C	$3.05	$2.60
LT1791ACS	SO-14	C	$3.15	$2.65
LT1791ACS#PBF	SO-14	C	$3.15	$2.65
LT1791ACS#TR	SO-14	C		$2.71
LT1791ACS#TRPBF	SO-14	C		$2.71
LT1791AHN#PBF	N-14	H	$4.71	$3.30
LT1791AHS#PBF	SO-14	H	$4.87	$3.41
LT1791AHS#TRPBF	SO-14	H		$3.47
LT1791AIN	N-14	I	$4.15	$3.00
LT1791AIN#PBF	N-14	I	$4.15	$3.00
LT1791AIS	SO-14	I	$4.25	$3.10
LT1791AIS#PBF	SO-14	I	$4.25	$3.10
LT1791AIS#TR	SO-14	I		$3.16
LT1791AIS#TRPBF	SO-14	I		$3.16
LT1791CN	N-14	C	$2.50	$2.15
LT1791CN#PBF	N-14	C	$2.50	$2.15
LT1791CS	SO-14	C	$2.60	$2.20
LT1791CS#PBF	SO-14	C	$2.60	$2.20
LT1791CS#TR	SO-14	C		$2.26
LT1791CS#TRPBF	SO-14	C		$2.26
LT1791HN#PBF	N-14	H	$3.85	$2.70
LT1791HS#PBF	SO-14	H	$3.93	$2.75
LT1791HS#TRPBF	SO-14	H		$2.81
LT1791IN	N-14	I	$2.85	$2.45
LT1791IN#PBF	N-14	I	$2.85	$2.45
LT1791IS	SO-14	I	$2.90	$2.50
LT1791IS#PBF	SO-14	I	$2.90	$2.50
LT1791IS#TR	SO-14	I		$2.56
LT1791IS#TRPBF	SO-14	I		$2.56
