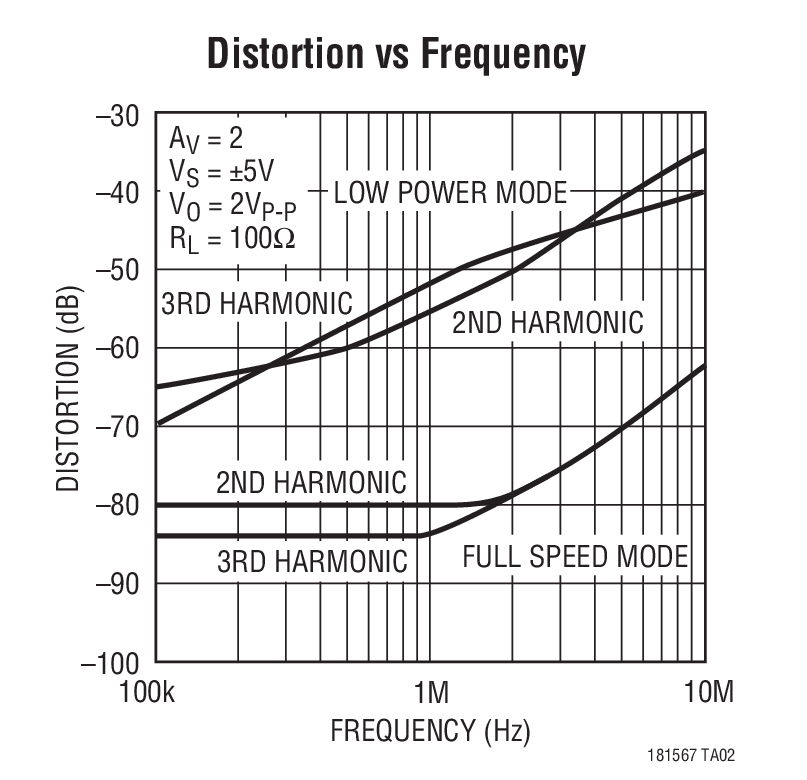

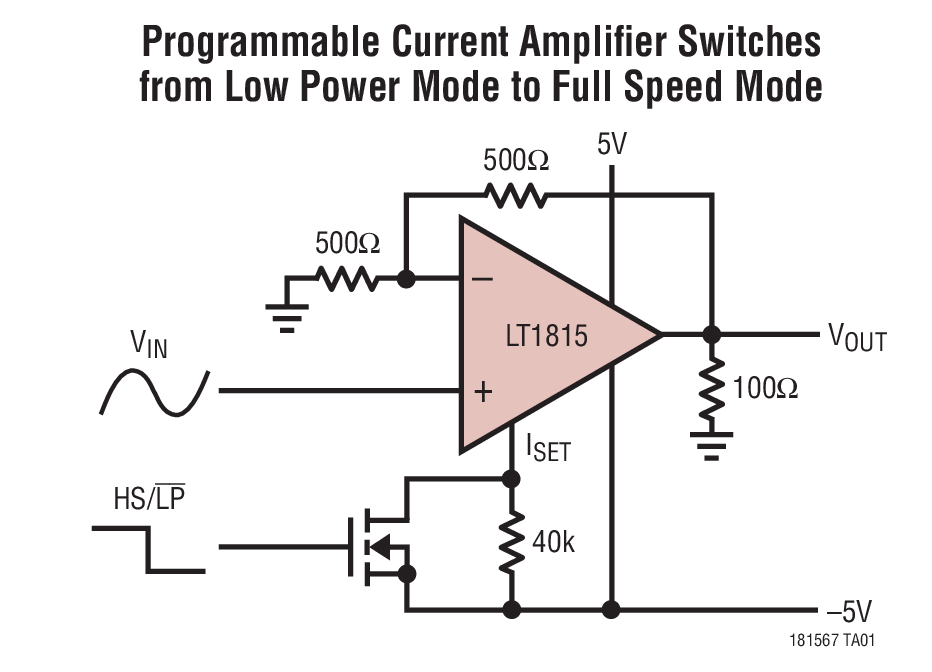

LT1817 - 典型应用图例：

LT1817 - 封装图解：

LT1817 - LT1817是具可编程电源电流的四通道、220MHz、1500V/μs 运算放大器

LT1817是Linear公司的一款高速放大器产品，LT1817是具可编程电源电流的四通道、220MHz、1500V/μs 运算放大器，本站介绍了LT1817的封装应用图解、特点和优点、功能等，并给出了与LT1817相关的凌力尔特元器件型号供参考。

LT1817 - 具可编程电源电流的四通道、220MHz、1500V/μs 运算放大器

LT1817 - 具可编程电源电流的四通道、220MHz、1500V/μs 运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1815/LT1816/LT1817 是低功率、高速度、非常高转换速率的运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的其他器件，LT1815/LT1816/LT1817 具有更高的带宽和转换速率、低得多的输入失调电压、以及较低的噪声和失真。通过在减低的电源电流和速度条件下运作，一种可编程电流选项 (LT1815 和 LT1816A) 提供了节能效果和灵活性。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 5MHz、2VP-P 输出以数值为 -1 的增益来驱动一个 100Ω 负载时，谐波失真为 -70dB。

LT1815/LT1816/LT1817运用了凌力尔特先进的低电压互补双极型工艺而制造，并可提供 TSOT-23、SO、MSOP、SSOP 和无引线 DFN 等多种封装。

特点

220MHz 增益带宽乘积

1500V/μs 转换速率

每个放大器的电源电流为 6.5mA

可编程电流选项

6nV/√Hz 输入噪声电压

稳定的单位增益

1.5mV 最大输入失调电压

8μA 最大输入偏置电流

800nA 最大输入失调电流

50mA 最小输出电流，VOUT = ±3V

±3.5V 最小输入 CMR，VS = ±5V

技术规格针对 ±5V、单 5V 电源而拟订

工作温度范围：-40ºC 至 85ºC

节省空间的 MSOP 和 SSOP 封装

扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和无引线 DFN 封装

应用

宽带放大器

缓冲器

有源滤波器

视频和 RF 放大

通信接收器

电缆驱动器

数据采集系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1817CGN	SSOP-16	C	$2.92	$2.05
LT1817CGN#PBF	SSOP-16	C	$2.92	$2.05
LT1817CGN#TR	SSOP-16	C		$2.11
LT1817CGN#TRPBF	SSOP-16	C		$2.11
LT1817CS	SO-14	C	$2.92	$2.05
LT1817CS#PBF	SO-14	C	$2.92	$2.05
LT1817CS#TR	SO-14	C		$2.11
LT1817CS#TRPBF	SO-14	C		$2.11
LT1817IGN	SSOP-16	I	$3.50	$2.46
LT1817IGN#PBF	SSOP-16	I	$3.50	$2.46
LT1817IGN#TR	SSOP-16	I		$2.52
LT1817IGN#TRPBF	SSOP-16	I		$2.52
LT1817IS	SO-14	I	$3.50	$2.46
LT1817IS#PBF	SO-14	I	$3.50	$2.46
LT1817IS#TR	SO-14	I		$2.52
LT1817IS#TRPBF	SO-14	I		$2.52
