LT1952 - 单开关同步正激控制器

LT1952 - 单开关同步正激控制器 - Linear Technology（凌力尔特）

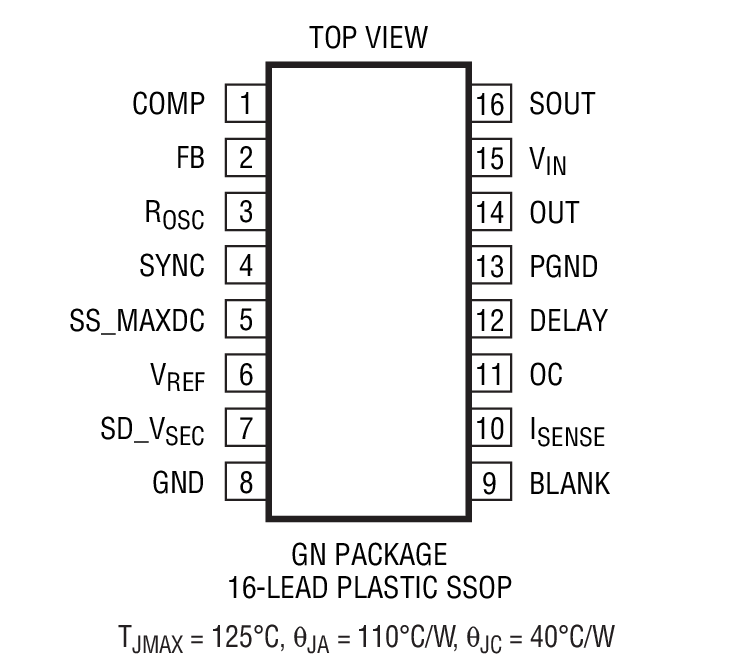

LT1952 / LT1952-1是一款专为控制正激变换器拓扑结构而优化设计的电流模式 PWM 控制器，采用一个主 MOSFET。LT1952 / LT1952-1可提供同步整流器控制，因此得到了极高的效率。一个可编程伏特-秒箝位为用于防止变压器发生饱和的变压器复位提供了安全保障。这使得主端上的 MOSFET 能够以大于 50% 的占空比可靠地运行，以实现高 MOSFET、变压器和整流器利用率。LT1952 具有软起动功能，旨在以受控的方式从停机和欠压闭锁状态退出。与占空比无关的精准 107mV 电流限制门限和软起动功能相组合，以提供“打嗝”短路保护。微功率启动使得 LT1952 能够在高输入电压情况下优化。LT1952-1 允许从较低的输入电压启动。可编程斜率补偿和前沿消隐允许采用多种电感器和 MOSFET 来对环路带宽实施优化。可以在 100kHz 至 500kHz 的频率范围内对每个器件进行编程工作，而且，器件可同步至一个外部时钟。误差放大器是一个真正的运算放大器，因而可采用各种补偿网络。LT1952 / LT1952-1 采用小外形 16 引脚 SSOP 封装。
