LT3467 - 具集成软起动功能的 1.1A 升压型 DC/DC 转换器
LT3467 - 具集成软起动功能的 1.1A 升压型 DC/DC 转换器 - Linear Technology（凌力尔特）
LT3467 / LT3467A 开关稳压器组合了一个 42V、1.1A 开关和一种软起动功能。该器件的引脚与 LT1930 相兼容，它的低 VCESAT 双极开关使其能够在小占板面积内提供高电流输出。LT3467 的开关频率为 1.3MHz，允许使用纤巧型、低成本和扁平的电感器和电容器。LT3467A 的开关频率为2.1MHz，因而允许采用甚至更小的元件。通过采用可编程软起动功能，消除了启动时的高浪涌电流。单个外部电容器设定了电流斜坡速率。由于运用了一种恒定频率电流模式 PWM 架构，因此产生了易于滤除的低和可预知的输出噪声。

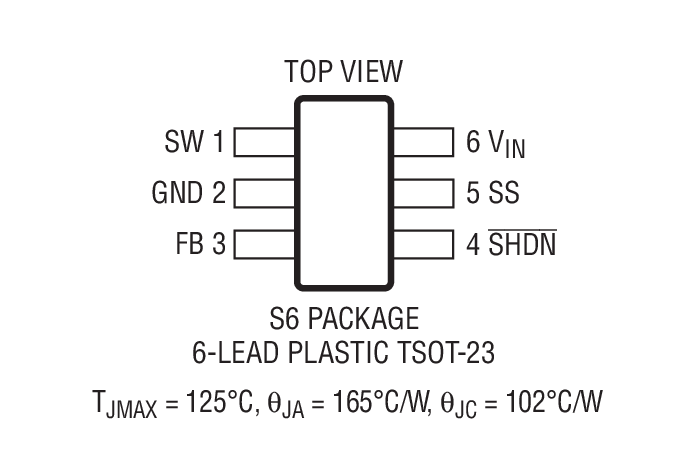

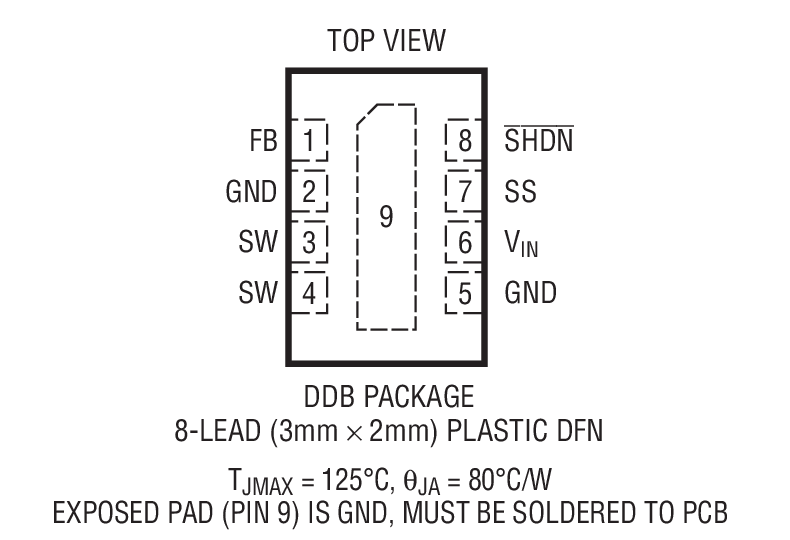

LT3467 / LT3467A 上的高电压开关具有 42V 的额定电压，从而使得这些器件非常适合于高达 40V 的升压型转换器以及SEPIC 和反激式设计。在 SEPIC 设计中，LT3467 能够从一个 3.3V 电源产生 5V 输出 (在高达 540mA 的电流条件下)，或从四节碱性电池产生 5V 输出 (在 450mA 电流条件下)。LT3467A 可从一个 3.3V 电源产生 5V 输出 (在高达 430mA 的电流条件下)，或从一个 3.3V 电源产生 15V输出 (在 135mA 电流条件下)。LT3467/LT3467A 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 封装和纤巧型 3mm x 2mm DFN 封装。
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3467EDDB | 3x2 DFN-8 | E | $2.57 | |
| LT3467EDDB#PBF | 3x2 DFN-8 | E | $2.57 | |
| LT3467EDDB#TR | 3x2 DFN-8 | E | $2.57 | $1.81 |
| LT3467EDDB#TRM | 3x2 DFN-8 | E | $2.57 | $1.83 |
| LT3467EDDB#TRMPBF | 3x2 DFN-8 | E | $2.57 | $1.83 |
| LT3467EDDB#TRPBF | 3x2 DFN-8 | E | $2.57 | $1.81 |
| LT3467ES6 | SOT-23 | E | $2.57 | |
| LT3467ES6#PBF | SOT-23 | E | $2.57 | |
| LT3467ES6#TR | SOT-23 | E | $2.57 | $1.81 |
| LT3467ES6#TRM | SOT-23 | E | $2.57 | $1.83 |
| LT3467ES6#TRMPBF | SOT-23 | E | $2.57 | $1.83 |
| LT3467ES6#TRPBF | SOT-23 | E | $2.57 | $1.81 |
| LT3467IDDB | 3x2 DFN-8 | I | $2.97 | |
| LT3467IDDB#PBF | 3x2 DFN-8 | I | $2.97 | |
| LT3467IDDB#TR | 3x2 DFN-8 | I | $2.97 | $2.08 |
| LT3467IDDB#TRM | 3x2 DFN-8 | I | $2.97 | $2.13 |
| LT3467IDDB#TRMPBF | 3x2 DFN-8 | I | $2.97 | $2.13 |
| LT3467IDDB#TRPBF | 3x2 DFN-8 | I | $2.97 | $2.08 |
| LT3467IS6 | SOT-23 | I | $3.10 | |
| LT3467IS6#PBF | SOT-23 | I | $3.10 | |
| LT3467IS6#TRM | SOT-23 | I | $3.10 | $2.22 |
| LT3467IS6#TRMPBF | SOT-23 | I | $3.10 | $2.22 |
| LT3467IS6#TRPBF | SOT-23 | I | $3.10 | $2.17 |
