LT3491是采用 SC70 和 2mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT3491

LT3491技术文档下载：

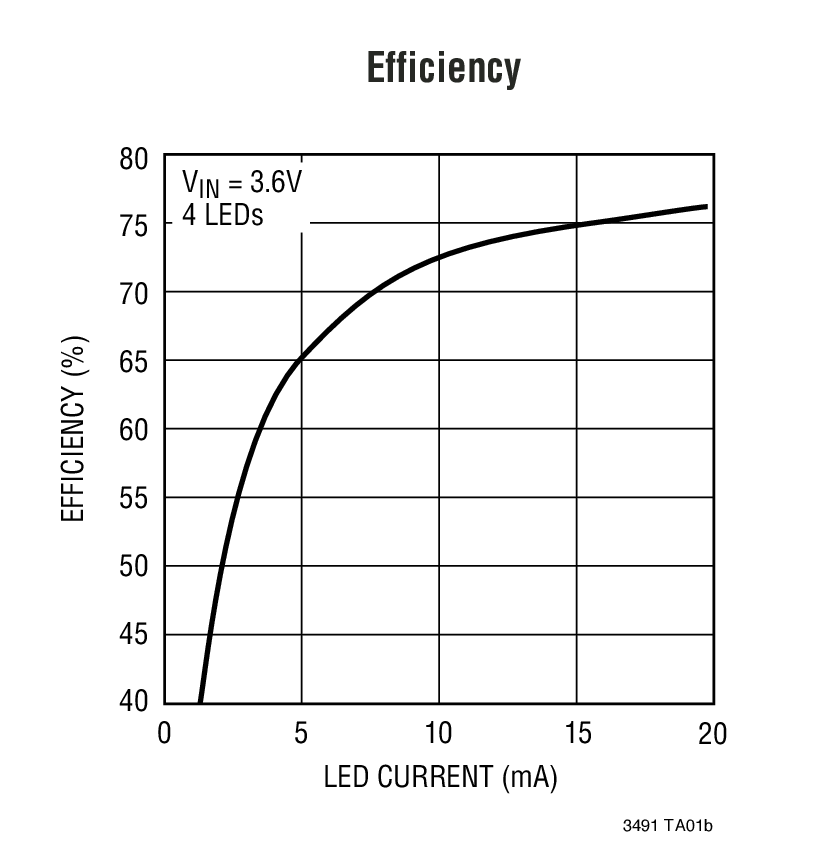

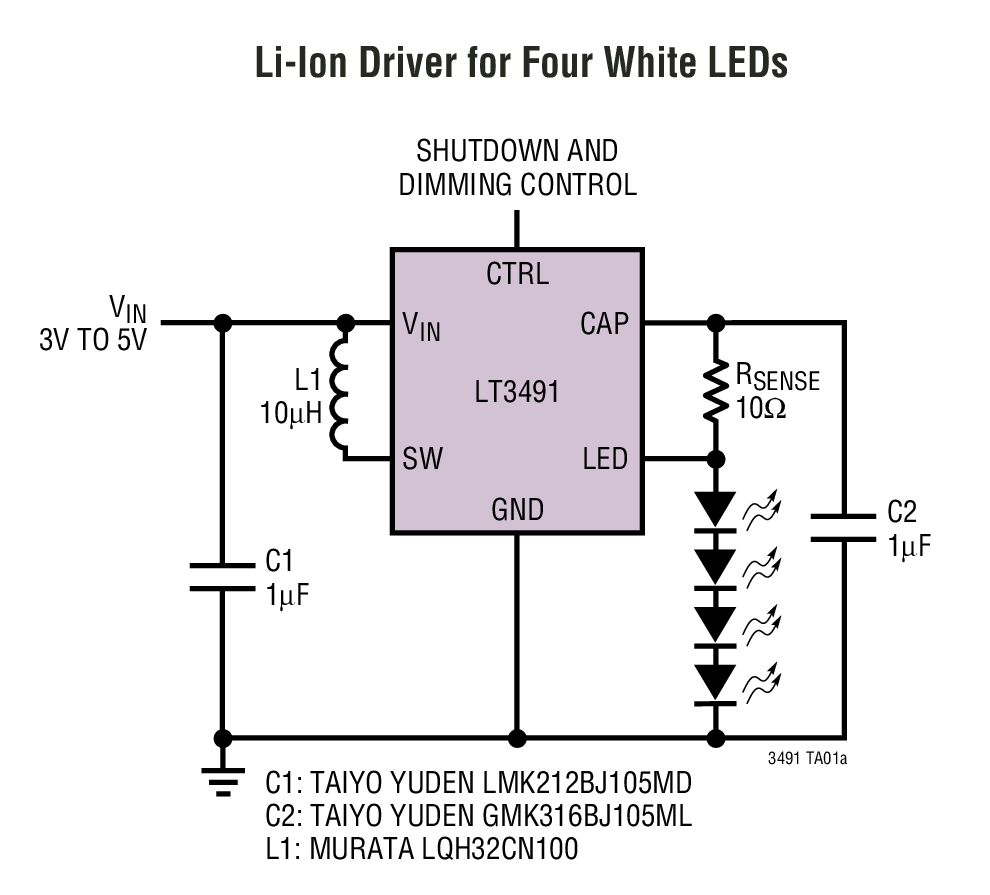

LT3491 - 典型应用图例：

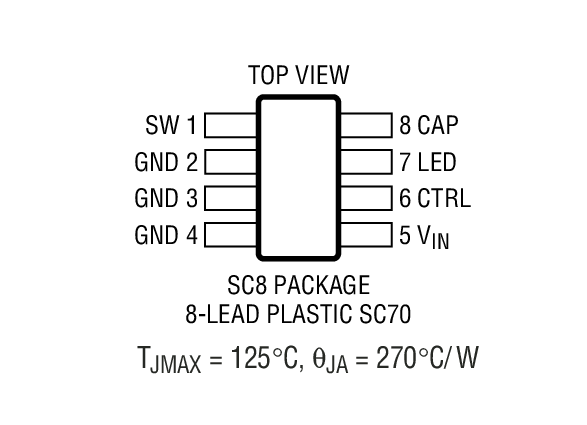

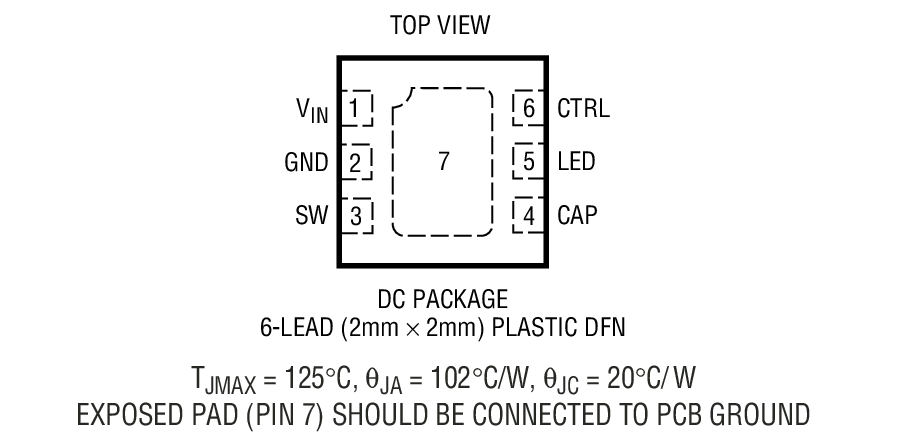

LT3491 - 封装图解：

LT3491 - LT3491是采用 SC70 和 2mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器

LT3491是Linear公司的一款升压型 LED 驱动器产品，LT3491是采用 SC70 和 2mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器，本站介绍了LT3491的封装应用图解、特点和优点、功能等，并给出了与LT3491相关的凌力尔特元器件型号供参考。

LT3491 - 采用 SC70 和 2mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器

LT3491 - 采用 SC70 和 2mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3491 是一款固定频率升压型 DC/DC 转换器，专为从单节锂离子电池来驱动多达 6 个串联白光 LED 而设计。采用 LED 串联可提供相等的 LED 电流，从而获得均匀的显示亮度，并免除了增设镇流电阻器的需要。该器件采用了一种独特的高端 LED 电流检测，从而令其能够起一个 “单线式电流源” 的作用；LED 串的一端可在任何位置回接至地，从而实现一种较为简单的单线式 LED 连接。传统的 LED 驱动器采用一个接地电阻器来检测 LED 电流，因而需要采用一种至 LED 串的双线式连接。

2.3MHz 的开关频率允许采用纤巧的电感器和电容器。单个引脚可执行停机和准确的 LED 调光控制。所需的外部组件极少：LED 开路保护和肖特基二极管均被集成在纤巧的 SC70 和 2mm x 2mm DFN 封装中。凭借如此之高的集成度，LT3491提供了一种占用空间最小的高效 LED 驱动器解决方案。

特点

可从一个 3V 电源来驱动多达 6 个白光 LED

高端检测实现了 “单线式电流源”

内部肖特基二极管

利用一个引脚来实现调光和停机功能

27V LED 开路保护

2.3MHz 开关频率

±5% 基准准确度

VIN? 范围：2.5V 至 12V

只需要 1μF 的输出电容器

300：1 的宽 True Color PWMTM? 调光范围

8 引脚 SC70 封装

扁平 6 引脚 DFN 封装 (2mm x 2mm x 0.75mm)

应用

蜂窝电话

PDA、手持式计算机

数码相机

MP3 播放机

GPS 接收机

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3491EDC	2x2 DFN-6	E	$1.79
LT3491EDC#PBF	2x2 DFN-6	E	$1.79
LT3491EDC#TR	2x2 DFN-6	E	$1.79	$1.30
LT3491EDC#TRM	2x2 DFN-6	E	$1.79	$1.35
LT3491EDC#TRMPBF	2x2 DFN-6	E	$1.79	$1.35
LT3491EDC#TRPBF	2x2 DFN-6	E	$1.79	$1.30
LT3491ESC8	SC-70	E	$1.86
LT3491ESC8#PBF	SC-70	E	$1.86
LT3491ESC8#TR	SC-70	E	$1.86	$1.30
LT3491ESC8#TRM	SC-70	E	$1.86	$1.32
LT3491ESC8#TRMPBF	SC-70	E	$1.86	$1.32
LT3491ESC8#TRPBF	SC-70	E	$1.86	$1.30
