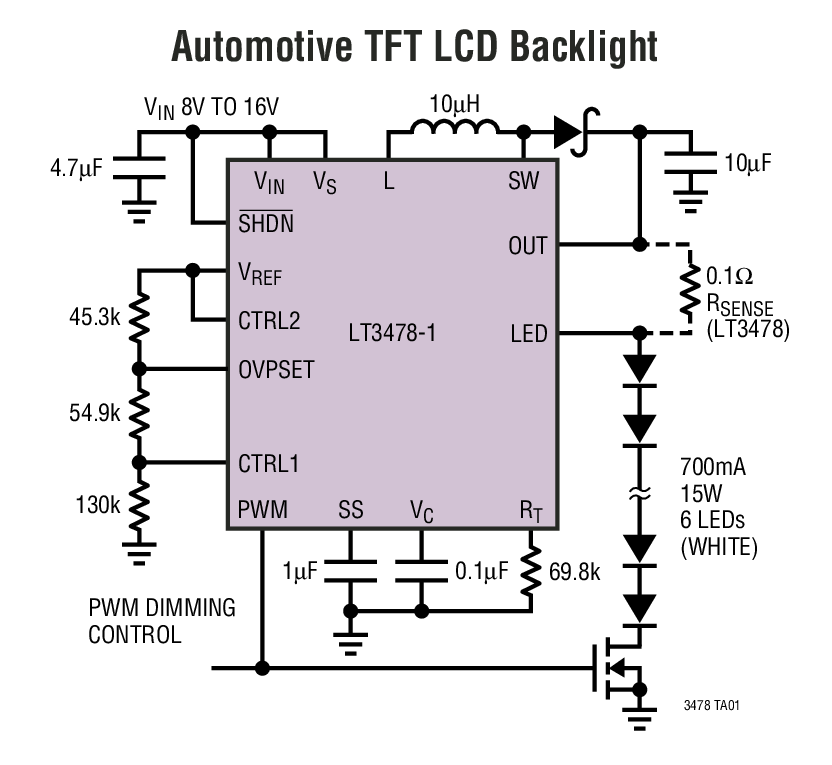

LT3478典型应用图例一

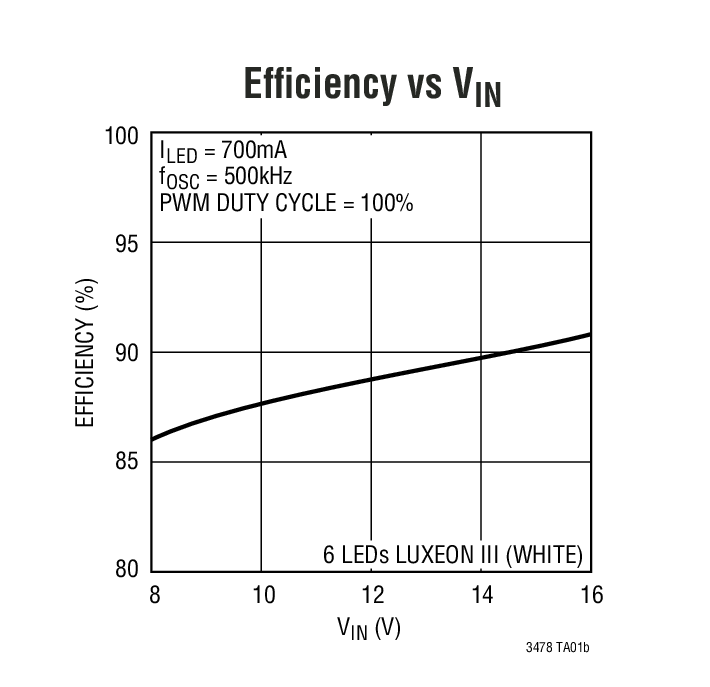

LT3478典型应用图例二
LT3478 - 封装图解：

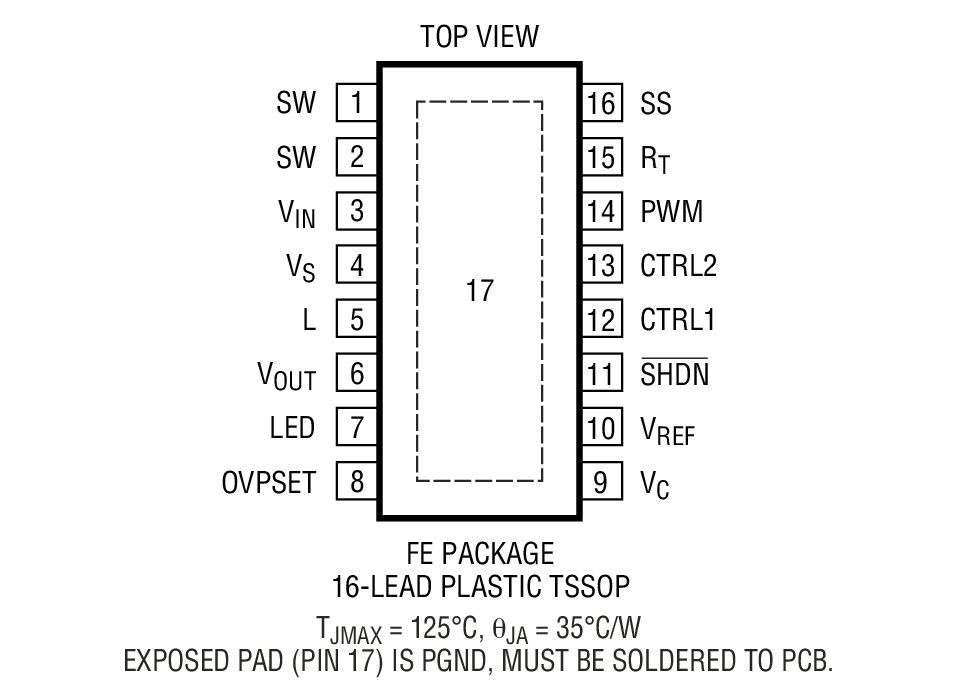

LT3478封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3478介绍

LT3478 - LT3478是具 True Color PWM 调光功能的 4.5A、单片式 LED 驱动器

LT3478是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LT3478是LT3478是具 True Color PWM 调光功能的 4.5A、单片式 LED 驱动器，本站介绍了LT3478的封装应用图解、特点和优点、功能等，并给出了与LT3478相关的LINEAR元器件型号供参考。

LT3478 - LT3478是具 True Color PWM 调光功能的 4.5A、单片式 LED 驱动器 - 升压型 LED 驱动器 - 电源管理 - 凌力尔特

LT3478 - 具 True Color PWM 调光功能的 4.5A、单片式 LED 驱动器

LT3478 - 具 True Color PWM 调光功能的 4.5A、单片式 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3478 / LT3478-1 是 4.5A 升压型 DC/DC 转换器，专为以一个恒定电流在很宽的可编程范围内驱动 LED 而设计。LED 的串联连接可提供相同的 LED 电流以实现均匀一致的亮度，而无需镇流电阻器和成本昂贵的出厂校准。

LT3478-1 通过集成 LED 电流检测电阻器减少了外部组件数目并降低了成本。LT3478 采用了一个外部检测电阻器，可把最大可编程 LED 电流扩展至 1A 以上，而且还在设置低 LED 电流时实现了更高的准确度。工作频率能利用一个外部电阻器设定在 200kHz 至高达 2.25MHz 的范围内。独特的电路可提供高达 3000:1 的 PWM 调光范围，同时保持恒定的 LED 彩色。LT3478 / LT3478-1 非常适合于高功率 LED 驱动器应用，例如：汽车 TFT LCD 背光源、踏板照明和平视显示器。两个 CTRL 引脚之一可用于设置最大 LED 电流。另一个 CTRL 引脚可用于根据温度来设置最大 LED 电流的降幅，以尽量扩大 LED 的用途并改善可靠性。

其他特点包括浪涌电流保护、可编程开路 LED 保护和可编程软起动。每款器件可提供 16 引脚耐热性能增强型 TSSOP 封装。

特点
  • True Color PWMTM 调光可提供恒定的 LED 彩色和高达 3000:1 的调光范围
  • 宽输入电压范围：2.8V 至 36V
  • 4.5A、60mΩ、42V 内部开关
  • 能够以升压、降压-升压或升压模式驱动 LED
  • 集成型电阻器用于电感器和 LED 电流检测
  • 设置 LED 电流： 100mA 至 1050mA (LT3478-1) (10mV 至 105mV) / RSENSE (LT3478)
  • 可根据温度设置 LED 电流降额
  • 分离的电感器电源输入
  • 浪涌电流保护
  • 可编程软起动
  • 固定频率操作：200kHz 至 2.25MHz
  • 开路 LED 保护 (可编程 OVP)
  • 具可编程迟滞的准确停机/UVLO 门限
  • 16 引脚耐热性能增强型 TSSOP 封装
    • 应用
  • 高功率 LED 驱动器
  • 汽车照明
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3478EFE-1#PBF TSSOP-16 E $5.14 $3.60
    LT3478EFE-1#TRPBF TSSOP-16 E $3.66
    LT3478EFE#PBF TSSOP-16 E $5.14 $3.60
    LT3478EFE#TRPBF TSSOP-16 E $3.66
    LT3478IFE-1#PBF TSSOP-16 I $6.17 $4.32
    LT3478IFE-1#TRPBF TSSOP-16 I $4.38
    LT3478IFE#PBF TSSOP-16 I $6.17 $4.32
    LT3478IFE#TRPBF TSSOP-16 I $4.38
