LT3744技术文档下载：

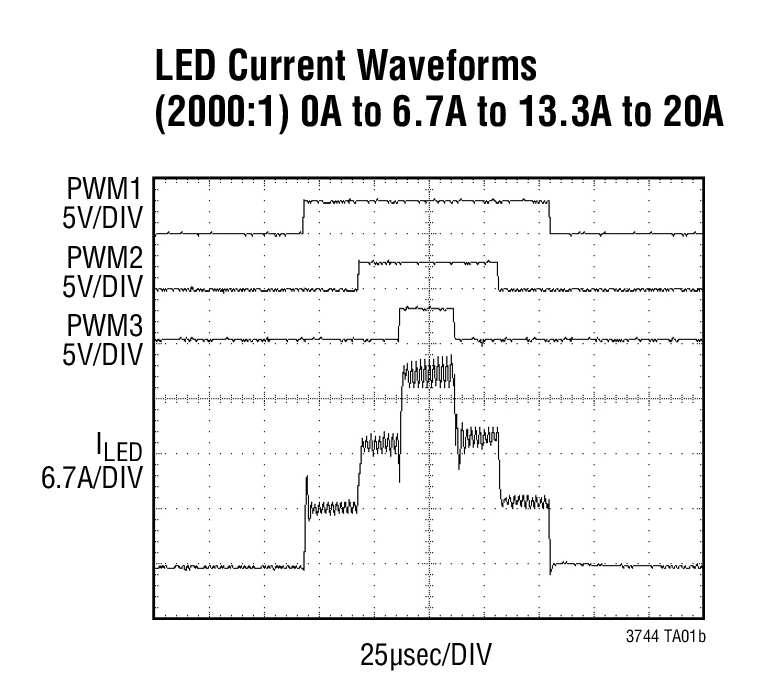

LT3744 - 典型应用图例：

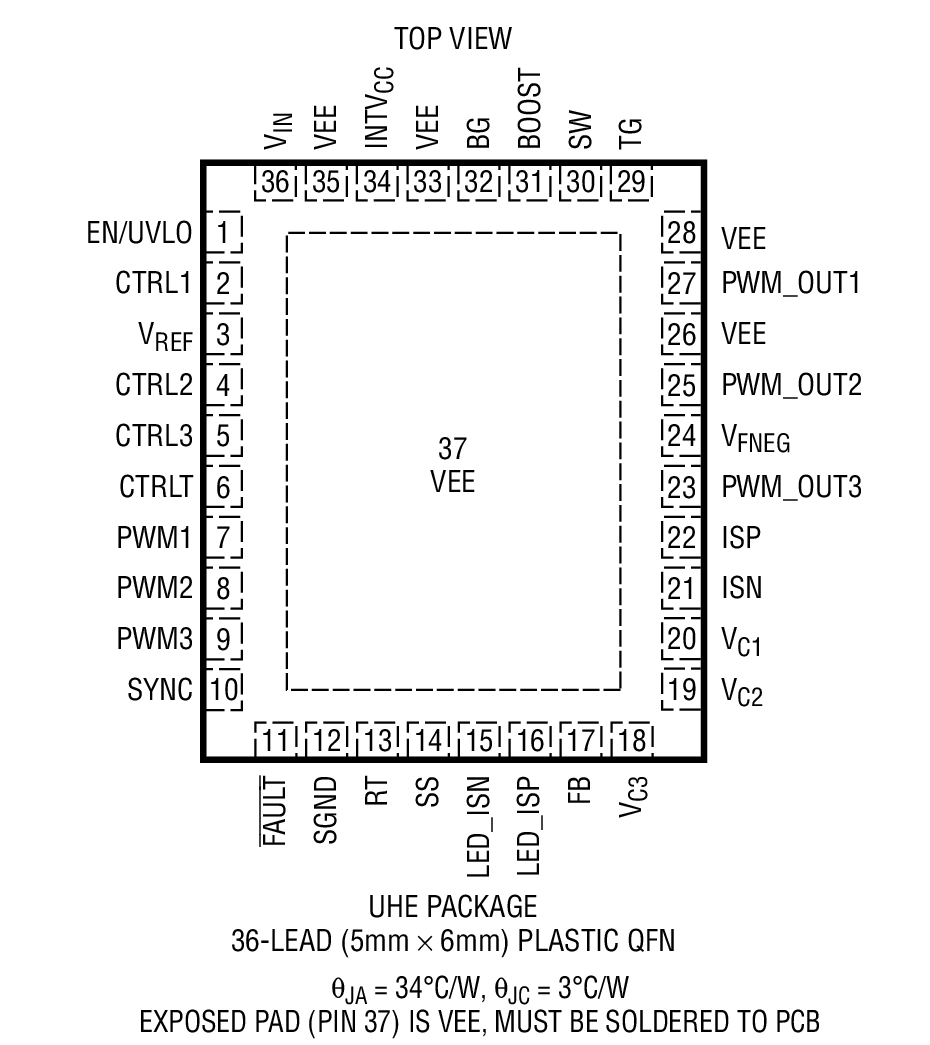

LT3744 - 封装图解：
LT3744 - LT3744是大电流、同步降压型 LED 驱动器
LT3744是Linear公司的一款降压型 LED 驱动器产品，LT3744是大电流、同步降压型 LED 驱动器，本站介绍了LT3744的封装应用图解、特点和优点、功能等，并给出了与LT3744相关的凌力尔特元器件型号供参考。
LT3744 - 大电流、同步降压型 LED 驱动器
LT3744 - 大电流、同步降压型 LED 驱动器 - Linear Technology（凌力尔特）
功能描述
LT3744 是一款固定频率、同步降压型 DC/DC 控制器，专为以高达 20A 的连续电流或 40A 的脉冲电流来驱动一个 LED 负载而设计。峰值电流模式控制器将在一个从 VEE 至 VIN 的宽输出电压范围内保持 ±3% 的 LED 电流调整率。通过允许 VEE 浮动至负电压，可采用一个简单的单降压输出级从单个锂离子电池来驱动多个串联 LED。PWM 调光利用 PWM 引脚来实现。已调 LED 电流利用 CTRL 引脚上的模拟电压来设定。稳定电压和过压保护由一个连接在输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器在 100kHz 至 1MHz 的范围内进行设置。
该器件的其他特点包括一个准确的外部基准电压、一个用于热降额调节电流的控制输入、一个准确的 EN/UVLO 引脚、一个漏极开路输出故障标记、过压闭锁 (OVLO)、频率同步和热停机功能。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3744EUHE#PBF | 5x6 QFN-36 | E | $5.64 | $3.95 |
| LT3744EUHE#TRPBF | 5x6 QFN-36 | E | $4.01 | |
| LT3744IUHE#PBF | 5x6 QFN-36 | I | $7.07 | $4.95 |
| LT3744IUHE#TRPBF | 5x6 QFN-36 | I | $5.01 |
