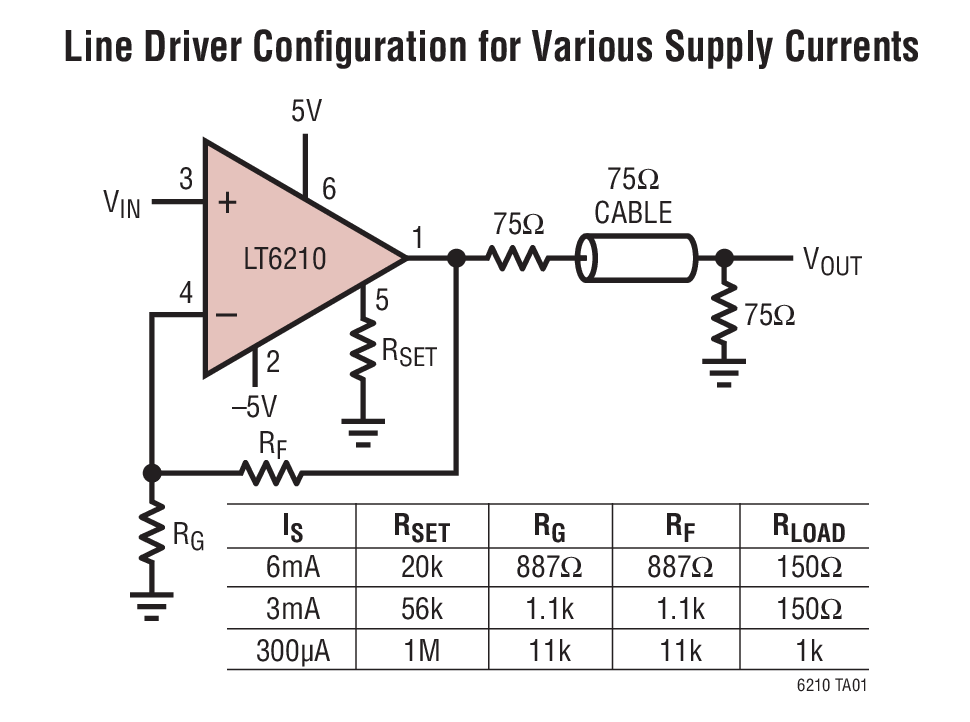

LT6210典型应用图例一

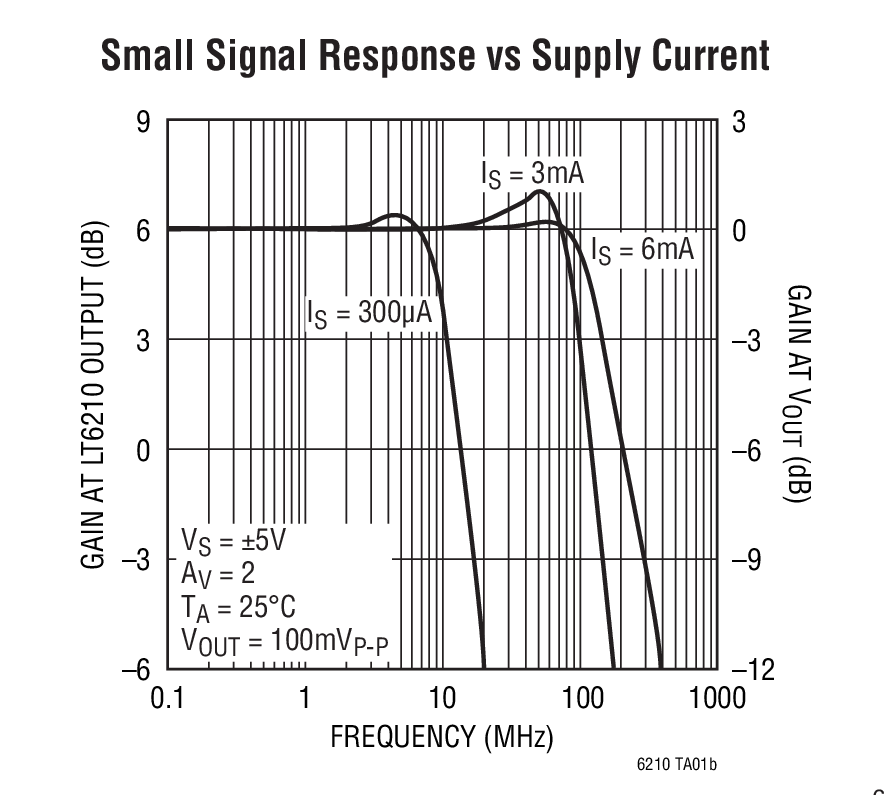

LT6210典型应用图例二
LT6210 - 封装图解:

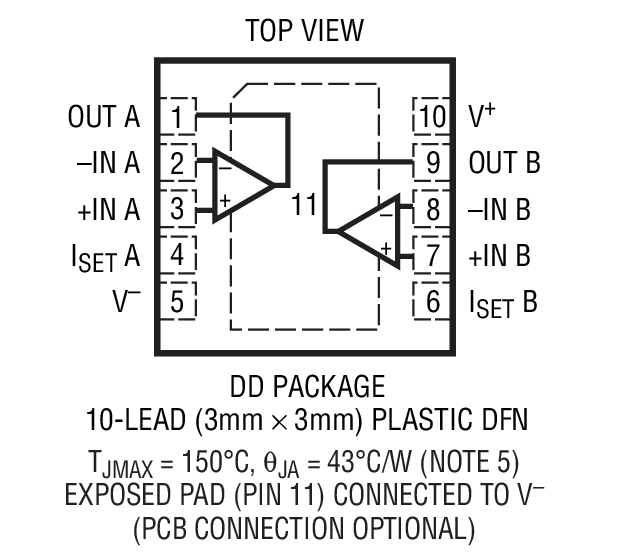

LT6210封装图解一

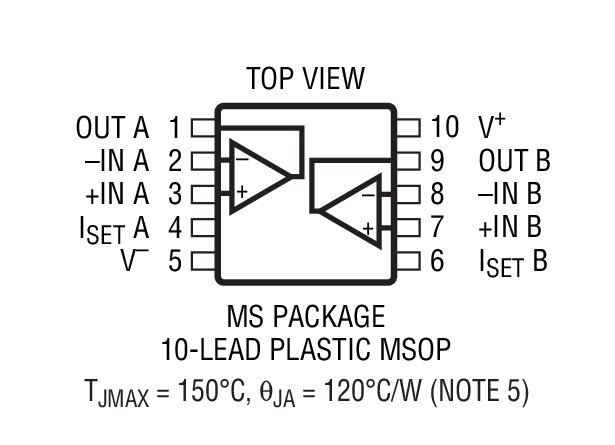

LT6210封装图解二
LT6210LT6210
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6210介绍
LT6210 - LT6210是单通道、可编程电源电流、轨至轨输出、电流反馈放大器

LT6210是Linear公司的一款电流反馈放大器产品,LT6210是单通道、可编程电源电流、轨至轨输出、电流反馈放大器,本站介绍了LT6210的封装应用图解、特点和优点、功能等,并给出了与LT6210相关的凌力尔特元器件型号供参考。

LT6210 - 单通道、可编程电源电流、轨至轨输出、电流反馈放大器

LT6210 - 单通道、可编程电源电流、轨至轨输出、电流反馈放大器 - Linear Technology(凌力尔特)

功能描述

LT6210 / LT6211 是单通道/双通道电流反馈放大器,具有可在外部设置的电源电流和从10MHz (在每个放大器的电源电流为 300μA 时) 至 200MHz (在每个放大器的电源电流为 6mA 时) 的带宽。它们具有一个低失真轨至轨输出级、700V/μs 的转换速率和一个 75mA 的最小输出驱动电流。

LT6210 / LT6211 可采用低至 3V 的单工作电源和高达 12V 或 ±6V 的工作电源。ISET 引脚允许针对特定的带宽、失真或转换速率要求来优化静态电流。每个放大器的电源电流可利用一个外部电阻器或电流源在仅 300μA 至 6mA 的范围内进行设置,这与电源电压无关。

LT6210 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 封装。LT6211 采用 10 引脚 MSOP 和 3mm x 3mm x 0.8mm DFN 封装。

特点
  • 可编程电源电流和带宽: 10MHz (在每个放大器的电源电流为 300μA) 至 高达 200MHz (在每个放大器的电源电流为 6mA)
  • 轨至轨输出: 0.05V 至 2.85V (采用 3V 单电源)
  • 高转换速率:700V/μs
  • 高输出驱动:±75mA 最小输出电流
  • C-LoadTM 运算放大器驱动全容性负载
  • 低失真: -70dB HD2 (在 1MHz 2VP-P) -75dB HD3 (在 1MHz 2VP-P)
  • 快速稳定: 20ns 稳定至 0.1% (对于 2V 阶跃)
  • 可向 150Ω 负载提供卓越的视频性能: 0.20% 的差分增益,0.10° 的差分相位
  • 宽电源范围: 3V 至 12V 单电源 ±1.5V 至 ±6V 双电源
  • 小外形尺寸: 扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOTTM)、 3mm x 3mm x 0.8mm DFN 和 10 引脚 MSOP 封装
  • 应用
  • 缓冲器
  • 视频放大器
  • 电缆驱动器
  • 移动通信
  • 低功率 / 电池应用
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6210CS6 SOT-23 C $1.79
    LT6210CS6#PBF SOT-23 C $1.79
    LT6210CS6#TR SOT-23 C $1.79 $1.20
    LT6210CS6#TRM SOT-23 C $1.79 $1.22
    LT6210CS6#TRMPBF SOT-23 C $1.79 $1.22
    LT6210CS6#TRPBF SOT-23 C $1.79 $1.20
    LT6210IS6 SOT-23 I $2.14
    LT6210IS6#PBF SOT-23 I $2.14
    LT6210IS6#TR SOT-23 I $2.14 $1.51
    LT6210IS6#TRM SOT-23 I $2.14 $1.53
    LT6210IS6#TRMPBF SOT-23 I $2.14 $1.53
    LT6210IS6#TRPBF SOT-23 I $2.14 $1.51
