    当前位置：Linear公司 > > 凌力尔特芯片 >> LT6700-2
    LT6700-2技术文档下载：
    LT6700-2技术文档产品手册下载
    LT6700-2 - 典型应用图例：
    LT6700-2典型应用图例一

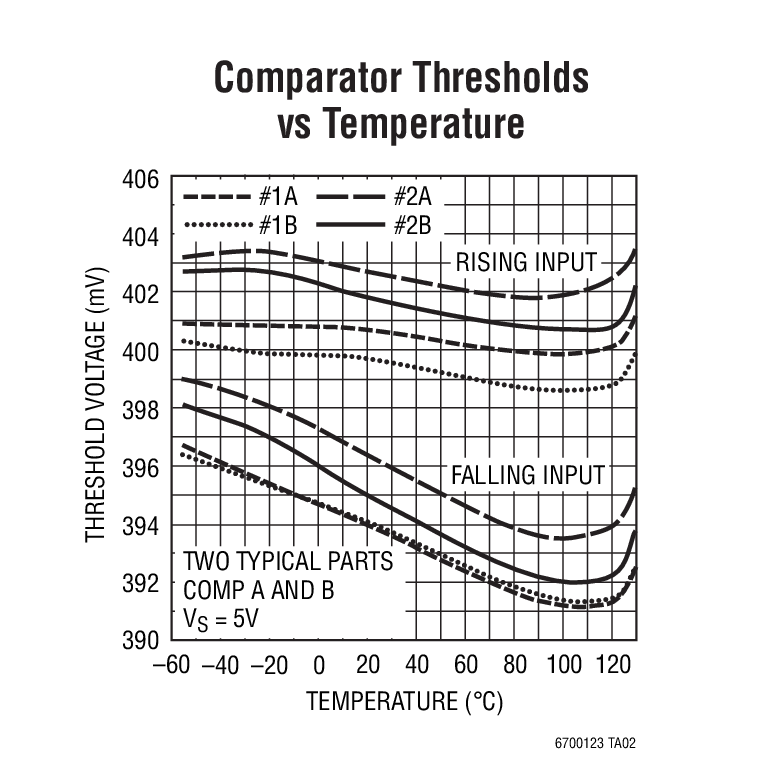

    LT6700-2典型应用图例二
    LT6700-2 - 封装图解：

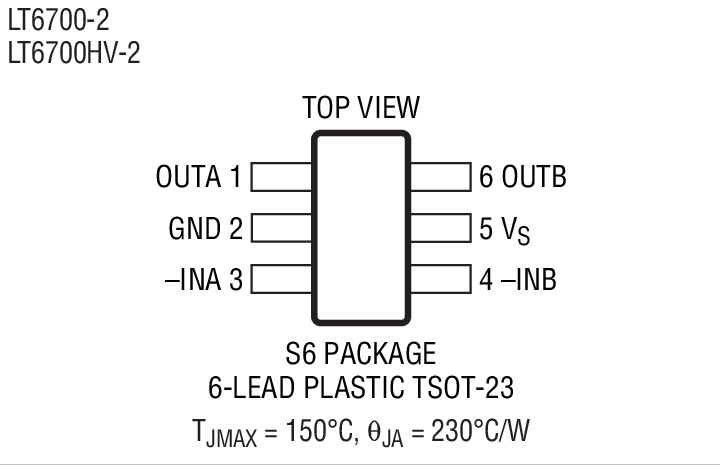

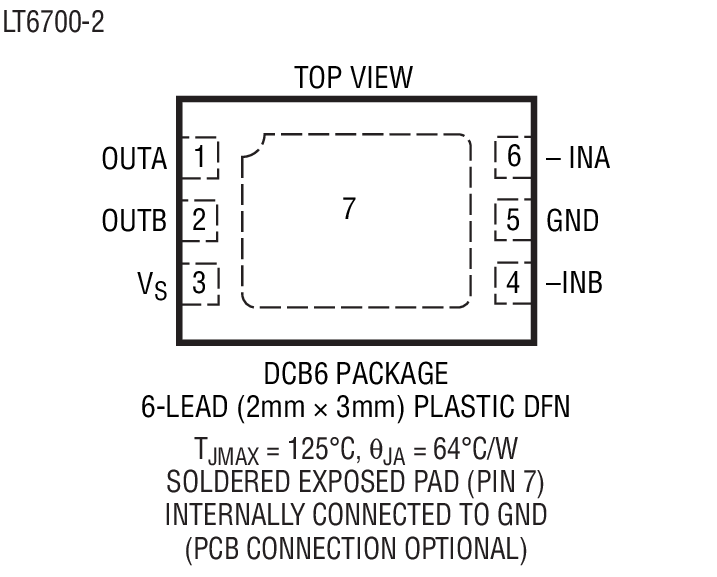

    LT6700-2封装图解一
    LT6700-2封装图解二
    LT6700-2封装图解三
    LT6700-2封装图解四
    LT6700-2封装图解五
    LT6700-2封装图解六
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LT6700-2介绍
    LT6700-2 - LT6700-2是具 400mV 基准的微功率、低电压、双通道比较器

    LT6700-2是Linear公司的一款微功率比较器产品，LT6700-2是具 400mV 基准的微功率、低电压、双通道比较器，本站介绍了LT6700-2的封装应用图解、特点和优点、功能等，并给出了与LT6700-2相关的凌力尔特元器件型号供参考。

    LT6700-2 - 具 400mV 基准的微功率、低电压、双通道比较器

    LT6700 / LT6700HV - 具 400mV 基准的微功率、低电压、双通道比较器 - Linear Technology（凌力尔特）

    功能描述

    LT6700 / LT6700HV 把两个微功率、低电压比较器和一个 400mV 基准集成在一个 6 引脚 SOT-23 或纤巧型 DFN 封装之中。这些器件采用 1.4V 至高达 18V 的工作电源，吸收电流仅为 6.5μA，从而使其成为低电压系统监视的理想选择。比较器内置迟滞，因而放宽了旨在确保稳定输出操作的设计要求。

    比较器均具有一个外部可用输入；其他输入在内部连接至基准。比较器输出为开路集电极，而且输出负载可参考于任何高达 18V 的电压 (对于 LT6700HV 为 36V)，这与电源电压无关。输出级的电流吸收能力在整个温度范围内保证高于5mA。

    该器件三种版本的不同之处在于可用比较器输入的极性。LT6700-1 / LT6700HV-1 具有一个反相输入和一个同相输入，因而使其适合于用作一个窗口比较器。LT6700-2 / LT6700HV-2 具有两个反相输入，而 LT6700-3 / LT6700HV-3 具有两个同相输入。所有器件版本均提供了商业、工业和汽车温度范围。

    特点
  • 内部 400mV 基准
  • 总门限误差：±1.25% (25°C 时的最大值)
  • 输入和输出工作电压至 36V
  • 宽电源范围：1.4V 至 18V
  • 规格针对 -55°C 至 125°C 的温度范围
  • 低静态电流：6.5μA (5V 电压条件下的典型值)
  • 内部迟滞：6.5mV (典型值)
  • 低输入偏置电流：±10nA (最大值)
  • Over-The-Top 输入还包括地电位
  • 集电极开路输出提供了电平变换
  • 输入极性的选择：LT6700-1 / LT6700-2 / LT6700-3 / LT6700HV-1 / LT6700HV-2 / LT6700HV-3
  • 采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 和 2mm x 3mm DFN 封装
    • 应用
  • 电池供电型系统监视
  • 门限检测器
  • 窗口比较器
  • 继电器驱动
  • 工业控制系统
  • 手持式仪器
  • 汽车监视器和控制器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6700CDCB-1 2x3 DFN-6 C $1.93
    LT6700CDCB-1#PBF 2x3 DFN-6 C $1.93
    LT6700CDCB-1#TR 2x3 DFN-6 C $1.93 $1.35
    LT6700CDCB-1#TRM 2x3 DFN-6 C $1.93 $1.37
    LT6700CDCB-1#TRMPBF 2x3 DFN-6 C $1.93 $1.37
    LT6700CDCB-1#TRPBF 2x3 DFN-6 C $1.93 $1.35
    LT6700CDCB-2 2x3 DFN-6 C $1.93
    LT6700CDCB-2#PBF 2x3 DFN-6 C $1.93
    LT6700CDCB-2#TR 2x3 DFN-6 C $1.93 $1.35
    LT6700CDCB-2#TRM 2x3 DFN-6 C $1.93 $1.37
    LT6700CDCB-2#TRMPBF 2x3 DFN-6 C $1.93 $1.37
    LT6700CDCB-2#TRPBF 2x3 DFN-6 C $1.93 $1.35
    LT6700CDCB-3 2x3 DFN-6 C $1.93
    LT6700CDCB-3#PBF 2x3 DFN-6 C $1.93
    LT6700CDCB-3#TR 2x3 DFN-6 C $1.93 $1.35
    LT6700CDCB-3#TRM 2x3 DFN-6 C $1.93 $1.37
    LT6700CDCB-3#TRMPBF 2x3 DFN-6 C $1.93 $1.37
    LT6700CDCB-3#TRPBF 2x3 DFN-6 C $1.93 $1.35
    LT6700CS6-1 SOT-23 C $2.15
    LT6700CS6-1#PBF SOT-23 C $2.15
    LT6700CS6-1#TR SOT-23 C $2.15 $1.25
    LT6700CS6-1#TRM SOT-23 C $2.15 $1.27
    LT6700CS6-1#TRMPBF SOT-23 C $2.15 $1.27
    LT6700CS6-1#TRPBF SOT-23 C $2.15 $1.25
    LT6700CS6-2 SOT-23 C $2.15
    LT6700CS6-2#PBF SOT-23 C $2.15
    LT6700CS6-2#TR SOT-23 C $2.15 $1.25
    LT6700CS6-2#TRM SOT-23 C $2.15 $1.27
    LT6700CS6-2#TRMPBF SOT-23 C $2.15 $1.27
    LT6700CS6-2#TRPBF SOT-23 C $2.15 $1.25
    LT6700CS6-3 SOT-23 C $2.15
    LT6700CS6-3#PBF SOT-23 C $2.15
    LT6700CS6-3#TR SOT-23 C $2.15 $1.25
    LT6700CS6-3#TRM SOT-23 C $2.15 $1.27
    LT6700CS6-3#TRMPBF SOT-23 C $2.15 $1.27
    LT6700CS6-3#TRPBF SOT-23 C $2.15 $1.25
    LT6700HDCB-1 2x3 DFN-6 H $2.46
    LT6700HDCB-1#PBF 2x3 DFN-6 H $2.46
    LT6700HDCB-1#TR 2x3 DFN-6 H $2.46 $1.73
    LT6700HDCB-1#TRM 2x3 DFN-6 H $2.46 $1.75
    LT6700HDCB-1#TRMPBF 2x3 DFN-6 H $2.46 $1.75
    LT6700HDCB-1#TRPBF 2x3 DFN-6 H $2.46 $1.73
    LT6700HDCB-2 2x3 DFN-6 H $2.46
    LT6700HDCB-2#PBF 2x3 DFN-6 H $2.46
    LT6700HDCB-2#TR 2x3 DFN-6 H $2.46 $1.73
    LT6700HDCB-2#TRM 2x3 DFN-6 H $2.46 $1.75
    LT6700HDCB-2#TRMPBF 2x3 DFN-6 H $2.46 $1.75
    LT6700HDCB-2#TRPBF 2x3 DFN-6 H $2.46 $1.73
    LT6700HDCB-3 2x3 DFN-6 H $2.46
    LT6700HDCB-3#PBF 2x3 DFN-6 H $2.46
    LT6700HDCB-3#TR 2x3 DFN-6 H $2.46 $1.73
    LT6700HDCB-3#TRM 2x3 DFN-6 H $2.46 $1.75
    LT6700HDCB-3#TRMPBF 2x3 DFN-6 H $2.46 $1.75
    LT6700HDCB-3#TRPBF 2x3 DFN-6 H $2.46 $1.73
    LT6700HS6-1 SOT-23 H $2.77
    LT6700HS6-1#PBF SOT-23 H $2.77
    LT6700HS6-1#TR SOT-23 H $2.77 $1.69
    LT6700HS6-1#TRM SOT-23 H $2.77 $1.71
    LT6700HS6-1#TRMPBF SOT-23 H $2.77 $1.71
    LT6700HS6-1#TRPBF SOT-23 H $2.77 $1.69
    LT6700HS6-2 SOT-23 H $2.77
    LT6700HS6-2#PBF SOT-23 H $2.77
    LT6700HS6-2#TR SOT-23 H $2.77 $1.69
    LT6700HS6-2#TRM SOT-23 H $2.77 $1.71
    LT6700HS6-2#TRMPBF SOT-23 H $2.77 $1.71
    LT6700HS6-2#TRPBF SOT-23 H $2.77 $1.69
    LT6700HS6-3 SOT-23 H $2.77
    LT6700HS6-3#PBF SOT-23 H $2.77
    LT6700HS6-3#TR SOT-23 H $2.77 $1.69
    LT6700HS6-3#TRM SOT-23 H $2.77 $1.71
    LT6700HS6-3#TRMPBF SOT-23 H $2.77 $1.71
    LT6700HS6-3#TRPBF SOT-23 H $2.77 $1.69
    LT6700HVCS6-1#PBF SOT-23 C $2.07
    LT6700HVCS6-1#TRMPBF SOT-23 C $2.07 $1.54
    LT6700HVCS6-1#TRPBF SOT-23 C $2.07 $1.49
    LT6700HVCS6-2#PBF SOT-23 C $2.07
    LT6700HVCS6-2#TRMPBF SOT-23 C $2.07 $1.54
    LT6700HVCS6-2#TRPBF SOT-23 C $2.07 $1.49
    LT6700HVCS6-3#PBF SOT-23 C $2.07
    LT6700HVCS6-3#TRMPBF SOT-23 C $2.07 $1.54
    LT6700HVCS6-3#TRPBF SOT-23 C $2.07 $1.49
    LT6700HVHS6-1#PBF SOT-23 H $2.65
    LT6700HVHS6-1#TRMPBF SOT-23 H $2.65 $1.95
    LT6700HVHS6-1#TRPBF SOT-23 H $2.65 $1.90
    LT6700HVHS6-2#PBF SOT-23 H $2.65
    LT6700HVHS6-2#TRMPBF SOT-23 H $2.65 $1.95
    LT6700HVHS6-2#TRPBF SOT-23 H $2.65 $1.90
    LT6700HVHS6-3#PBF SOT-23 H $2.65
    LT6700HVHS6-3#TRMPBF SOT-23 H $2.65 $1.95
    LT6700HVHS6-3#TRPBF SOT-23 H $2.65 $1.90
    LT6700HVIS6-1#PBF SOT-23 I $2.45
    LT6700HVIS6-1#TRMPBF SOT-23 I $2.45 $1.81
    LT6700HVIS6-1#TRPBF SOT-23 I $2.45 $1.76
    LT6700HVIS6-2#PBF SOT-23 I $2.45
    LT6700HVIS6-2#TRMPBF SOT-23 I $2.45 $1.81
    LT6700HVIS6-2#TRPBF SOT-23 I $2.45 $1.76
    LT6700HVIS6-3#PBF SOT-23 I $2.45
    LT6700HVIS6-3#TRMPBF SOT-23 I $2.45 $1.81
    LT6700HVIS6-3#TRPBF SOT-23 I $2.45 $1.76
    LT6700IDCB-1 2x3 DFN-6 I $2.28
    LT6700IDCB-1#PBF 2x3 DFN-6 I $2.28
    LT6700IDCB-1#TR 2x3 DFN-6 I $2.28 $1.60
    LT6700IDCB-1#TRM 2x3 DFN-6 I $2.28 $1.62
    LT6700IDCB-1#TRMPBF 2x3 DFN-6 I $2.28 $1.62
    LT6700IDCB-1#TRPBF 2x3 DFN-6 I $2.28 $1.60
    LT6700IDCB-2 2x3 DFN-6 I $2.28
    LT6700IDCB-2#PBF 2x3 DFN-6 I $2.28
    LT6700IDCB-2#TR 2x3 DFN-6 I $2.28 $1.60
    LT6700IDCB-2#TRM 2x3 DFN-6 I $2.28 $1.62
    LT6700IDCB-2#TRMPBF 2x3 DFN-6 I $2.28 $1.62
    LT6700IDCB-2#TRPBF 2x3 DFN-6 I $2.28 $1.60
    LT6700IDCB-3 2x3 DFN-6 I $2.28
    LT6700IDCB-3#PBF 2x3 DFN-6 I $2.28
    LT6700IDCB-3#TR 2x3 DFN-6 I $2.28 $1.60
    LT6700IDCB-3#TRM 2x3 DFN-6 I $2.28 $1.62
    LT6700IDCB-3#TRMPBF 2x3 DFN-6 I $2.28 $1.62
    LT6700IDCB-3#TRPBF 2x3 DFN-6 I $2.28 $1.60
    LT6700IS6-1 SOT-23 I $2.56
    LT6700IS6-1#PBF SOT-23 I $2.56
    LT6700IS6-1#TR SOT-23 I $2.56 $1.56
    LT6700IS6-1#TRM SOT-23 I $2.56 $1.58
    LT6700IS6-1#TRMPBF SOT-23 I $2.56 $1.58
    LT6700IS6-1#TRPBF SOT-23 I $2.56 $1.56
    LT6700IS6-2 SOT-23 I $2.56
    LT6700IS6-2#PBF SOT-23 I $2.56
    LT6700IS6-2#TR SOT-23 I $2.56 $1.56
    LT6700IS6-2#TRM SOT-23 I $2.56 $1.58
    LT6700IS6-2#TRMPBF SOT-23 I $2.56 $1.58
    LT6700IS6-2#TRPBF SOT-23 I $2.56 $1.56
    LT6700IS6-3 SOT-23 I $2.56
    LT6700IS6-3#PBF SOT-23 I $2.56
    LT6700IS6-3#TR SOT-23 I $2.56 $1.56
    LT6700IS6-3#TRM SOT-23 I $2.56 $1.58
    LT6700IS6-3#TRMPBF SOT-23 I $2.56 $1.58
    LT6700IS6-3#TRPBF SOT-23 I $2.56 $1.56
    LT6700MPDCB-1#PBF 2x3 DFN-6 MP $5.79
    LT6700MPDCB-1#TRMPBF 2x3 DFN-6 MP $5.74 $4.17
    LT6700MPDCB-1#TRPBF 2x3 DFN-6 MP $4.12
    LT6700MPDCB-2#PBF 2x3 DFN-6 MP $5.74
    LT6700MPDCB-2#TRMPBF 2x3 DFN-6 MP $5.74 $4.17
    LT6700MPDCB-2#TRPBF 2x3 DFN-6 MP $4.12
    LT6700MPDCB-3#PBF 2x3 DFN-6 MP $5.74
    LT6700MPDCB-3#TRMPBF 2x3 DFN-6 MP $5.74 $4.17
    LT6700MPDCB-3#TRPBF 2x3 DFN-6 MP $4.12
    LT6700MPS6-1#PBF SOT-23 MP $5.74
    LT6700MPS6-1#TRMPBF SOT-23 MP $5.74 $4.17
    LT6700MPS6-1#TRPBF SOT-23 MP $4.12
    LT6700MPS6-2#PBF SOT-23 MP $5.74
    LT6700MPS6-2#TRMPBF SOT-23 MP $5.74 $4.17
    LT6700MPS6-2#TRPBF SOT-23 MP $4.12
    LT6700MPS6-3#PBF SOT-23 MP $5.74
    LT6700MPS6-3#TRMPBF SOT-23 MP $5.74 $4.17
    LT6700MPS6-3#TRPBF SOT-23 MP $4.12
