LTC1144技术文档下载：

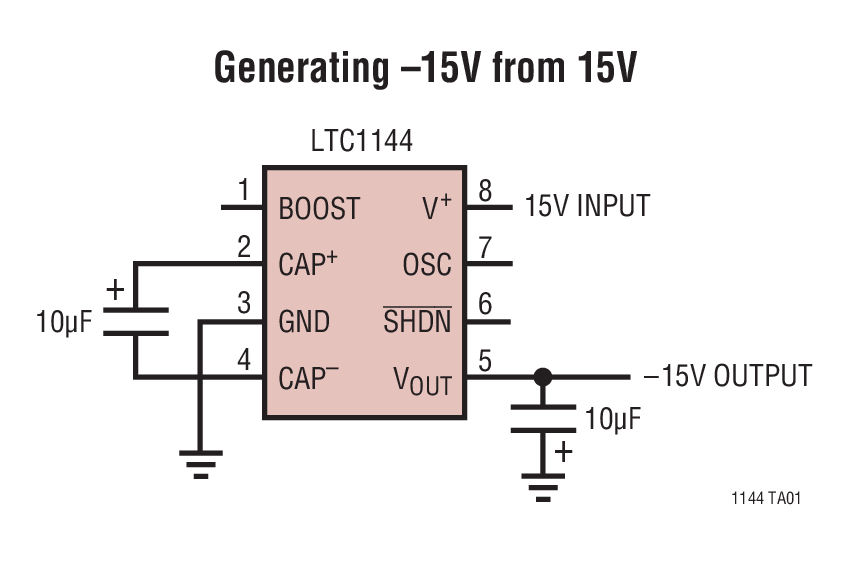

LTC1144 - 典型应用图例：

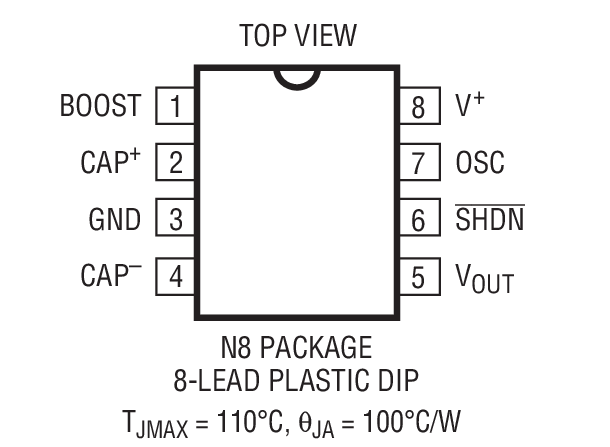

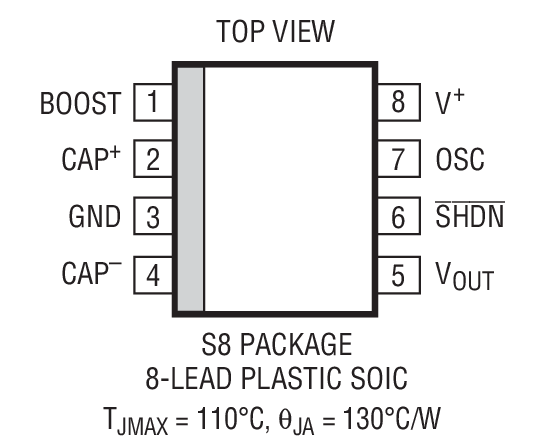

LTC1144 - 封装图解：
LTC1144 - LTC1144是具停机功能的开关电容器宽输入范围电压转换器
LTC1144是Linear公司的一款未调整的倍压 / 负输出充电泵产品，LTC1144是具停机功能的开关电容器宽输入范围电压转换器，本站介绍了LTC1144的封装应用图解、特点和优点、功能等，并给出了与LTC1144相关的凌力尔特元器件型号供参考。
LTC1144 - 具停机功能的开关电容器宽输入范围电压转换器
LTC1144 - 具停机功能的开关电容器宽输入范围电压转换器 - Linear Technology（凌力尔特）
功能描述
LTC1144 是一款单片式 CMOS 开关电容器电压转换器。其采用一个范围为 2V 至 18V 的输入电压来完成从正值至负值的电源电压转换，从而产生 -2V 至 -18V 的互补输出电压。仅需两个非关键的外部电容器即可提供充电泵和电荷储存器功能。
该转换器具有一个内部振荡器，其可利用一个外部时钟进行过驱动，或被减速 (当连接至一个电容器时)。该振荡器在无负载时以一个 10kHz 频率运行。此外，如果把 BOOST 引脚连接至 V+，则还可获得一个超出音频频段的较高频率。SHDN 引脚能将电源电流减小至 8μA，并可在转换器不用时用于省电。
LTC1144 包含一个内部振荡器、一比二分频、电压电平移位器和 4 个功率 MOSFET。一个特殊的逻辑电路将防止功率 N 沟道开关衬底接通。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1144CN8 | N-8 | C | $3.00 | $2.40 |
| LTC1144CN8#PBF | N-8 | C | $3.00 | $2.40 |
| LTC1144CS8 | SO-8 | C | $2.45 | |
| LTC1144CS8#PBF | SO-8 | C | $3.78 | $2.45 |
| LTC1144CS8#TR | SO-8 | C | $2.51 | |
| LTC1144CS8#TRPBF | SO-8 | C | $2.51 | |
| LTC1144IN8 | N-8 | I | $3.40 | $2.80 |
| LTC1144IN8#PBF | N-8 | I | $3.40 | $2.80 |
| LTC1144IS8 | SO-8 | I | $3.55 | $2.85 |
| LTC1144IS8#PBF | SO-8 | I | $3.55 | $2.85 |
| LTC1144IS8#TR | SO-8 | I | $2.91 | |
| LTC1144IS8#TRPBF | SO-8 | I | $2.91 |
