LTC1981技术文档下载：

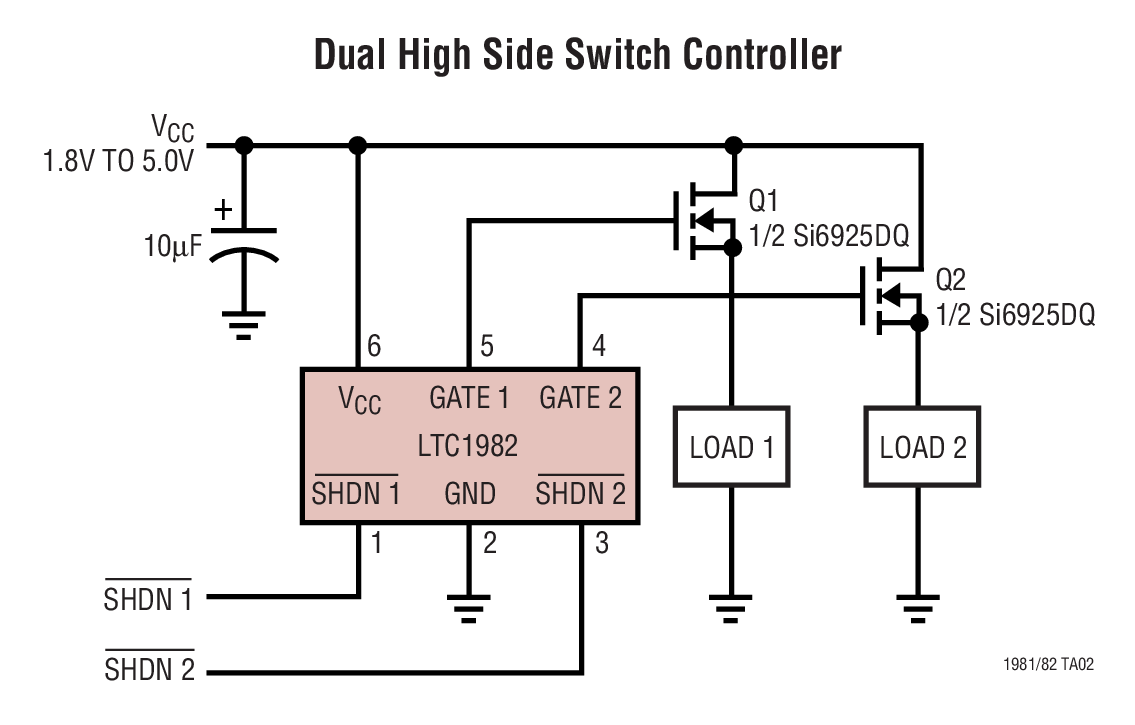

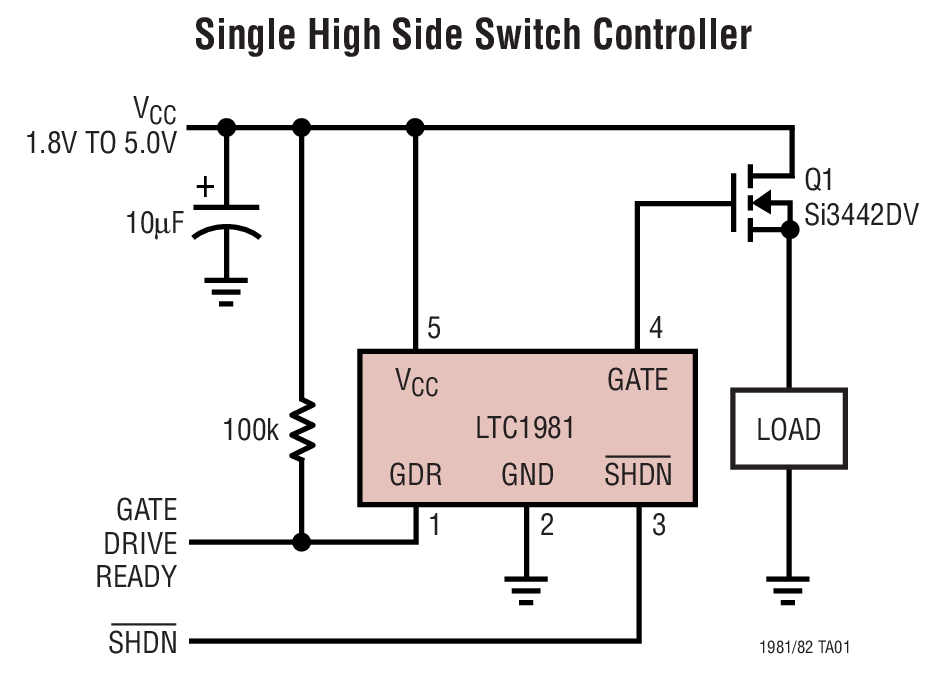

LTC1981 - 典型应用图例：

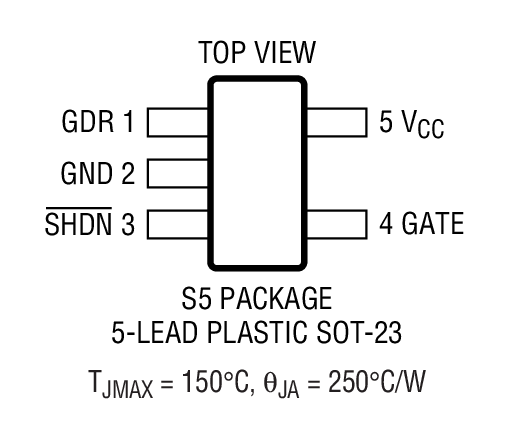

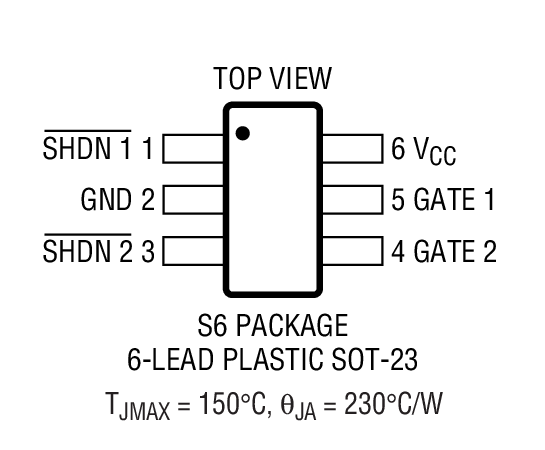

LTC1981 - 封装图解：
LTC1981 - LTC1981是采用 SOT-23 封装的单通道和双通道微功率高端开关控制器
LTC1981是Linear公司的一款高压侧开关和 MOSFET 驱动器产品，LTC1981是采用 SOT-23 封装的单通道和双通道微功率高端开关控制器，本站介绍了LTC1981的封装应用图解、特点和优点、功能等，并给出了与LTC1981相关的凌力尔特元器件型号供参考。
LTC1981 - 采用 SOT-23 封装的单通道和双通道微功率高端开关控制器
LTC1981 - 采用 SOT-23 封装的单通道和双通道微功率高端开关控制器 - Linear Technology（凌力尔特）
功能描述
LTC1981 / LTC1982 是低功率的独立型 N 沟道 MOSFET 驱动器。一个内部电压三倍器使得无需采用任何外部组件就能驱动栅极。内部调节电路允许静态电流在栅极充电完成时减小至每个驱动器 10µA (对于 LTC1981 为 20µA)。
低静态电流和低停机电流 (低于 1µA) 使这些器件非常适合于电池供电系统和其他供电功率受限的系统。其宽输入电压范围可适应多种电池 / 输入配置。
栅极驱动电压在内部箝位于 7.5V，从而为外部 MOSFET 栅极提供了保护作用。MOSFET 可以采用高端或低端模式进行驱动。
LTC1981 单通道驱动器版本还包括一个 “栅极驱动就绪” 引脚，并具有两倍于双通道驱动器 LTC1982 的驱动电流能力。
LTC1981 采用 5 引脚 SOT-23 封装。LTC1982 采用 6 引脚 SOT-23 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1981ES5 | SOT-23 | E | $1.48 | |
| LTC1981ES5#PBF | SOT-23 | E | $1.48 | |
| LTC1981ES5#TR | SOT-23 | E | $1.48 | $1.26 |
| LTC1981ES5#TRM | SOT-23 | E | $1.48 | $1.28 |
| LTC1981ES5#TRMPBF | SOT-23 | E | $1.48 | $1.28 |
| LTC1981ES5#TRPBF | SOT-23 | E | $1.48 | $1.26 |
