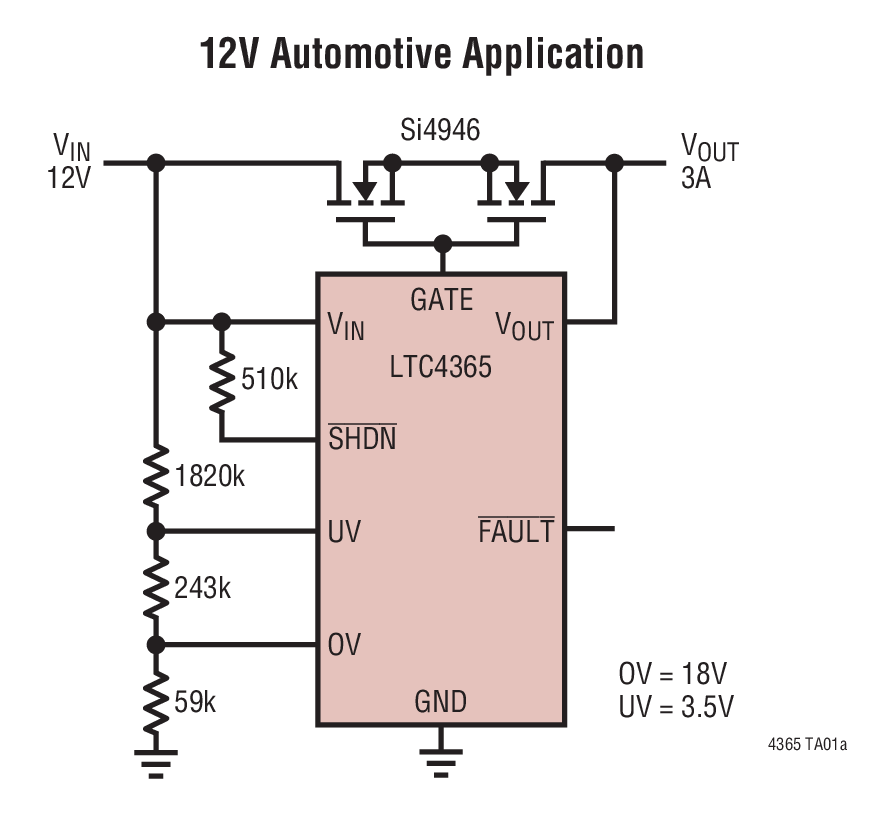

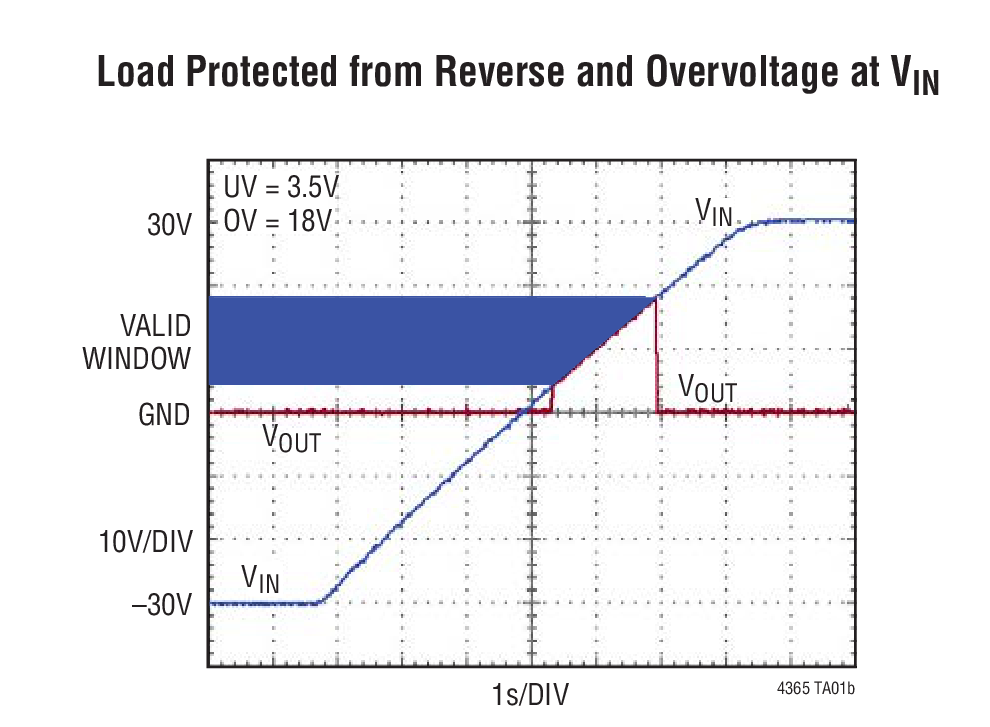

LTC4365 - 典型应用图例：

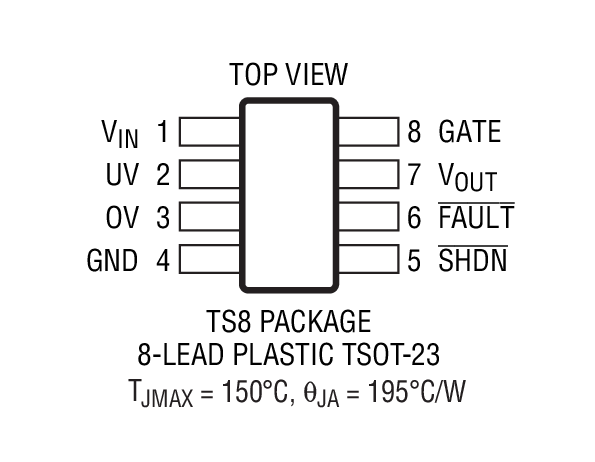

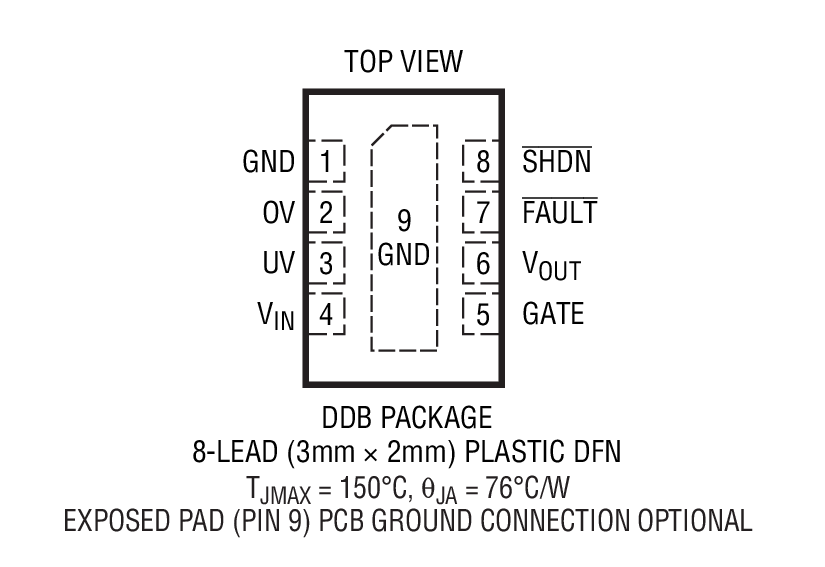

LTC4365 - 封装图解：

LTC4365 - LTC4365是欠压、过压和电源反向保护控制器

LTC4365是Linear公司的一款浪涌抑制器、过压和过流保护产品，LTC4365是欠压、过压和电源反向保护控制器，本站介绍了LTC4365的封装应用图解、特点和优点、功能等，并给出了与LTC4365相关的凌力尔特元器件型号供参考。

LTC4365 - 欠压、过压和电源反向保护控制器

LTC4365 - 欠压、过压和电源反向保护控制器 - Linear Technology（凌力尔特）

功能描述

LTC4365 可为那些电源输入电压有可能过高、过低、甚至为负值的应用提供保护。该器件通过控制一对外部 N 沟道 MOSFET 的栅极电压来实现这种保护功能，以确保输出处于一个安全的工作范围之内。 LTC4365 能承受 -40V 至 60V 的电压，并具有一个 2.5V 至 34V 的工作范围，而在正常运作中的电流消耗仅为 125μA。

两个比较器输入采用一个外部阻性分压器提供了过压 (OV) 和欠压 (UV) 设定点的配置。一个停机引脚负责提供用于使能和停用 MOSFET 以及将器件置于一种低电流停机状态的外部控制。一个故障输出可提供被拉至低电平的 GATE 引脚状态。当器件处于停机状态或输入电压超出了 UV 和 OV 设定点的范围时，将指示有故障发生。

LTC4365 具有一个 36ms 的接通延迟，用于对带电连接实施防反跳并隔离 50Hz 至 60Hz AC 电源。为了在故障之后实现快速恢复，LTC4365-1 将接通延迟缩短至 1ms。

特点

宽工作电压范围：2.5V 至 34V

过压保护至 60V

电源反向保护至 -40V

LTC4365: 可隔离 50Hz 和 60Hz AC 电源

LTC4365-1: 从故障快速恢复 (1ms)

对于大多数应用，无需使用输入电容器或 TVS (瞬态电压抑制器)

可调的欠压和过压保护范围

充电泵增强外部 N 沟道 MOSFET

低工作电流：125μA

低停机电流：10μA

紧凑型 8 引脚 3mm x 2mm DFN 封装和 TSOT-23 (ThinSOTTM) 封装

应用

便携式仪表

工业自动化

笔记本电脑

汽车浪涌保护

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4365CDDB-1#PBF	3x2 DFN-8	C	$2.18
LTC4365CDDB-1#TRMPBF	3x2 DFN-8	C	$2.18	$1.54
LTC4365CDDB-1#TRPBF	3x2 DFN-8	C	$2.13	$1.49
LTC4365CDDB#PBF	3x2 DFN-8	C	$2.18
LTC4365CDDB#TRMPBF	3x2 DFN-8	C	$2.18	$1.54
LTC4365CDDB#TRPBF	3x2 DFN-8	C	$2.13	$1.49
LTC4365CTS8-1#PBF	SOT-23	C	$2.18
LTC4365CTS8-1#TRMPBF	SOT-23	C	$2.18	$1.54
LTC4365CTS8-1#TRPBF	SOT-23	C	$2.13	$1.49
LTC4365CTS8#PBF	SOT-23	C	$2.18
LTC4365CTS8#TRMPBF	SOT-23	C	$2.18	$1.54
LTC4365CTS8#TRPBF	SOT-23	C	$2.13	$1.49
LTC4365HDDB-1#PBF	3x2 DFN-8	H	$2.63
LTC4365HDDB-1#TRMPBF	3x2 DFN-8	H	$2.63	$1.85
LTC4365HDDB-1#TRPBF	3x2 DFN-8	H	$2.58	$1.80
LTC4365HDDB#PBF	3x2 DFN-8	H	$2.63
LTC4365HDDB#TRMPBF	3x2 DFN-8	H	$2.63	$1.85
LTC4365HDDB#TRPBF	3x2 DFN-8	H	$2.58	$1.80
LTC4365HTS8-1#PBF	SOT-23	H	$2.63
LTC4365HTS8-1#TRMPBF	SOT-23	H	$2.63	$1.85
LTC4365HTS8-1#TRPBF	SOT-23	H	$2.58	$1.80
LTC4365HTS8#PBF	SOT-23	H	$2.63
LTC4365HTS8#TRMPBF	SOT-23	H	$2.63	$1.85
LTC4365HTS8#TRPBF	SOT-23	H	$2.58	$1.80
LTC4365IDDB-1#PBF	3x2 DFN-8	I	$2.39
LTC4365IDDB-1#TRMPBF	3x2 DFN-8	I	$2.39	$1.69
LTC4365IDDB-1#TRPBF	3x2 DFN-8	I	$2.34	$1.64
LTC4365IDDB#PBF	3x2 DFN-8	I	$2.39
LTC4365IDDB#TRMPBF	3x2 DFN-8	I	$2.39	$1.69
LTC4365IDDB#TRPBF	3x2 DFN-8	I	$2.34	$1.64
LTC4365ITS8-1#PBF	SOT-23	I	$2.39
LTC4365ITS8-1#TRMPBF	SOT-23	I	$2.39	$1.69
LTC4365ITS8-1#TRPBF	SOT-23	I	$2.34	$1.64
LTC4365ITS8#PBF	SOT-23	I	$2.39
LTC4365ITS8#TRMPBF	SOT-23	I	$2.39	$1.69
LTC4365ITS8#TRPBF	SOT-23	I	$2.34	$1.64
