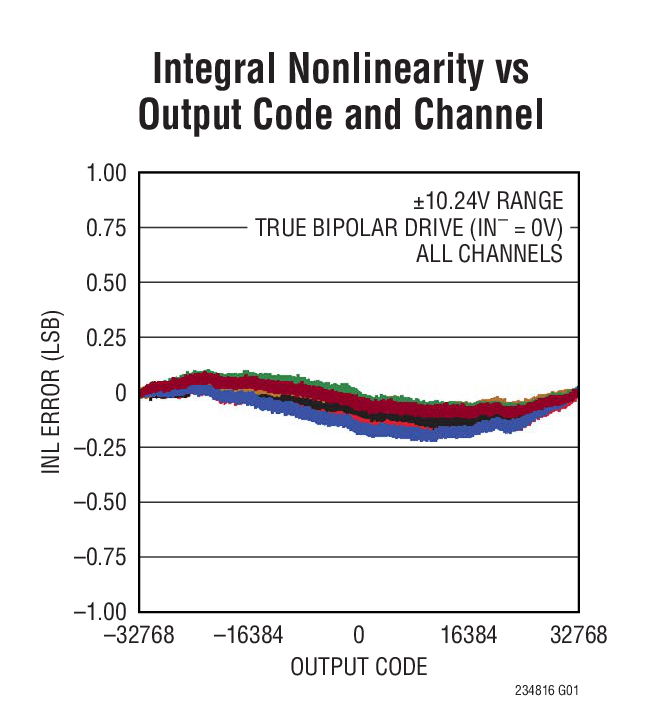

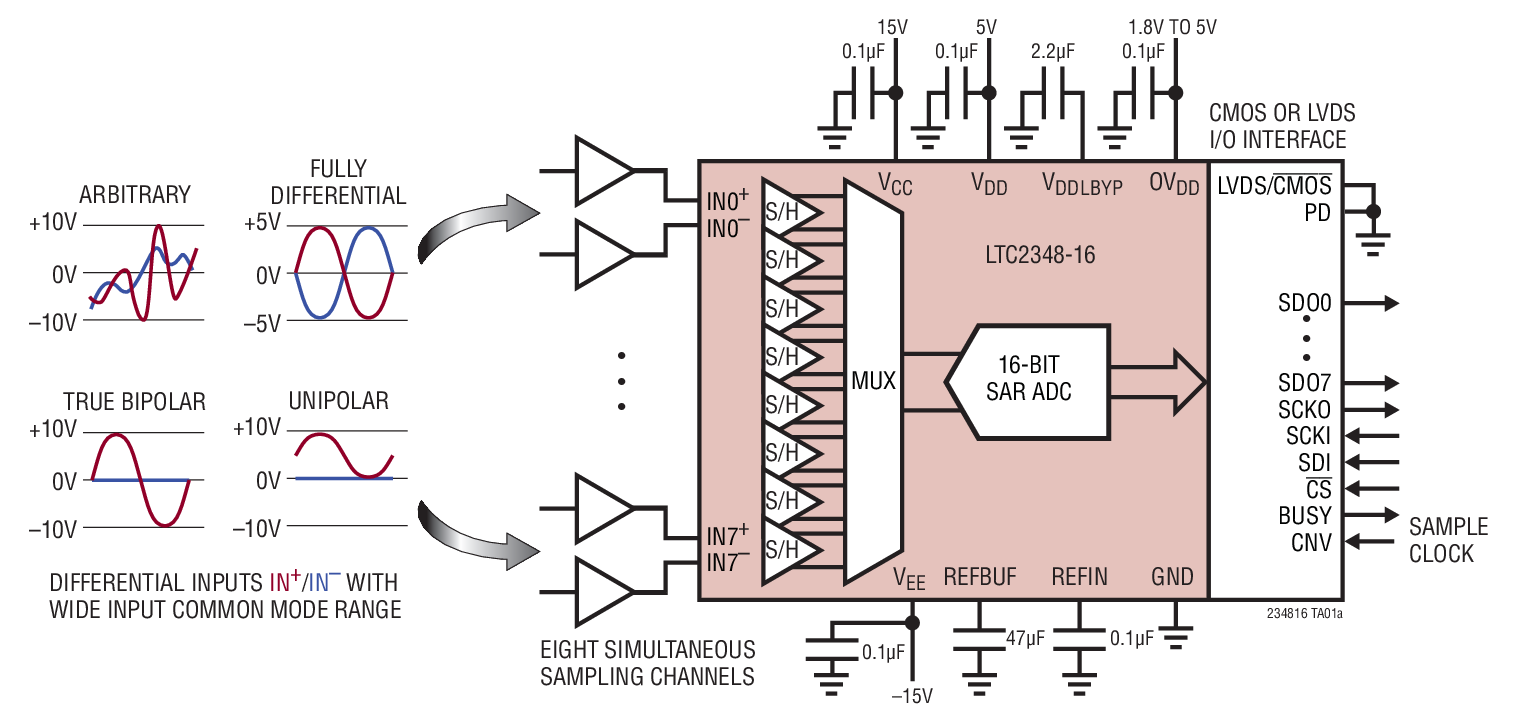

LTC2348-16 - 典型应用图例：

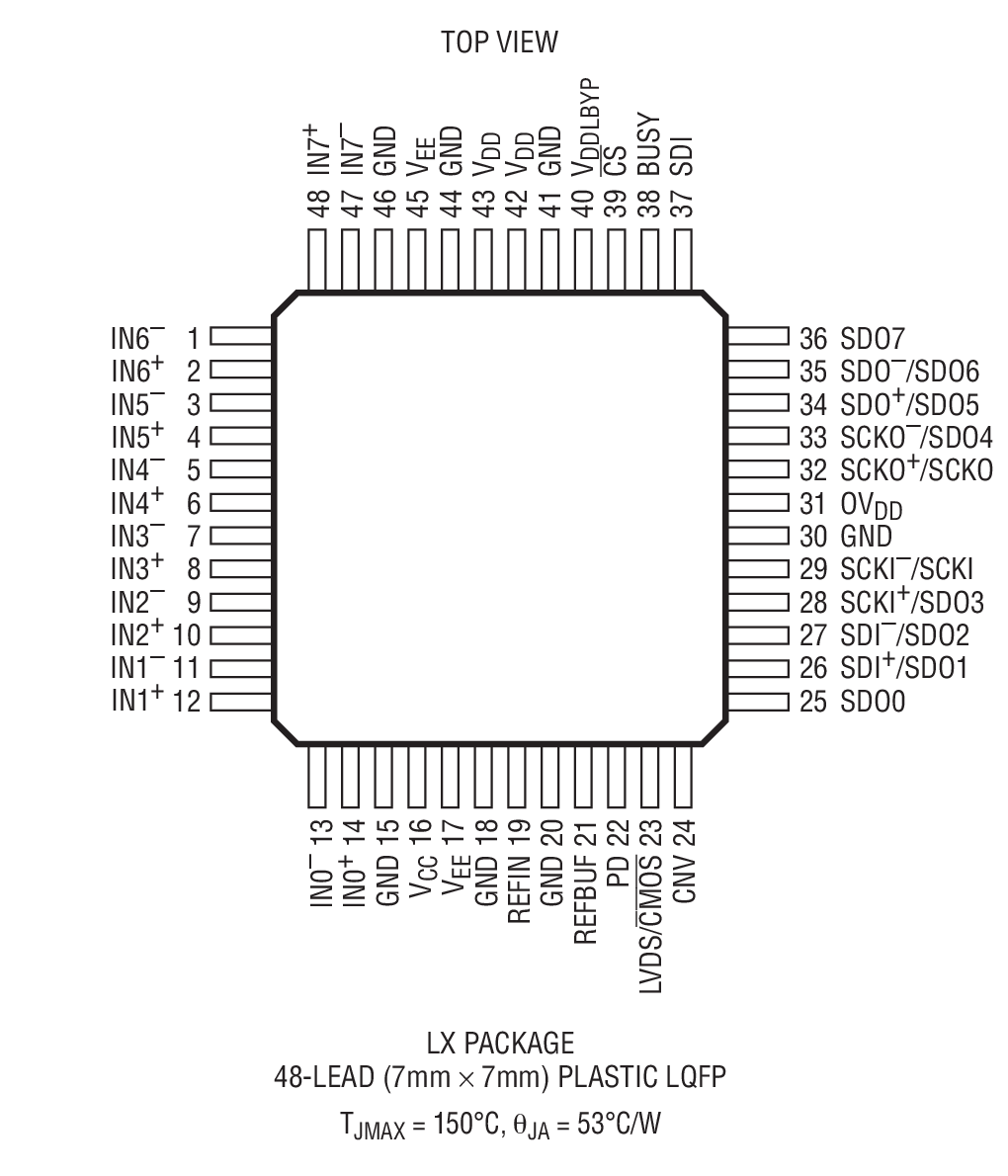

LTC2348-16 - 封装图解：

LTC2348-16 - LTC2348-16是具宽输入共模范围的 8 通道、16 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC

LTC2348-16是Linear公司的一款通用型 SAR ADC产品，LTC2348-16是具宽输入共模范围的 8 通道、16 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC，本站介绍了LTC2348-16的封装应用图解、特点和优点、功能等，并给出了与LTC2348-16相关的凌力尔特元器件型号供参考。

LTC2348-16 - 具宽输入共模范围的 8 通道、16 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC

LTC2348-16 - 具宽输入共模范围的 8 通道、16 位、200ksps、差分 ±10.24V 输入 SoftSpan ADC - Linear Technology（凌力尔特）

功能描述

LTC2348-16 是一款 16 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpanTM ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其每个通道可按 “逐转换”的方式独立地进行配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2348-16 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字化处理，从而简化了信号链路设计。这种输入信号完整性，再加上 ±1LSB INL、无漏失码 (在 16 位) 和 94.4dB SNR，使 LTC2348-16 非常适合于许多要求宽动态范围的高电压应用。

LTC2348-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。

特点

每通道 200ksps 吞吐速率

8 个同时采样通道

±1LSB INL (最大值)

保证 16 位，无漏失码

差分、宽共模范围输入

每个通道的 SoftSpan 输入范围： ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

94.4dB 单转换 SNR (典型值)

在 fIN = 2kHz 时 THD 的典型值为－109dB

在 fIN = 200Hz 时 CMRR 的典型值为 118dB

轨至轨输入过驱动容限
