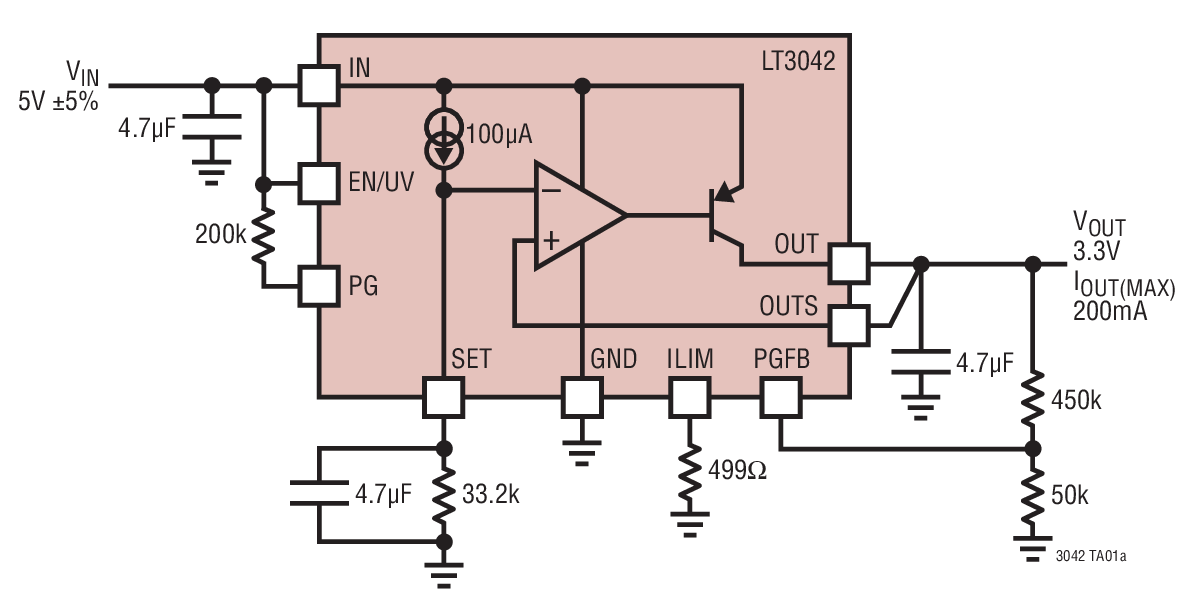

LT3042典型应用图例一

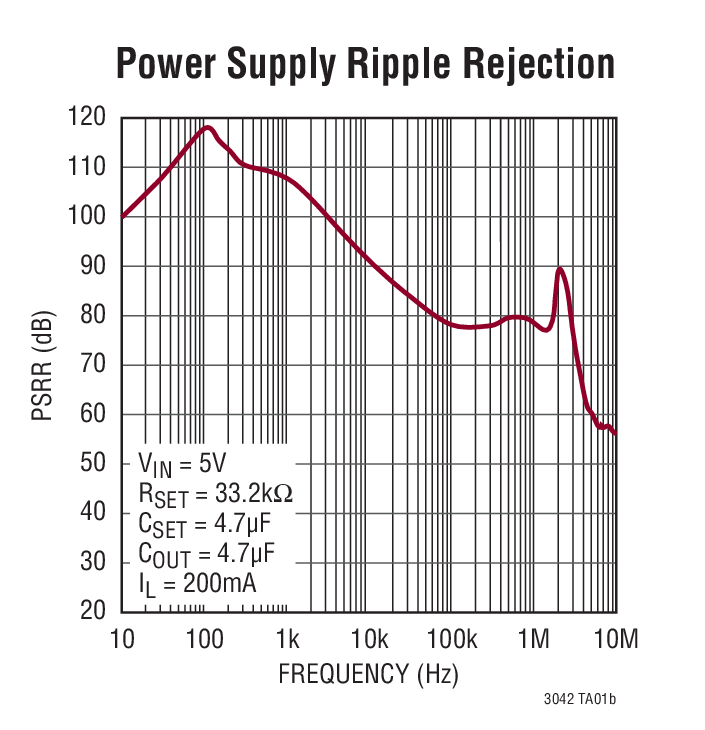

LT3042典型应用图例二
LT3042 - 封装图解：
LT3042封装图解一

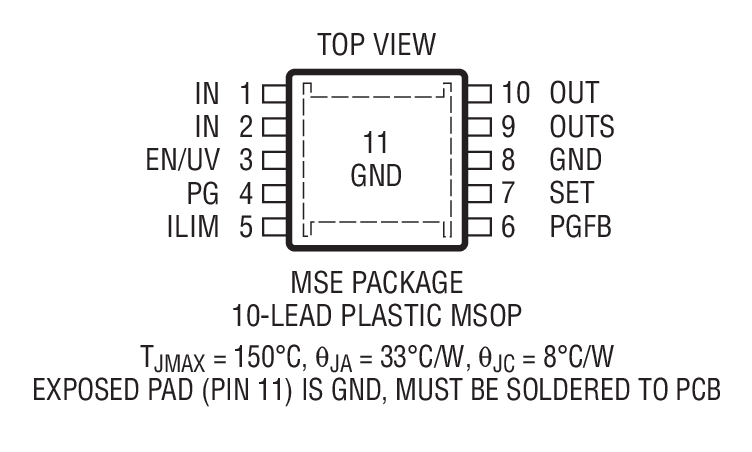

LT3042封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3042介绍

LT3042 - LT3042是20V、200mA、超低噪声、超高 PSRR RF 线性稳压器

LT3042是LINEAR凌力尔特公司的一款正稳压器产品，LT3042是LT3042是20V、200mA、超低噪声、超高 PSRR RF 线性稳压器，本站介绍了LT3042的封装应用图解、特点和优点、功能等，并给出了与LT3042相关的LINEAR元器件型号供参考。

LT3042 - LT3042是20V、200mA、超低噪声、超高 PSRR RF 线性稳压器 - 正稳压器 - 航天和严酷环境 - 凌力尔特

LT3042 - 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器

LT3042 - 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3042 是一款高性能低压差线性稳压器，其采用 LTC 的超低噪声和超高 PSRR 架构以为对噪声敏感的 RF 应用供电。LT3042 被设计为后随一个高性能电压缓冲器的高精度电流基准，其可容易地通过并联以进一步降低噪声、增加输出电流和在 PCB 上散播热量。

该器件可在 350mV 典型压差电压条件下提供 200mA。工作静态电流的标称值为 2mA，并在停机模式中减小至 <<1μA。LT3042 的宽输出电压范围 (0V 至 15V) 及保持单位增益操作的能力可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与编程输出电压无关。此外，该稳压器还拥有可编程电流限值、快速启动能力和用于指示输出电压调节的可编程电源良好。

LT3042 可在采用 4.7μF (最小值) 陶瓷输出电容器的情况下实现稳定。内置保护功能电路包括反向电池保护、反向电流保护、以及具折返的内部电流限制和具迟滞的热限制。LT3042 采用耐热性能增强型 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

特点
  • 超低 RMS 噪声：0.8μVRMS (10Hz 至 100kHz)
  • 超低点噪声：2nV/√Hz (在 10kHz)
  • 超高 PSRR：79dB (在 1MHz)
  • 输出电流：200mA
  • 宽输入电压范围：1.8V 至 20V
  • 单个电容器改善噪声和 PSRR
  • 100μA SET 引脚电流：±1% 初始准确度
  • 可由单个电阻器来设置输出电压
  • 高带宽：1MHz
  • 可编程电流限值
  • 低压差电压：350mV
  • 输出电压范围：0V 至 15V
  • 可编程电源良好
  • 快速启动能力
  • 高精度使能 / UVLO
  • 可并联多个器件以降低噪声和提供较高的电流
  • 具折返的内部电流限制
  • 最小输出电容器：4.7μF (陶瓷)
  • 反向电池和反向电流保护
  • 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装
    • 应用
  • RF 电源：PLL、VCO、混频器、低噪声放大器 (LNA)
  • 非常低噪声仪表
  • 高速 / 高精度数据转换器
  • 医疗应用：成像、诊断
  • 高精度电源
  • 用于开关电源的后置稳压器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3042EDD#PBF 3x3 DFN-10 E $3.22 $2.25
    LT3042EDD#TRPBF 3x3 DFN-10 E $2.31
    LT3042EMSE#PBF MS-10E E $3.22 $2.25
    LT3042EMSE#TRPBF MS-10E E $2.31
    LT3042HDD#PBF 3x3 DFN-10 H $4.00 $2.80
    LT3042HDD#TRPBF 3x3 DFN-10 H $2.86
    LT3042HMSE#PBF MS-10E H $4.00 $2.80
    LT3042HMSE#TRPBF MS-10E H $2.86
    LT3042IDD#PBF 3x3 DFN-10 I $3.57 $2.50
    LT3042IDD#TRPBF 3x3 DFN-10 I $2.56
    LT3042IMSE#PBF MS-10E I $3.57 $2.50
    LT3042IMSE#TRPBF MS-10E I $2.56
    LT3042MPDD#PBF 3x3 DFN-10 MP $8.29 $5.80
    LT3042MPDD#TRPBF 3x3 DFN-10 MP $5.86
    LT3042MPMSE#PBF MS-10E MP $8.29 $5.80
    LT3042MPMSE#TRPBF MS-10E MP $5.86
