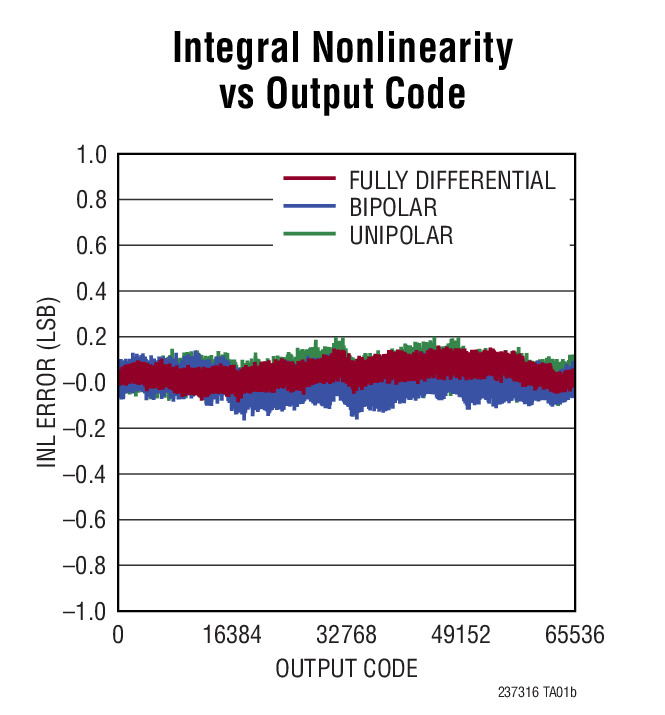

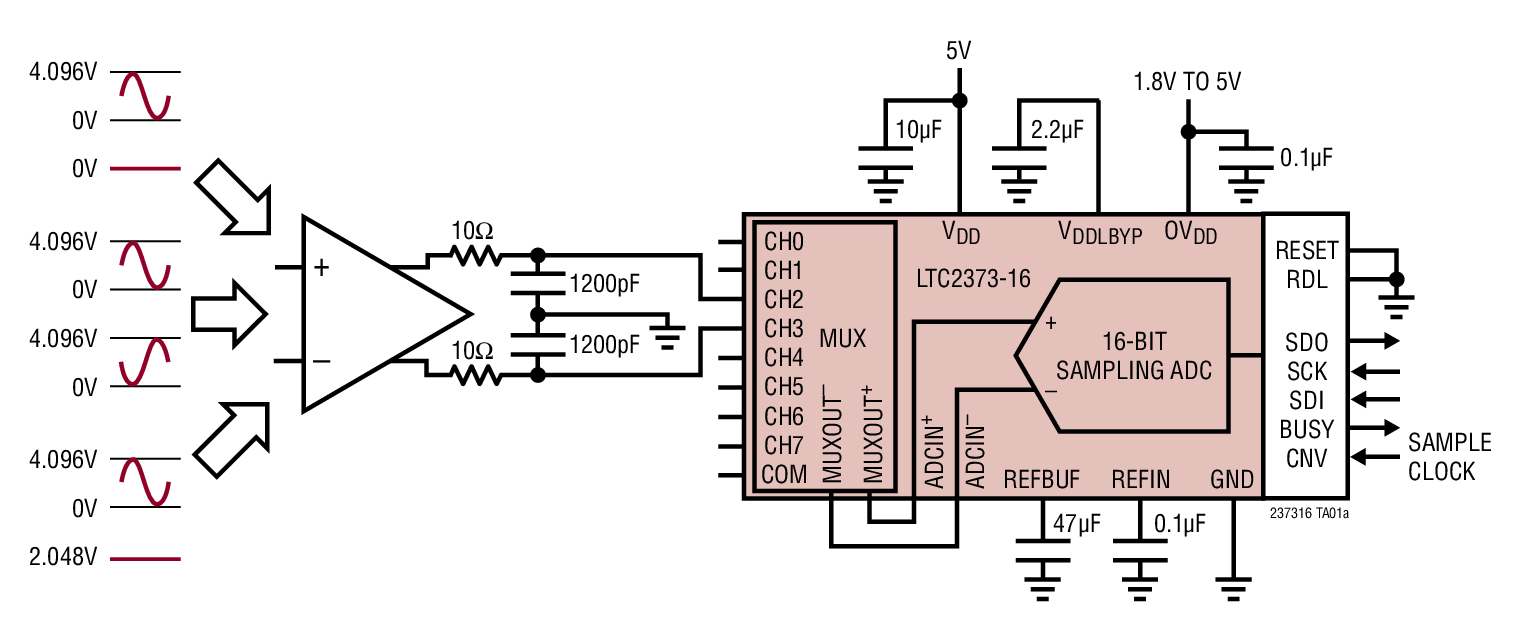

LTC2373-16 - 典型应用图例：

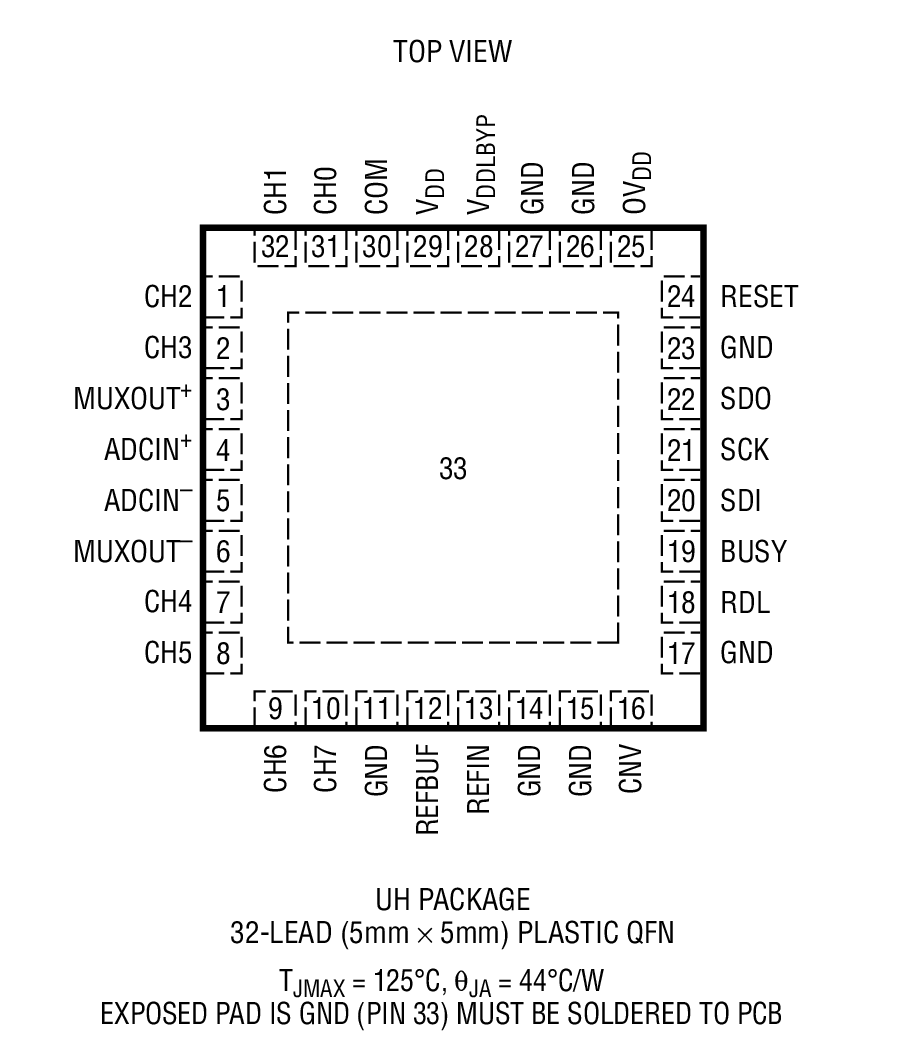

LTC2373-16 - 封装图解：

LTC2373-16 - LTC2373-16是具 96dB SNR 的 16 位、1Msps、8 通道 SAR ADC

LTC2373-16是Linear公司的一款通用型 SAR ADC产品，LTC2373-16是具 96dB SNR 的 16 位、1Msps、8 通道 SAR ADC，本站介绍了LTC2373-16的封装应用图解、特点和优点、功能等，并给出了与LTC2373-16相关的凌力尔特元器件型号供参考。

LTC2373-16 - 具 96dB SNR 的 16 位、1Msps、8 通道 SAR ADC

LTC2373-16 - 具 96dB SNR 的 16 位、1Msps、8 通道 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2373-16 是一款低噪声、高速、8通道 16 位逐次逼近型寄存器 (SAR) ADC。LTC2373-16 采用单 5V 工作电源，具有一个高度可配置的低串扰 8 通道输入多路复用器，可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2373-16 在所有输入范围内均实现了 ±1LSB INL (最大值)、无漏失码 (在 16 位) 和 96dB (全差分) / 93.4dB (伪差分) SNR (典型值)。

LTC2373-16 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外，LTC2373-16 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，通过该接口可以设置一个深度为 16 的排序器。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2373-16 的功耗仅为 40mW 并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功率耗散。此外，还提供了一种睡眠模式以把 LTC2373-16 的功耗降低至 300μW，旨在进一步减少待用期间的功率损耗。

特点

1Msps 吞吐速率

16 位分辨率，无漏失码

具可选输入范围的 8 通道多路复用器全差分 (±4.096V) 伪差分单极 (0V 至 4.096V) 伪差分双极 (±2.048V)

INL：±1LSB (最大值)

SNR：在 fIN = 1kHz 时的典型值为 96dB (全差分) / 93.4dB (伪差分)

THD：在 fIN = 1kHz 时的典型值为 -110dB

可编程排序器

可选的数字增益压缩

具有 1.8V 至 5V I/O 电压的单 5V 电源

SPI 兼容型串行 I/O

内置 2.048V 基准和基准缓冲器

无流水线延迟，无周期延迟

功率耗散：40mW (典型值)

保证运作至 125°C

32 引脚 5mm x 5mm QFN 封装

应用

可编程逻辑控制器

工业过程控制

高速数据采集

便携式或紧凑型仪表

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2373CUH-16#PBF	5x5 QFN-32	C	$18.50	$12.95
LTC2373CUH-16#TRPBF	5x5 QFN-32	C	$18.56	$13.01
LTC2373HUH-16#PBF	5x5 QFN-32	H	$24.47	$17.13
LTC2373HUH-16#TRPBF	5x5 QFN-32	H	$24.53	$17.19
LTC2373IUH-16#PBF	5x5 QFN-32	I	$21.28	$14.89
LTC2373IUH-16#TRPBF	5x5 QFN-32	I	$21.34	$14.95
