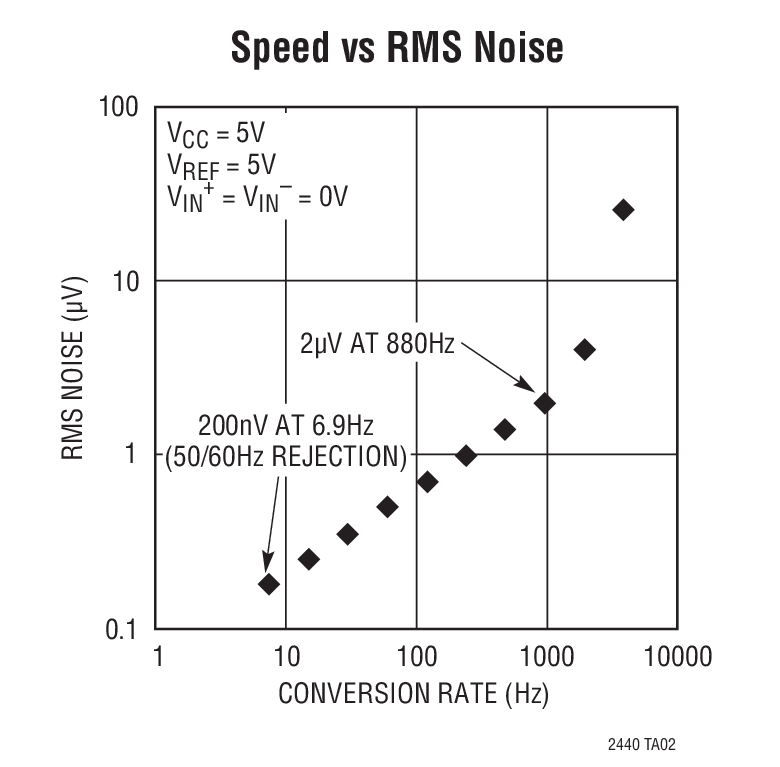

LTC2440典型应用图例一

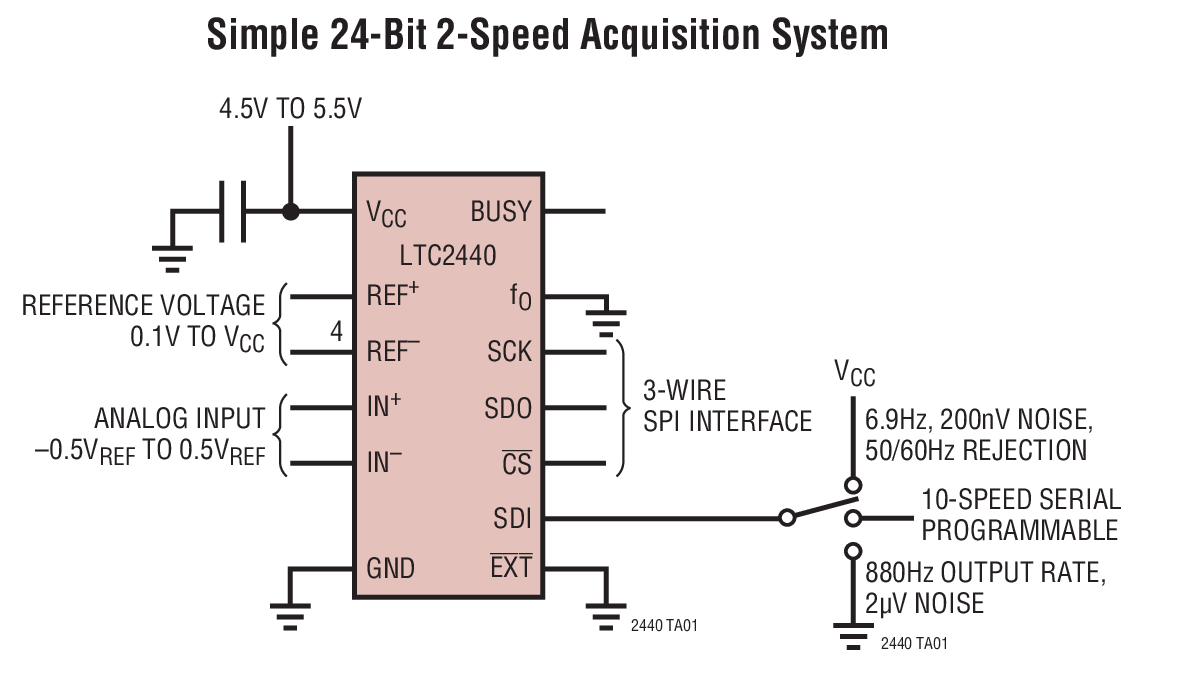

LTC2440典型应用图例二
LTC2440 - 封装图解：

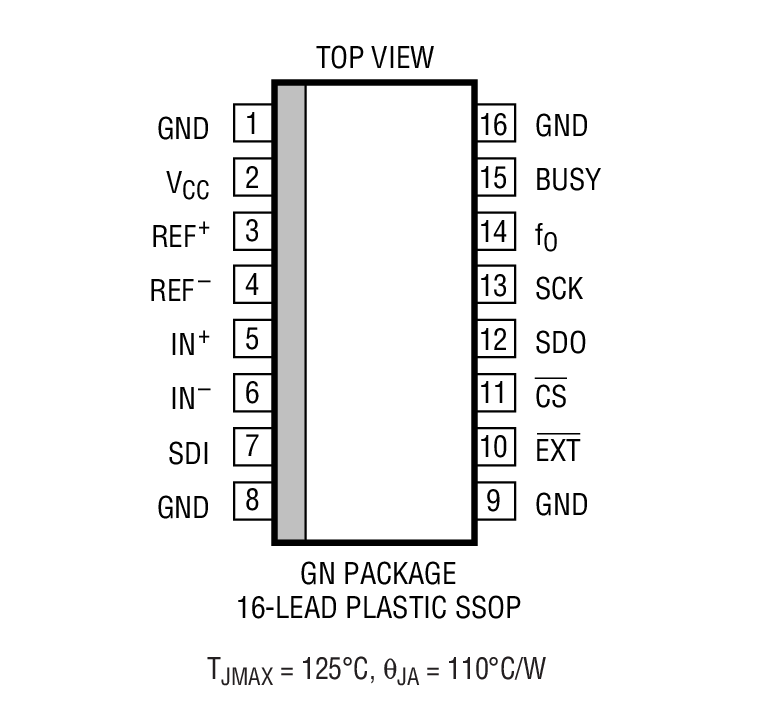

LTC2440封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2440介绍

LTC2440 - LTC2440是具可选速度/分辨率的 24 位高速差分 ΔΣ ADC

LTC2440是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2440是LTC2440是具可选速度/分辨率的 24 位高速差分 ΔΣ ADC，本站介绍了LTC2440的封装应用图解、特点和优点、功能等，并给出了与LTC2440相关的LINEAR元器件型号供参考。

LTC2440 - LTC2440是具可选速度/分辨率的 24 位高速差分 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2440 - 具可选速度/分辨率的 24 位高速差分 ΔΣ ADC

LTC2440 - 具可选速度/分辨率的 24 位高速差分 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2440 是一款具有 5ppm INL 和 5μV 偏移的高速 24 位无延迟增量累加 (No Latency ΔΣTM) ADC。它采用专有的增量累加型架构，实现了无延迟的可变速度和分辨率。10 种速度/分辨率组合 (6.9Hz/200nVRMS 至 3.5kHz/25μVRMS) 通过一个简单的串行接口来设置。或者，也可以通过把单个引脚连接至高电平或低电平来轻松地选择一种快速 (880Hz/2μVRMS) 或超低噪声 (6.9Hz，200nVRMS，50/60Hz 抑制) 速度/分辨率组合。准确度 (偏移、全标度、线性度、漂移) 和功耗与所选的速度无关。由于没有延迟，因此可以在转换操作之间改变速度/分辨率，而不会导致性能下降。

在每个转换周期之后，LTC2440 将自动进入一种低功率睡眠状态。通过延长该睡眠状态的持续时间可以降低功耗。例如，当以 3.5kHz 转换速度运行、但以 100Hz 速率读取数据时，平均吸收电流为 240μA (1.1W)；而当以 7Hz 输出速率读取数据时，吸收电流仅为 25μA (125μW)。LTC2440 通过一个与 LTC2410 兼容的灵活三线式或四线式数字接口进行通信，并采用窄体 16 引线 SSOP 封装。

特点
  • 高达 3.5kHz 的输出频率
  • 可选的速度/分辨率
  • 2μVRMS 噪声 (在 880Hz 输出频率条件下)
  • 200nVRMS 噪声 (在 6.9Hz 输出频率条件下，采用同时 50/60Hz 抑制)
  • 0.0005% INL，无漏失码
  • 自动睡眠模式可实现电流消耗为 20μA 的运作 (在 6.9Hz)
  • <5μV 偏移 (4.5V < VCC < 5.5V，-40℃ 至 85℃)
  • 具 GND 至 VCC 共模范围的差分输入和差分基准
  • 无延迟，每次转换操作都是准确的 (即使在输入阶跃之后也是如此)
  • 内部振荡器 —— 无外部元件
  • 引脚与 LTC2410 兼容
  • 采用窄体 16 引线 SSOP 封装的 24 位 ADC
    • 应用
  • 高速多路复用
  • 衡器
  • 自动换档 6 位 DVM
  • 直接温度测量
  • 高速数据采集
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2440CGN SSOP-16 C $7.25 $5.75
    LTC2440CGN#PBF SSOP-16 C $7.25 $5.75
    LTC2440CGN#TR SSOP-16 C $5.81
    LTC2440CGN#TRPBF SSOP-16 C $5.81
    LTC2440IGN SSOP-16 I $8.00 $6.50
    LTC2440IGN#PBF SSOP-16 I $8.00 $6.50
    LTC2440IGN#TR SSOP-16 I $6.56
    LTC2440IGN#TRPBF SSOP-16 I $6.56
