LTC2392-16是具 94dB SNR 的 16 位、500ksps、SAR ADC

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC2392-16

LTC2392-16技术文档下载：

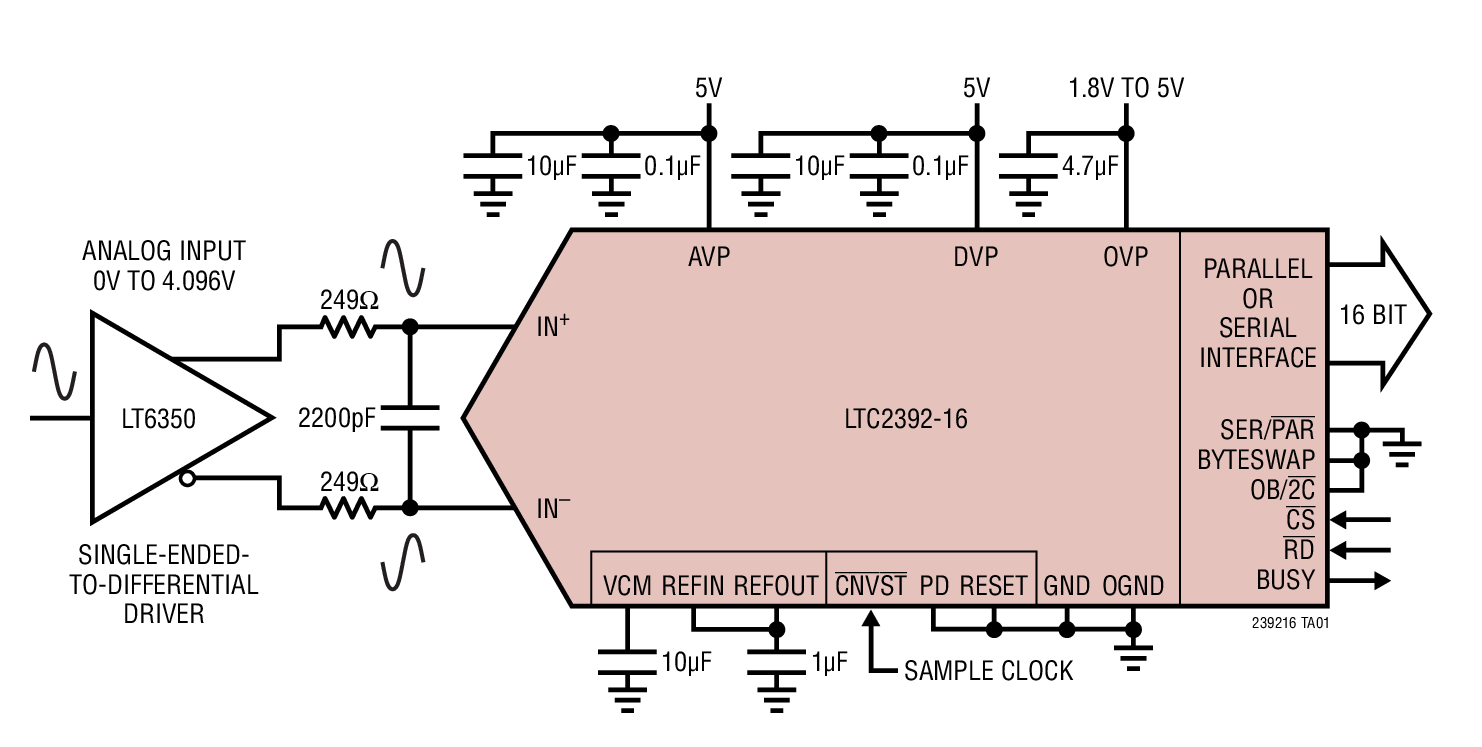

LTC2392-16 - 典型应用图例：

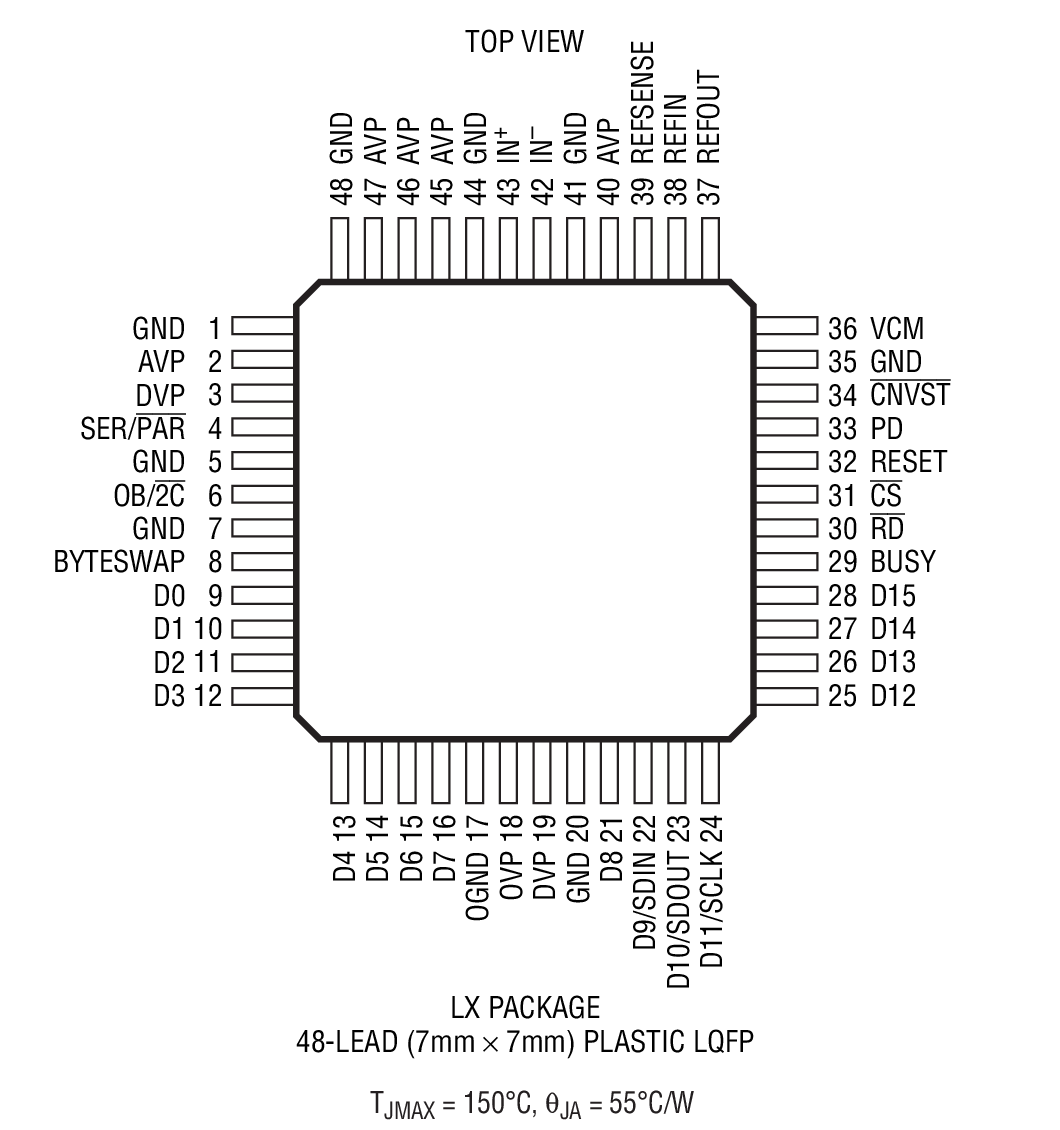

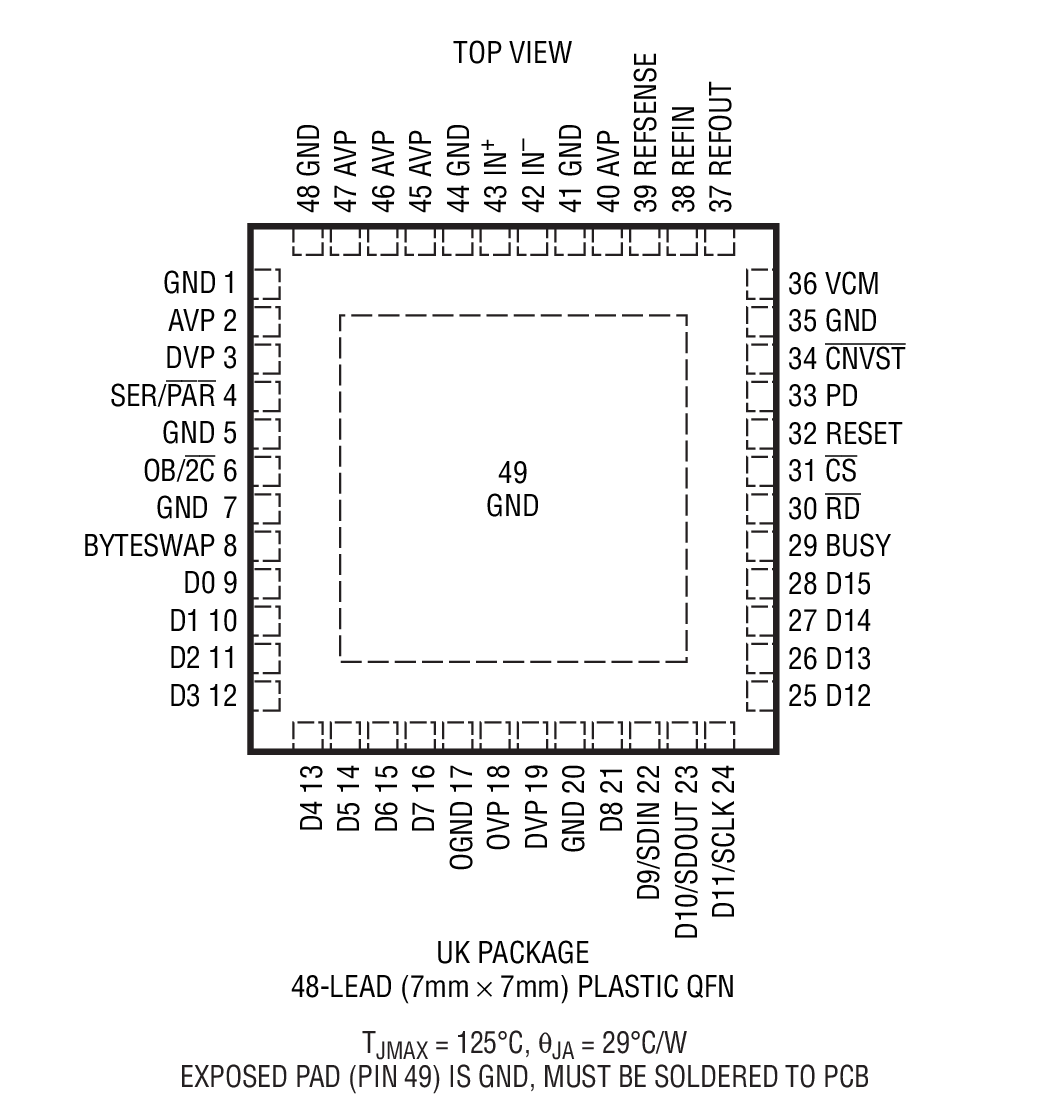

LTC2392-16 - 封装图解：

LTC2392-16 - LTC2392-16是具 94dB SNR 的 16 位、500ksps、SAR ADC

LTC2392-16是Linear公司的一款通用型 SAR ADC产品，LTC2392-16是具 94dB SNR 的 16 位、500ksps、SAR ADC，本站介绍了LTC2392-16的封装应用图解、特点和优点、功能等，并给出了与LTC2392-16相关的凌力尔特元器件型号供参考。

LTC2392-16 - 具 94dB SNR 的 16 位、500ksps、SAR ADC

LTC2392-16 - 具 94dB SNR 的 16 位、500ksps、SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2392-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2392-16 采用单 5V 工作电源，支持一个很大的 ±4.096V 全差分输入范围，因而非常适合于那些要求最大动态范围的高性能应用。LTC2392-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 94dB SNR (典型值)。

LTC2392-16 内置了一个具 0.5% 保证初始准确度和 ±20ppm/ºC (最大值) 温度系数的精准内部基准。LTC2392-16 在并行和串行接口模式中均实现了 500ksps 的快速吞吐速率 (无周期延迟)，因而使其成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。在 500ksps 吞吐速率下，LTC2392-16 仅消耗 110mW。同时，为了进一步地降低待用期间的功率，该器件还提供了打盹和睡眠断电模式。

特点

500ksps 吞吐速率

±2LSB INL (最大值)

保证 16 位，无漏失码

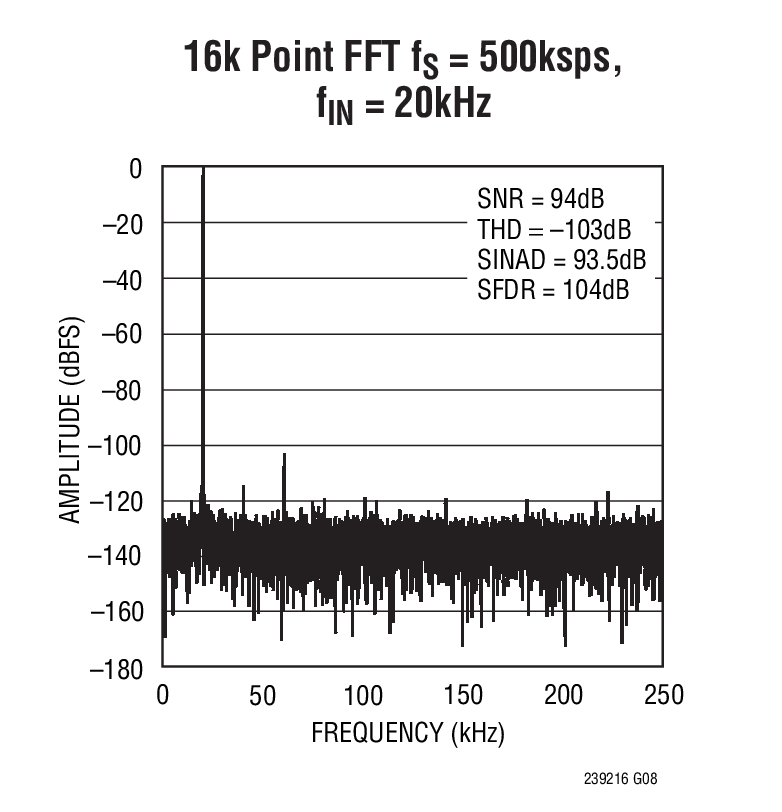

94dB SNR (典型值)，在 fIN = 20kHz

保证操作至 125ºC

单 5V 电源

1.8V 至 5V I/O 电压

110mW 功耗

±4.096V 差分输入范围

内部基准 (最大值为 20ppm/ºC)

无流水线延迟，无周期延迟

并行和串行接口

内部转换时钟

48 引脚 7mm x 7mm LQFP 和 QFN 封装

应用

医疗成像

高速数据采集

数字信号处理

工业过程控制

仪表

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2392CLX-16#PBF	7x7 LQFP-48	C	$23.29	$16.30
LTC2392CUK-16#PBF	7x7 QFN-48	C	$23.29	$16.30
LTC2392CUK-16#TRPBF	7x7 QFN-48	C	$23.39	$16.40
LTC2392HLX-16#PBF	7x7 LQFP-48	H	$32.13	$22.49
LTC2392ILX-16#PBF	7x7 LQFP-48	I	$26.78	$18.75
LTC2392IUK-16#PBF	7x7 QFN-48	I	$26.78	$18.75
LTC2392IUK-16#TRPBF	7x7 QFN-48	I	$26.88	$18.85
