LTC2453 - 具 I2C 接口的超纤巧、差分、16 位 ΔΣ ADC
LTC2453 - 具 I2C 接口的超纤巧、差分、16 位 ΔΣ ADC - Linear Technology（凌力尔特）

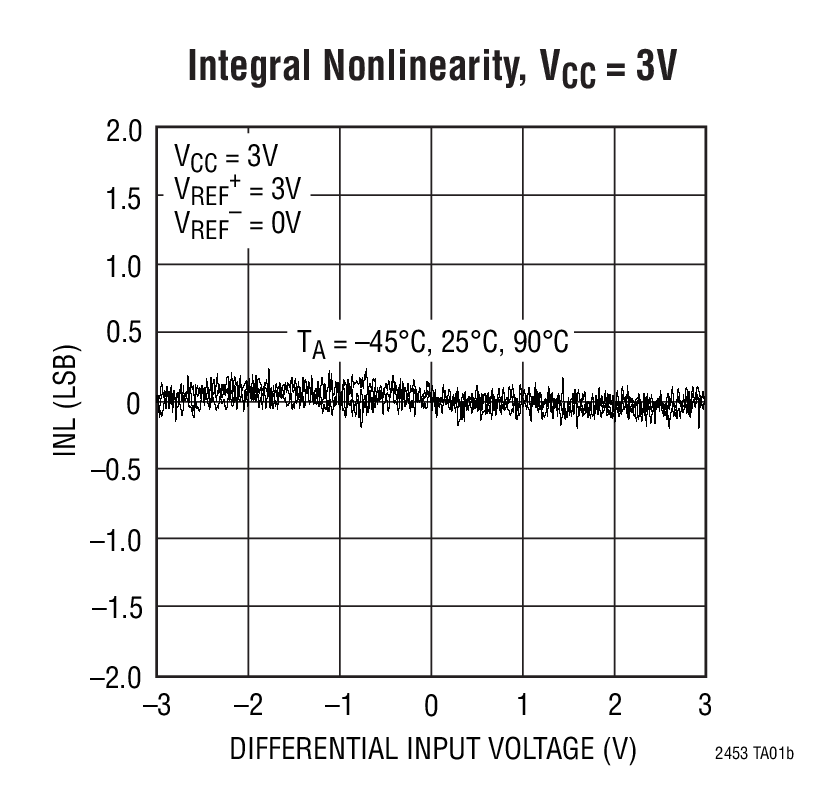

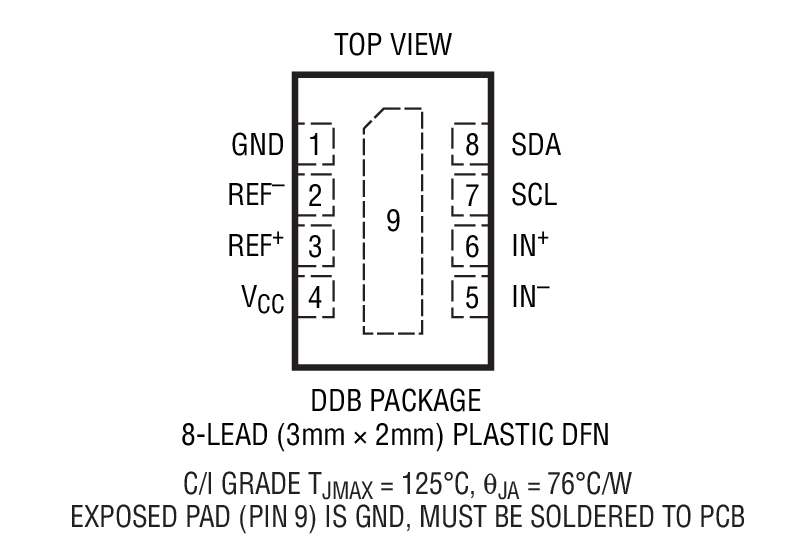

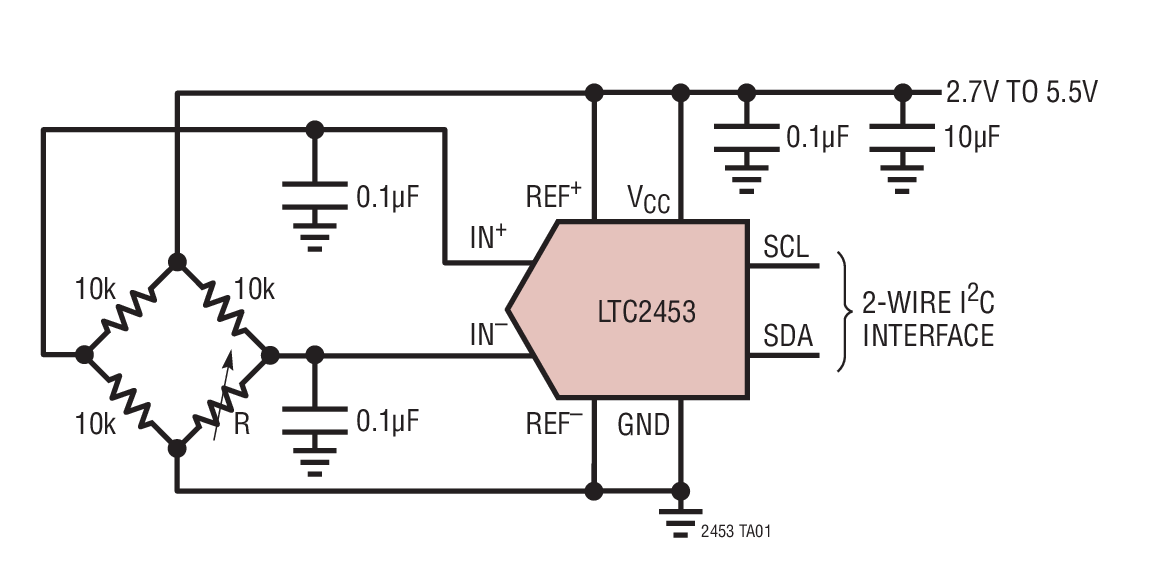

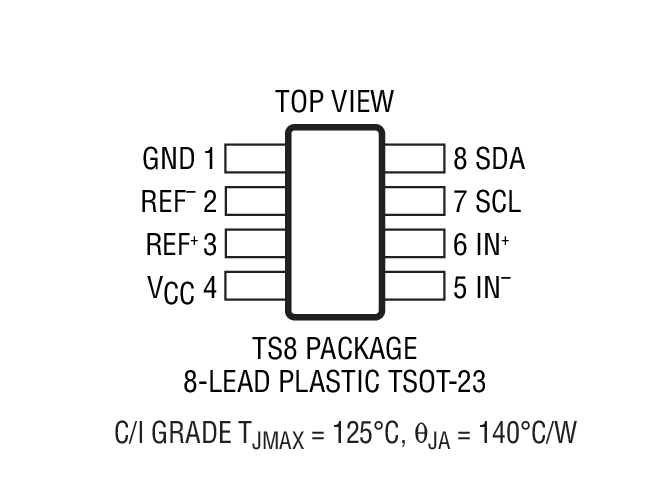

LTC2453 是一款超纤巧、全差分、16 位、模数转换器。LTC2453 采用 2.7V 至 5.5V 单电源，并通过一个 I2C 接口进行通信。该 ADC 采用 8 引脚、3mm x 2mm DFN 或 8 引脚 3mm x 3mm TSOT 封装。它包括一个集成振荡器，不需要任何外部元件。该器件采用一个 ΔΣ 型调制器作为转换器的核心部件，而且没有延迟，适合于多路转换应用。LTC2453 包括一个专有的输入采样电路，相比于传统的 ΔΣ 转换器，该电路的运用可将平均输入采样电流减小几个数位级。此外，由于其架构的原因，输入引脚之间的漏电流可以忽略不计。
LTC2453 每秒能够执行 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。LTC2453 采用了对用户来说是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器具有外部 REF+ 和 REF– 引脚，而且差分输入电压范围可延伸至 ±(VREF+ — VREF–)。
在执行完一次转换之后，LTC2453 能够自动地进入睡眠模式，并将其电流消耗减小至 0.2μA 以下。如果用户每秒对 ADC 进行一次读出操作，则在采用一个 2.7V 电源的情况下，LTC2453 的平均功耗将低于 50μW。
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC2453CDDB#PBF | 3x2 DFN-8 | C | $2.32 | |
| LTC2453CDDB#TRMPBF | 3x2 DFN-8 | C | $2.32 | $1.30 |
| LTC2453CDDB#TRPBF | 3x2 DFN-8 | C | $2.32 | $1.25 |
| LTC2453CTS8#PBF | SOT-23 | C | $2.32 | |
| LTC2453CTS8#TRMPBF | SOT-23 | C | $2.32 | $1.30 |
| LTC2453CTS8#TRPBF | SOT-23 | C | $2.32 | $1.25 |
| LTC2453IDDB#PBF | 3x2 DFN-8 | I | $2.77 | |
| LTC2453IDDB#TRMPBF | 3x2 DFN-8 | I | $2.77 | $1.55 |
| LTC2453IDDB#TRPBF | 3x2 DFN-8 | I | $2.77 | $1.50 |
| LTC2453ITS8#PBF | SOT-23 | I | $2.77 | |
| LTC2453ITS8#TRMPBF | SOT-23 | I | $2.77 | $1.55 |
| LTC2453ITS8#TRPBF | SOT-23 | I | $2.77 | $1.50 |
