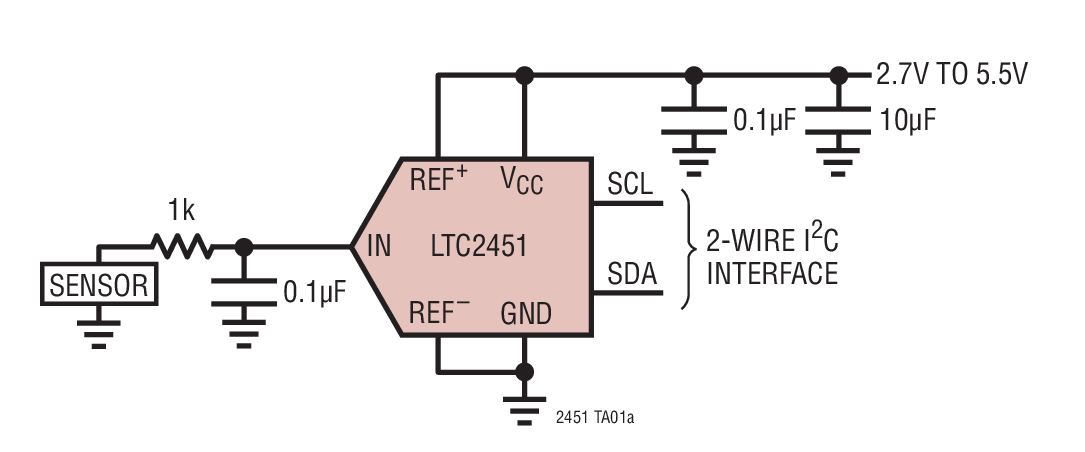

LTC2451是Linear公司的一款无延迟增量累加 ADC产品，LTC2451是LTC2451- 具 I2C 接口的超纤巧型 16 位 ΔΣ ADC，本站介绍了LTC2451的封装应用图解、特点和优点、功能等，并给出了与LTC2451相关的凌力尔特元器件型号供参考。
LTC2451 - LTC2451- 具 I2C 接口的超纤巧型 16 位 ΔΣ ADC
LTC2451- 具 I2C 接口的超纤巧型 16 位 ΔΣ ADC - Linear Technology（凌力尔特）

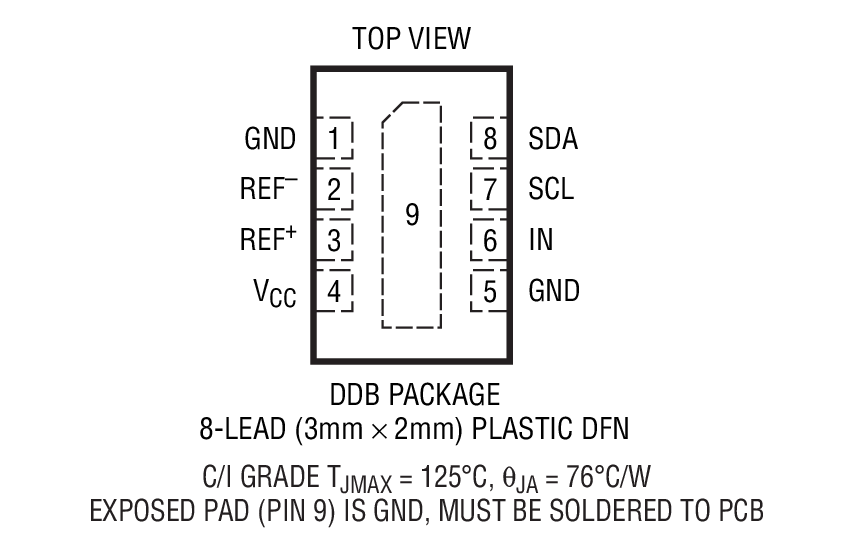

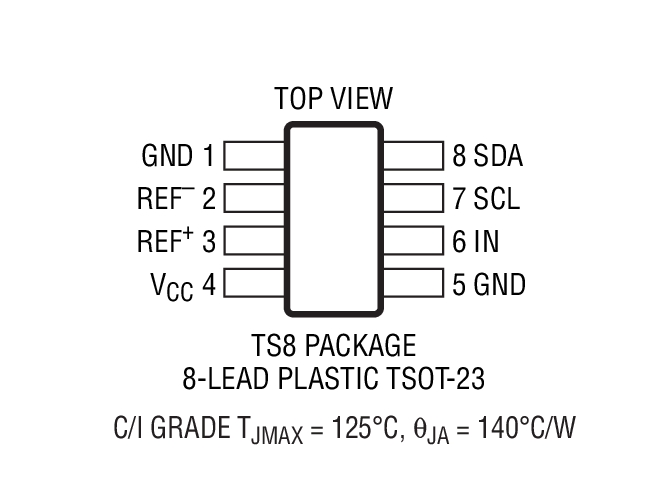

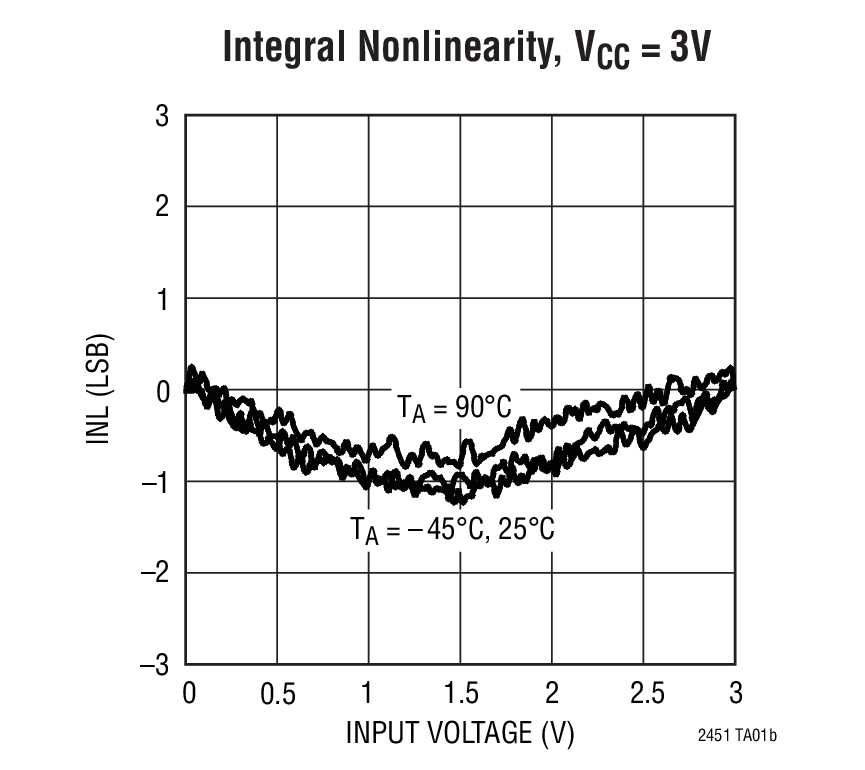

LTC2451 是一款超纤巧型 16 位模数转换器。LTC2451 采用 2.7V 至 5.5V 单电源，接受一个单端模拟输入电压，并通过一个 I2C 接口进行通信。该转换器采用 8 引脚、3mm x 2mm DFN 或 TSOT-23 封装。它包括一个集成振荡器，不需要任何外部元件。该器件采用一个增量累加型调制器作为转换器的核心部件，并提供了适合于多路转换应用的单周期稳定时间。LTC2451 包括一个专有的输入采样电路，该电路可将平均输入采样电流减小至比采用传统 ΔΣ 转换器时低几个数量级。
LTC2451 每秒能够执行多达 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。在 30Hz 模式中，LTC2451 采用了对于用户来说是透明的连续内部偏移校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器具有外部 REF+ 和 REF– 引脚，且输入电压能够在 VREF– 至 VREF+ 之间变化。如果 VREF+ = VCC 和 VREF– = GND，则输入电压将可在 GND 至 VCC 之间变化。
在执行完一次转换之后，LTC2451 能够自动地进入睡眠模式，并将其功率消耗电流降至 0.2μA 以下。如果用户每秒对 ADC 进行一次读取操作，则在采用一个 2.7V 电源的情况下，LTC2451 的平均功耗将低于 50μW。
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC2451CDDB#PBF | 3x2 DFN-8 | C | $2.14 | |
| LTC2451CDDB#TRMPBF | 3x2 DFN-8 | C | $2.14 | $1.20 |
| LTC2451CDDB#TRPBF | 3x2 DFN-8 | C | $2.14 | $1.15 |
| LTC2451CTS8#PBF | SOT-23 | C | $2.14 | |
| LTC2451CTS8#TRMPBF | SOT-23 | C | $2.14 | $1.20 |
| LTC2451CTS8#TRPBF | SOT-23 | C | $2.14 | $1.15 |
| LTC2451IDDB#PBF | 3x2 DFN-8 | I | $2.55 | |
| LTC2451IDDB#TRMPBF | 3x2 DFN-8 | I | $2.55 | $1.43 |
| LTC2451IDDB#TRPBF | 3x2 DFN-8 | I | $2.55 | $1.38 |
| LTC2451ITS8#PBF | SOT-23 | I | $2.55 | |
| LTC2451ITS8#TRMPBF | SOT-23 | I | $2.55 | $1.43 |
| LTC2451ITS8#TRPBF | SOT-23 | I | $2.55 | $1.38 |
