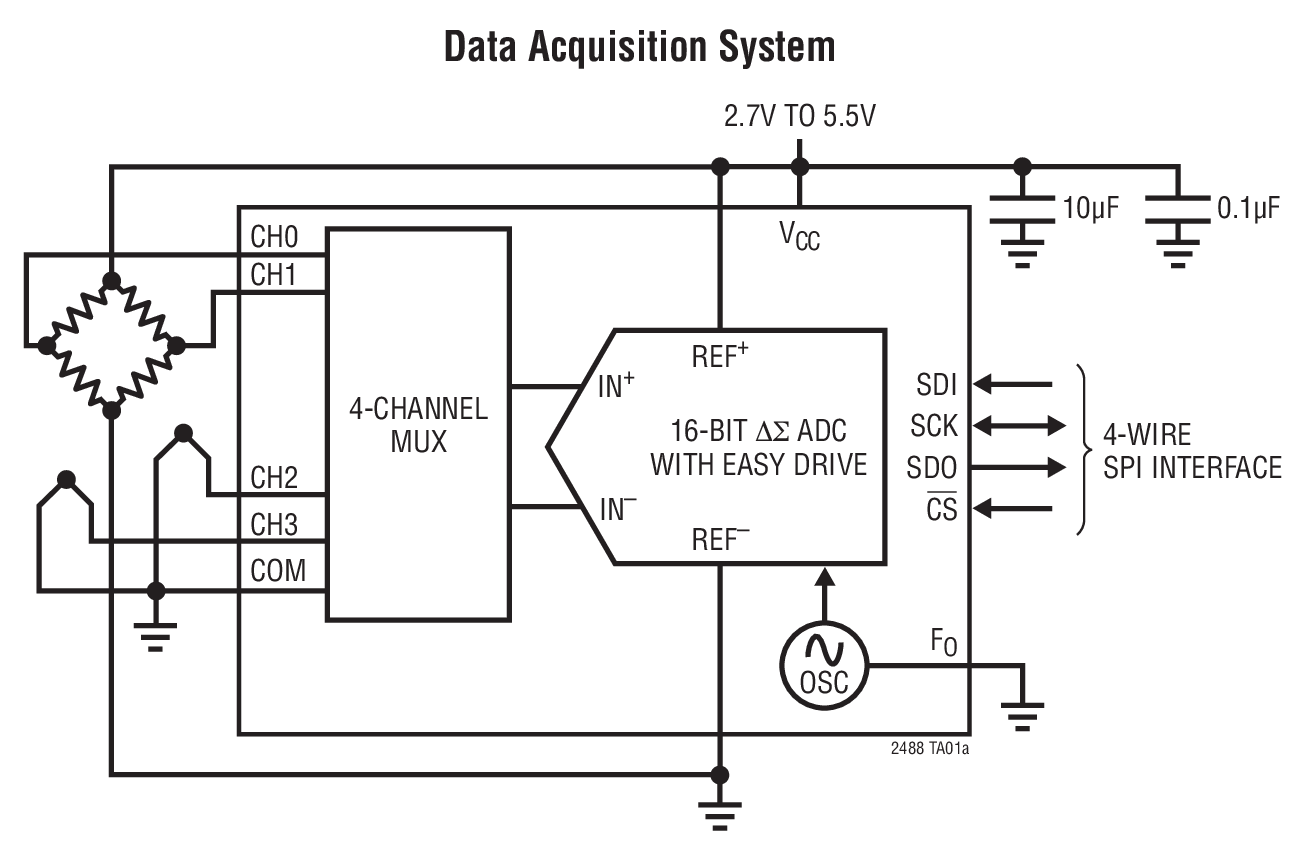

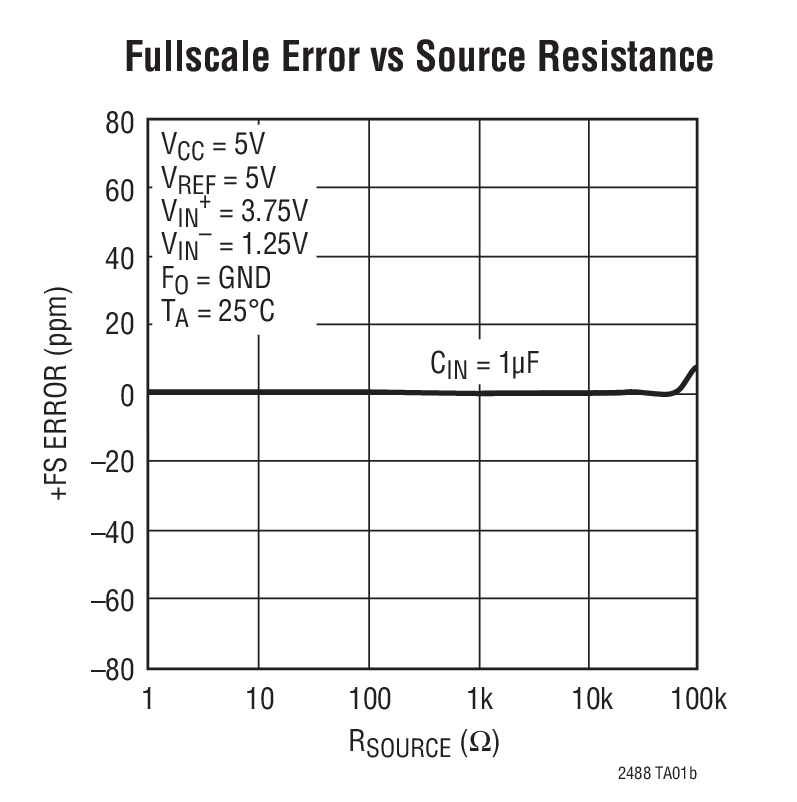

LTC2488 - 典型应用图例：

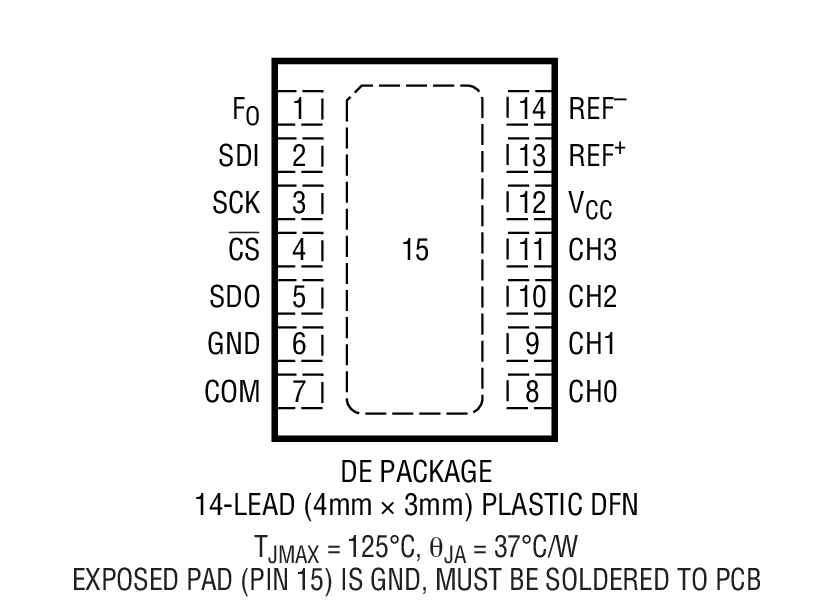

LTC2488 - 封装图解：

LTC2488 - LTC2488是具 Easy Drive 输入电流抵消功能的 16 位、2 通道 / 4 通道 ΔΣ ADC

LTC2488是Linear公司的一款无延迟增量累加 ADC产品，LTC2488是具 Easy Drive 输入电流抵消功能的 16 位、2 通道 / 4 通道 ΔΣ ADC，本站介绍了LTC2488的封装应用图解、特点和优点、功能等，并给出了与LTC2488相关的凌力尔特元器件型号供参考。

LTC2488 - 具 Easy Drive 输入电流抵消功能的 16 位、2 通道 / 4 通道 ΔΣ ADC

LTC2488 - 具 Easy Drive 输入电流抵消功能的 16 位、2 通道 / 4 通道 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2488 是一款采用 Easy Drive 技术的 4 通道 (2 个差分通道)、16 位、无延迟增量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度，同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。

LTC2488 包含一个集成振荡器。可对该器件进行配置，以测量一个外部信号 (从 4 个工作于单端或差分模式的模拟输入通道的组合)。它可自动地同时抑制 50Hz 和 60Hz 的线路频率。

LTC2488 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新通道之后) 是有效的。

特点

多达 2 个差分输入或 4 个单端输入

Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入

能够以完整的准确度对高阻抗传感器直接进行数字化处理

600nV RMS 噪声 (0.02LSB 转换噪声)

GND 至 VCC 输入 / 基准共模范围

同时 50Hz / 60Hz 抑制

2ppm INL，无漏失码

1ppm 偏移和 15ppm 全标度误差

无延迟：数字滤波器可在单个周期内实现稳定 (即使在选择了一个新的通道之后也不例外)

2.7V 至 5.5V 单工作电源 (0.8mW)

内部振荡器
