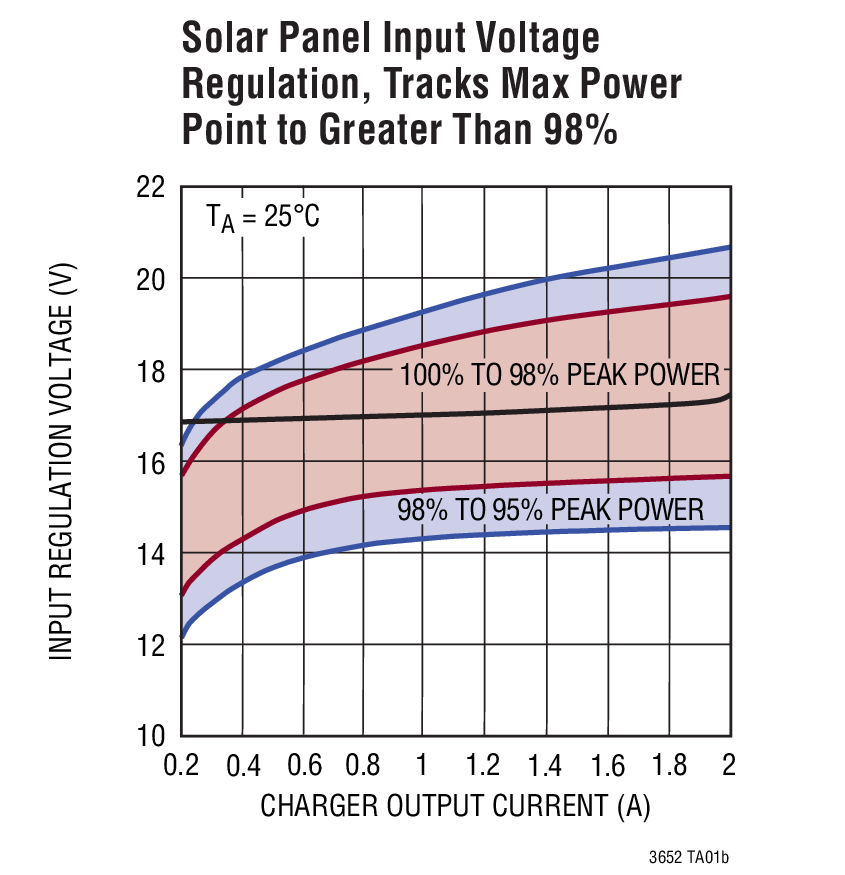

LT3652典型应用图例二
LT3652 - 封装图解：

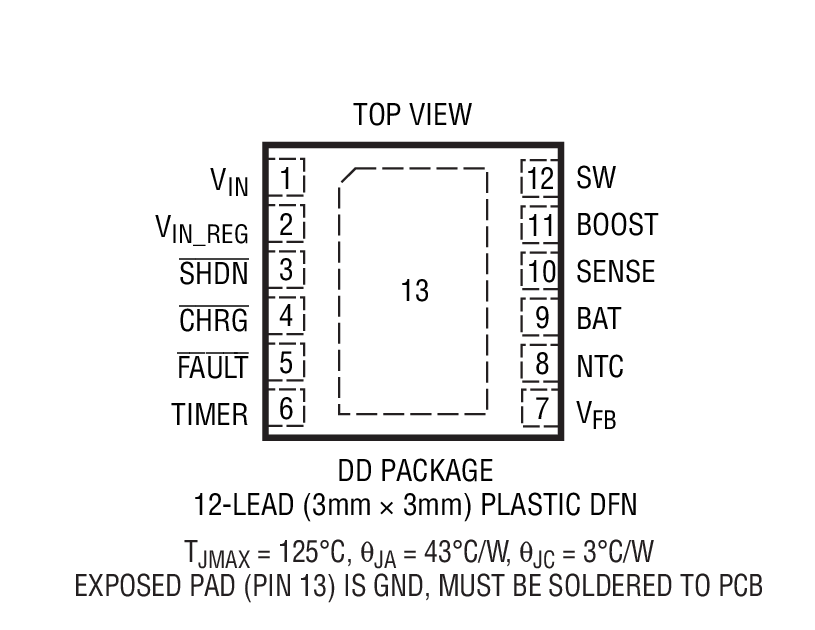

LT3652封装图解一

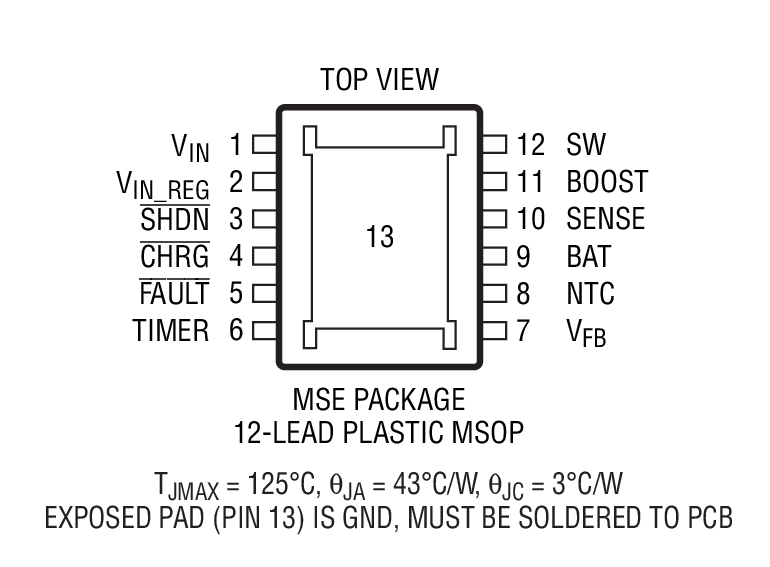

LT3652封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3652介绍

LT3652 - LT3652是用于太阳能电源的功率跟踪 2A 电池充电器

LT3652是LINEAR凌力尔特公司的一款开关充电器产品，LT3652是LT3652是用于太阳能电源的功率跟踪 2A 电池充电器，本站介绍了LT3652的封装应用图解、特点和优点、功能等，并给出了与LT3652相关的LINEAR元器件型号供参考。

LT3652 - LT3652是用于太阳能电源的功率跟踪 2A 电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LT3652 - 用于太阳能电源的功率跟踪 2A 电池充电器

LT3652 - 用于太阳能电源的功率跟踪 2A 电池充电器 - Linear Technology（凌力尔特）

功能描述

LT3652 是一款完整的单片式、降压型电池充电器，可在 4.95V 至 32V 的输入电压范围内运作。LT3652 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置至高达 2A。该充电器采用了一个 3.3V 浮动电压反馈基准，因此可以使用一个电阻分压器来设置任何期望并可高达 14.4V 的电池浮动电压。

LT3652 运用了一个输入电压调节环路，如果输入电压降至一个编程电平 (由一个电阻分压器来设定) 以下，则该输入电压调节环路将减小充电电流。当 LT3652 由一块太阳能电池板来供电时，输入调节环路将用于把太阳能电池板保持在峰值输出功率。

可以通过配置使 LT3652 在充电电流降至编程最大值的 1/10 (C/10) 以下时终止充电操作。当充电操作终止时，LT3652 将进入一种低电流 (85μA) 待机模式。如果电池电压下降至编程浮动电压以下达 2.5%，则一种自动再充电功能将起动一个新的充电周期。LT3652 还包含一个可编程安全定时器，用于在到达一个期望时间之后终止充电操作。这在电流小于 C/10 的条件下提供了 “Top-Off”型充电。

特点
  • 用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
  • 宽输入电压范围：4.95V 至 32V (40V 绝对最大值)
  • 可编程充电速率高达 2A
  • 可由用户选择的充电终止：C/10 或内置充电终止定时器
  • 可采用电阻器设置并高达 14.4V 的浮动电压能迎合锂离子 / 锂聚合物电池、LiFePO4 (磷酸铁锂) 电池、SLA (密封铅酸) 电池
  • 当电池电压 ≤ 4.2V 时无需 VIN 隔离二极管
  • 1MHz 固定频率
  • 0.5% 浮动电压基准准确度
  • 5% 充电电流准确度
  • 2.5% C/10 检测准确度
  • 二进制编码集电极开路状态引脚
  • 3mm x 3mm DFN12 或 MSOP-12 封装
    • 应用
  • 太阳能供电型应用
  • 远程监视系统
  • LiFePO4 (磷酸铁锂) 电池供电型应用
  • 便携手持式仪器
  • 12V 至 24V 汽车系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3652EDD#PBF 3x3 DFN-12 E $4.36 $3.05
    LT3652EDD#TRPBF 3x3 DFN-12 E $3.11
    LT3652EMSE#PBF MS-12E E $4.36 $3.05
    LT3652EMSE#TRPBF MS-12E E $3.11
    LT3652IDD#PBF 3x3 DFN-12 I $4.80 $3.36
    LT3652IDD#TRPBF 3x3 DFN-12 I $3.42
    LT3652IMSE#PBF MS-12E I $4.80 $3.36
    LT3652IMSE#TRPBF MS-12E I $3.42
