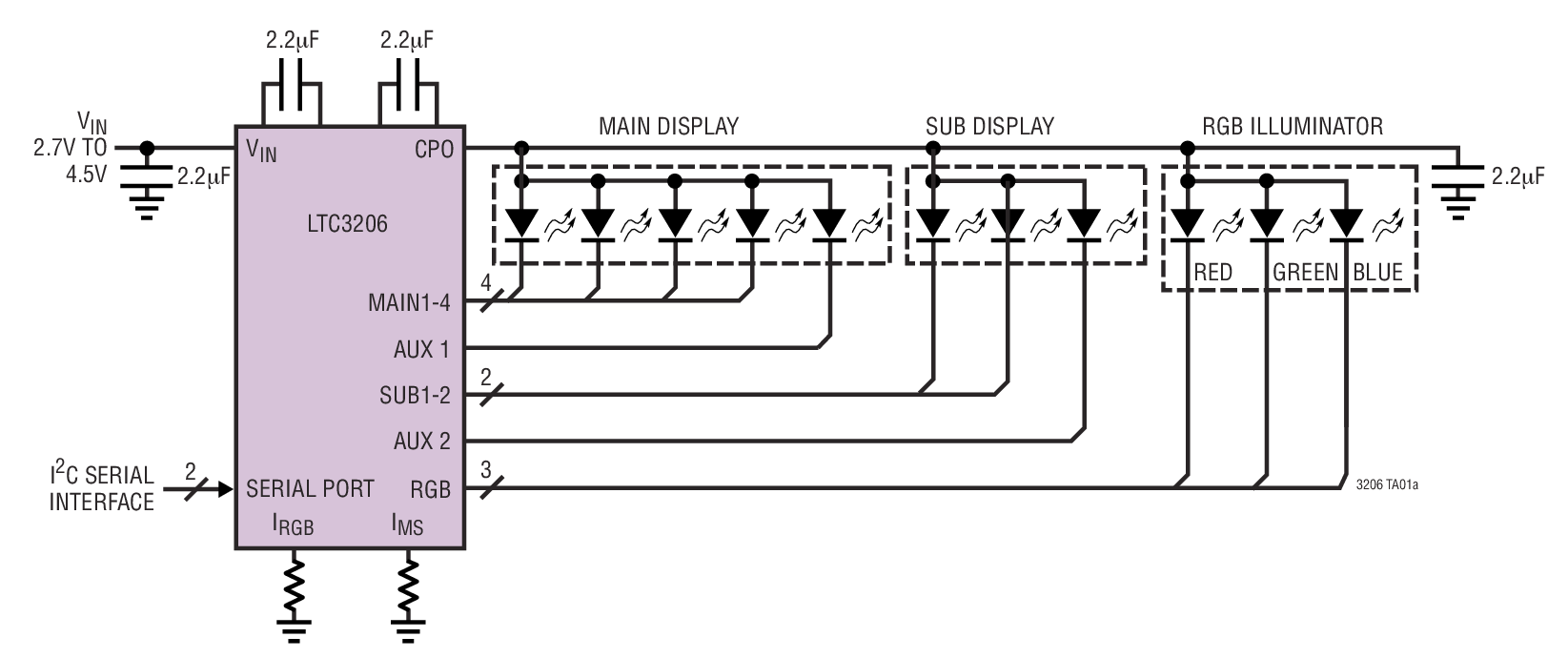

LTC3206 - 典型应用图例：

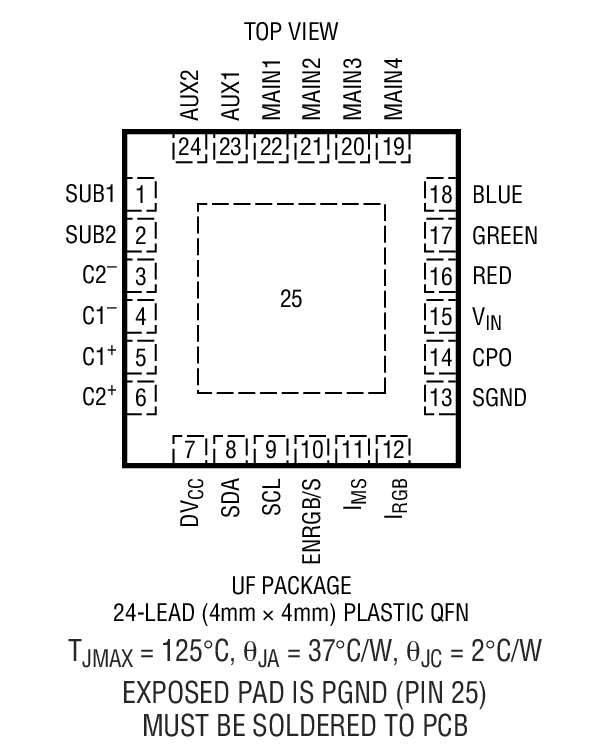

LTC3206 - 封装图解：

LTC3206 - LTC3206是I2C 多显示屏 LED 控制器

LTC3206是Linear公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3206是I2C 多显示屏 LED 控制器，本站介绍了LTC3206的封装应用图解、特点和优点、功能等，并给出了与LTC3206相关的凌力尔特元器件型号供参考。

LTC3206 - I2C 多显示屏 LED 控制器

LTC3206 - I2C 多显示屏 LED 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3206 是一款高集成度的多显示屏 LED 控制器。该器件包括一个高效、低噪声分数升压/直接连接型充电泵，用于为主和副白光 LED 显示屏以及一个 RGB 彩色 LED 显示屏供电。LTC3206 只需要 4 个小型陶瓷电容器和 2 个电阻器即可形成一个完整的三屏 LED 电源和电流控制器。

主/副显示屏以及 RGB 显示屏的最大电流均单独设定。每个 LED 的电流由一个内部电流源来控制。所有显示屏的调光和 ON/OFF 控制均通过一个双线式串行接口来完成。可将两个辅助 LED 引脚单独分配给主或副显示屏。主和副显示屏均具有 16 种独立调光状态。每个红、绿和蓝 LED 都具有 16 种调光状态，从而实现了多达 4096 种色彩组合。

LTC3206 的充电泵可根据 VIN 和 LED 正向电压条件来优化效率。该器件在直接连接模式中上电，并在任何被使能的 LED 电流源开始进入压降状态时立即自动转换至 1.5x 升压模式。内部电路在起动和模式转换过程中可防止涌入电流和过高的输入噪声。LTC3206 采用 24 引脚 (4mm×4mm) QFN 封装。

特点

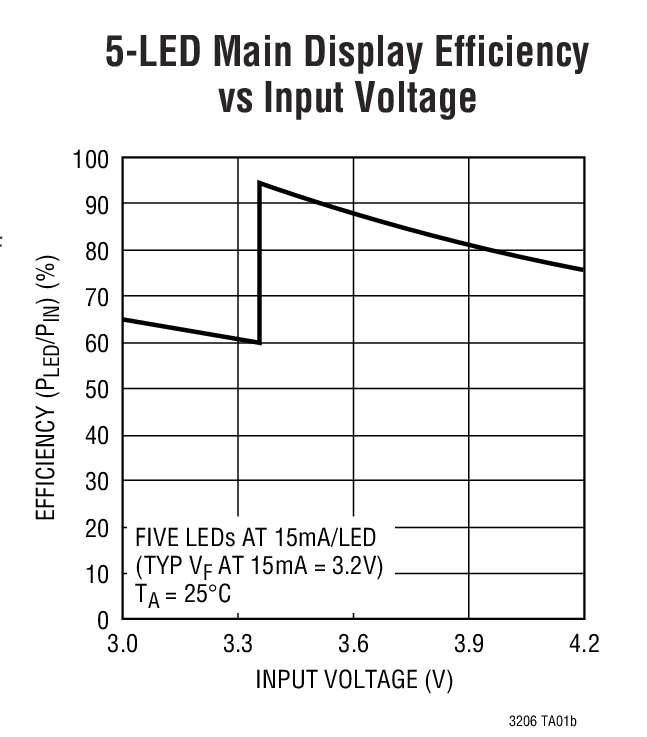

升压/直接连接型分数充电泵可提供高达 92% 的效率

高达 400mA 的连续输出电流

可对具 1-6 个 LED 的主显示屏、1-4 个 LED 的副显示屏以及 RGB LED 显示屏进行独立的电流和调光控制

可采用双线式 I2CTM 串行接口来设置 LED 电流

LED 电流匹配精度达 1%

低噪声恒定频率操作 *

组件数目极少

自动软启动可限制浪涌电流

16种指数间隔调光状态为主和副显示屏提供了 128 : 1 的亮度范围

可为 RGB 显示提供多达 4096 种色彩组合

低工作电流：IVIN =? 180μA
