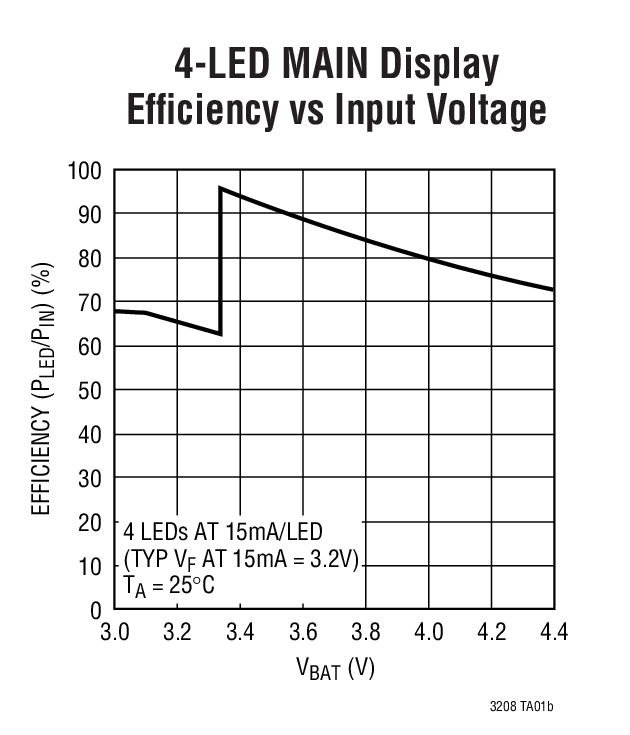

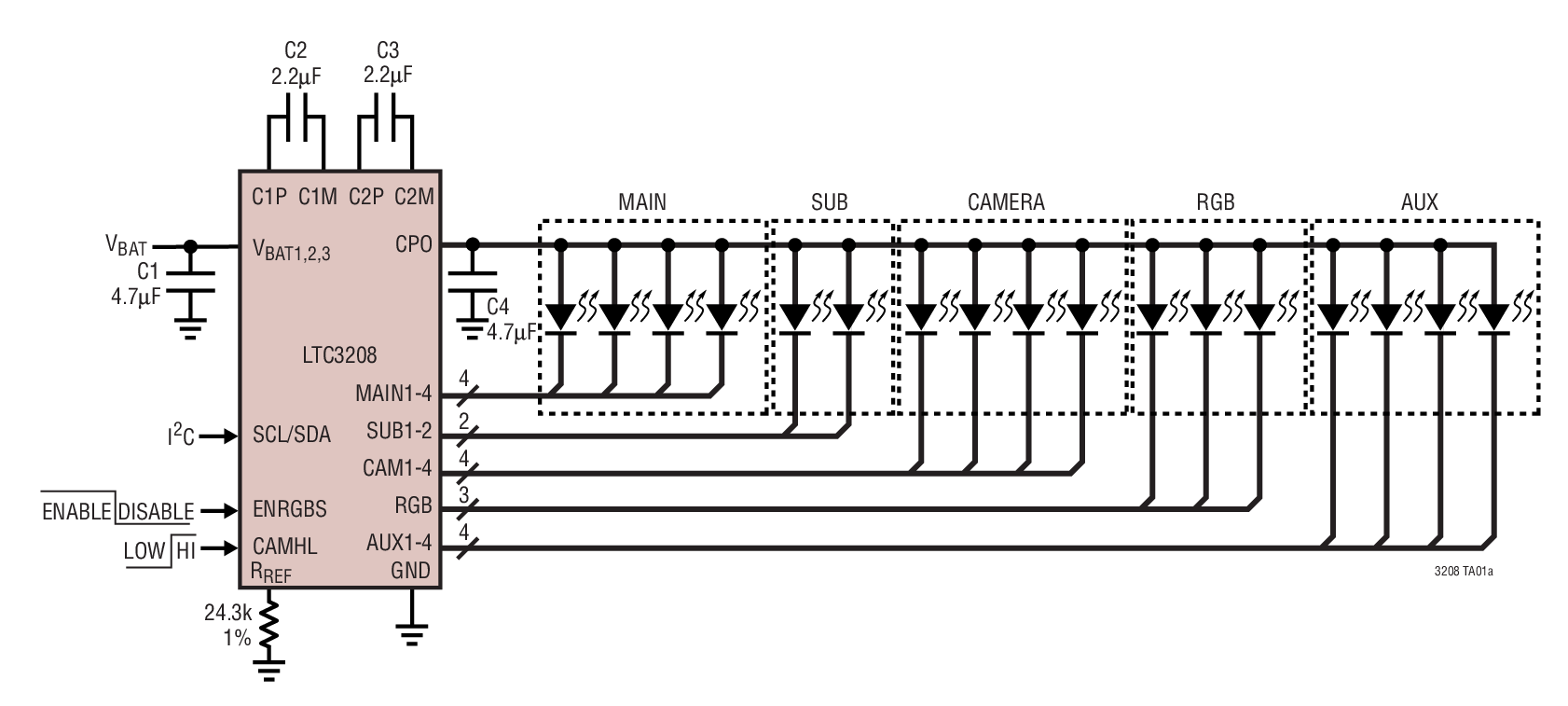

LTC3208 - 典型应用图例：

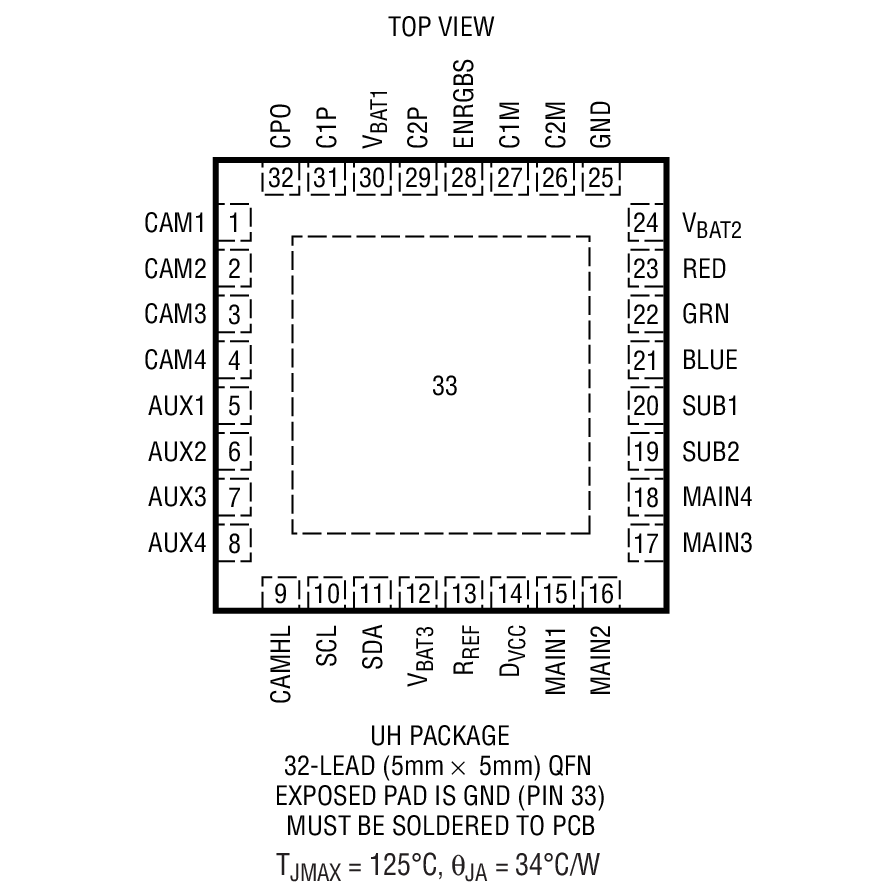

LTC3208 - 封装图解：

LTC3208 - LTC3208是高电流软件可配置型多显示屏 LED 控制器

LTC3208是Linear公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3208是高电流软件可配置型多显示屏 LED 控制器，本站介绍了LTC3208的封装应用图解、特点和优点、功能等，并给出了与LTC3208相关的凌力尔特元器件型号供参考。

LTC3208 - 高电流软件可配置型多显示屏 LED 控制器

LTC3208 - 高电流软件可配置型多显示屏 LED 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3208 是一款高集成度多显示屏 LED 控制器。该器件包含一个 1A 的高效率、低噪声充电泵，用于给主、副、RGB、相机和辅助 LED 显示屏供电。LTC3208 只需小型陶瓷电容器和一个电流设定电阻器便可形成一个完整的 LED 电源和电流控制器。

最大显示屏电流由单个外部电阻器来设定。每个显示屏的电流由一个精准的内部电流源来控制。所有显示屏的调光和接通/关断都是通过 I2C 串行接口来实现的。主显示屏和副显示屏可提供 256 个亮度等级，RGB 和相机显示屏可提供 16 个亮度等级。可通过 I2C 端口把 4 个辅助电流源独立地分配给由 CAM、SUB、MAIN 或 AUX DAC 所控制的显示屏。

LTC3208 充电泵根据 LED 电流源两端的电压来优化效率。该器件加电后进入 1x 模式，并将在任一被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件切换至 1.5x 模式，随后的压降则把 LTC3208 切换至 2x 模式。该器件采用小巧的 5mm x 5mm 32 引脚 QFN 封装。

特点

1x/1.5x/2x 充电泵可提供高达 95% 的效率

高达 1A 的总输出电流

17 个电流源可用作主 (MAIN)、副 (SUB)、RGB、相机 (CAM) 和辅助 (AUX) LED 驱动器

可采用二线式 I2C™ 接口来设置 LED 接通/关断、亮度等级和显示屏配置

采用跨接电容器边缘速率控制的低噪声恒定频率操作

自动充电泵模式切换

内部软起动功能限制了启动和模式切换期间的涌入电流

开路/短路 LED 保护

短路/热保护

用于 MAIN 和 SUB 显示屏的 256 种亮度状态

用于 RGB 显示屏的 4096 种色彩组合
