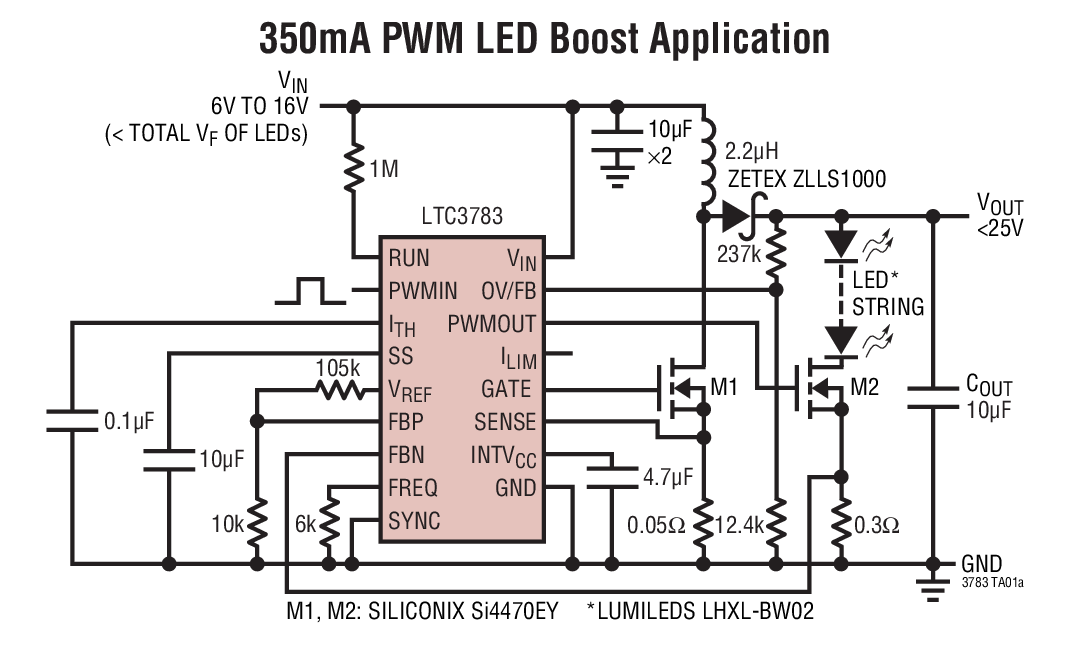

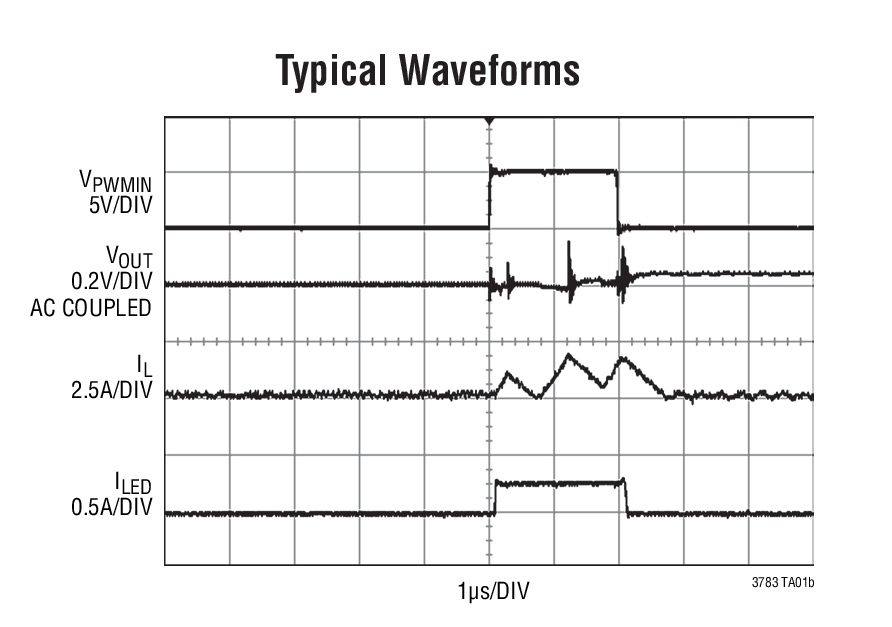

LTC3783 - 典型应用图例：

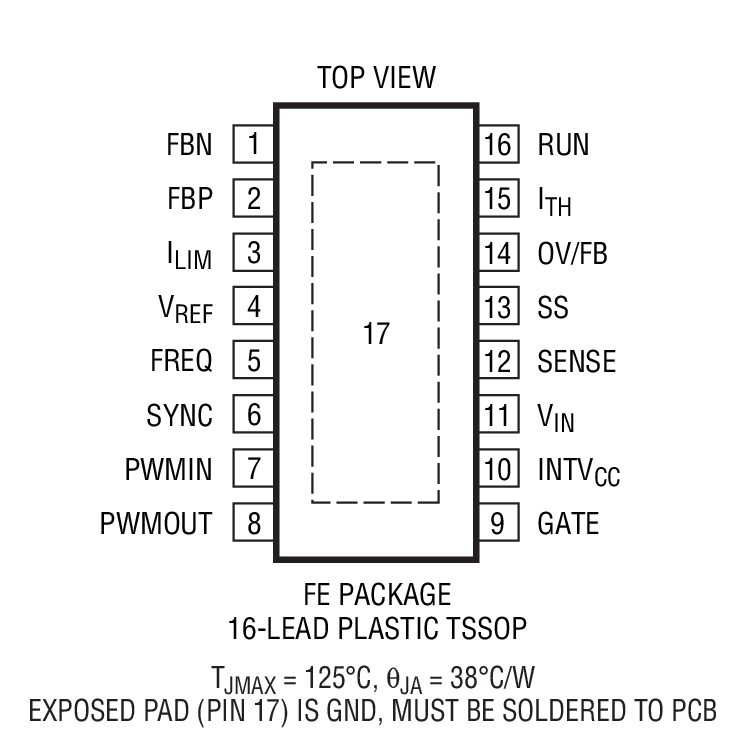

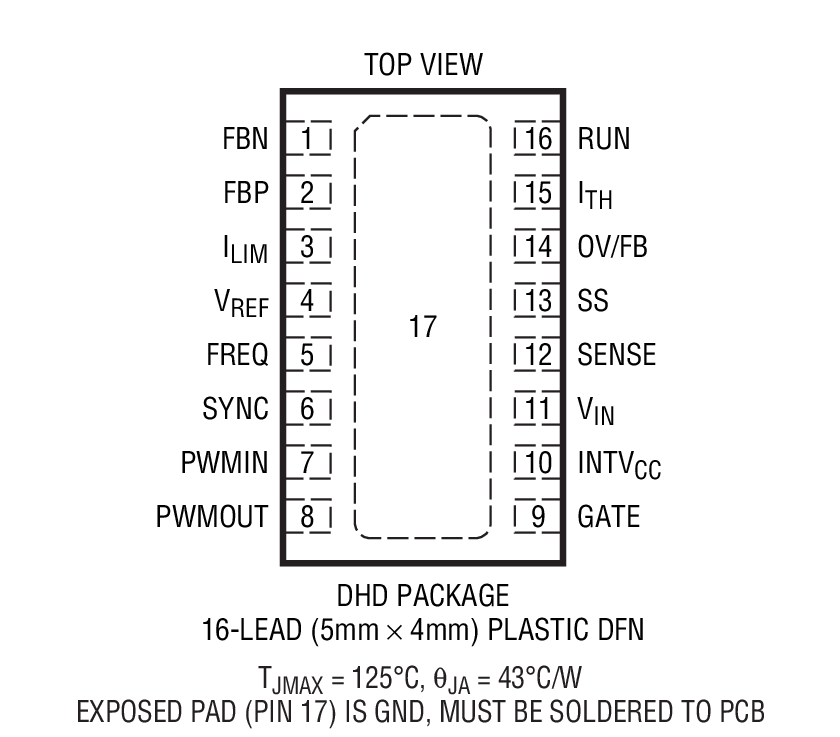

LTC3783 - 封装图解：

LINEAR凌力尔特芯片：

LTC3783 - LTC3783是PWM LED 驱动器及升压、反激和 SEPIC 型控制器

LTC3783是LINEAR凌力尔特公司的一款SEPIC 稳压器产品，LTC3783是LTC3783是PWM LED 驱动器及升压、反激和 SEPIC 型控制器，本站介绍了LTC3783的封装应用图解、特点和优点、功能等，并给出了与LTC3783相关的LINEAR元器件型号供参考。

LTC3783 - LTC3783是PWM LED 驱动器及升压、反激和 SEPIC 型控制器 - SEPIC 稳压器 - 电源管理 - 凌力尔特

LTC3783 - PWM LED 驱动器及升压、反激和 SEPIC 型控制器

LTC3783 - PWM LED 驱动器及升压、反激和 SEPIC 型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3783 是一款电流模式 LED 驱动器及升压、反激和 SEPIC 型控制器，用于驱动一个 N 沟道功率 MOSFET 和一个 N 沟道负载 PWM 开关。当采用一个外部负载开关时，PWMIN 输入不仅驱动 PWMOUT，而且还将使能控制器 GATE 开关和误差放大器操作，可使控制器在 PWMIN 为低电平时存储负载电流信息。该功能 (正在进行专利审议) 实现了速度极快、真正的 PWM 负载开关操作，而不会发生瞬态过压或欠压问题；3000：1 的 LED 调光比可以通过数字方式来实现，从而避免了采用 LED 电流调光时常见的彩色偏移现像。FBP 引脚提供了负载电流的仿真调光，因此，与仅采用 PWM 的时候相比，有效调光比增加了 100：1。

在输出负载电流必须返回 VIN 的应用中，任选的恒定电流/恒定电压调节用于控制输出 (或输入) 电流或输出电压，并对另一个参数提供一个限值。ILIM 提供了一个 10：1 的模拟调光比。

对于中低功率应用，无检测电阻器的模式能够利用功率 MOSFET 的导通电阻，不需要电流检测电阻器，从而实现效率的最大化。

可以通过一个外部电阻器将该 IC 的工作频率设定在 20kHz 至 1MHz 的范围内，并能够利用 SYNC 引脚来使之与一个外部时钟同步。

LTC3783 采用 16 引脚 DFN 和 TSSOP 封装。

特点

True Color PWMTM 提供了恒定的彩色和 3000:1 的调光比

用于实现高功率 LED 的 PWM 调光控制的全集成化负载 FET 驱动器

从模拟输入进行 100:1 的调光

宽 FB 电压范围：0V 至 1.23V

恒定电流或恒定电压调节

低停机电流：IQ = 20µA

精度为 1% 的 1.23V 内部电压基准

具有 100mV 迟滞的 2% RUN 引脚门限

可利用一个外部电阻器来设置工作频率 (范围为 20kHz 至 1MHz)

可与一个频率高达 1.3fOSC 的外部时钟同步

内部 7V 低压差稳压器

可编程输出过压保护

可编程软起动

可在一种无检测电阻 (No RSENSETM) 模式中使用 (VDS < 36V)

16 引脚 DFN 和 TSSOP 封装

应用

高电压 LED 数组

电信电源

42V 汽车系统

24V 工业控制

IP 电话电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3783EDHD	5x4 DFN-16	E	$4.07	$2.85
LTC3783EDHD#PBF	5x4 DFN-16	E	$4.07	$2.85
LTC3783EDHD#TR	5x4 DFN-16	E		$2.91
LTC3783EDHD#TRPBF	5x4 DFN-16	E		$2.91
LTC3783EFE	TSSOP-16	E	$4.07	$2.85
LTC3783EFE#PBF	TSSOP-16	E	$4.07	$2.85
LTC3783EFE#TR	TSSOP-16	E		$2.97
LTC3783EFE#TRPBF	TSSOP-16	E		$2.97
LTC3783IDHD#PBF	5x4 DFN-16	I	$4.29	$3.00
LTC3783IDHD#TRPBF	5x4 DFN-16	I		$3.06
LTC3783IFE#PBF	TSSOP-16	I	$4.29	$3.00
LTC3783IFE#TRPBF	TSSOP-16	I		$3.06
