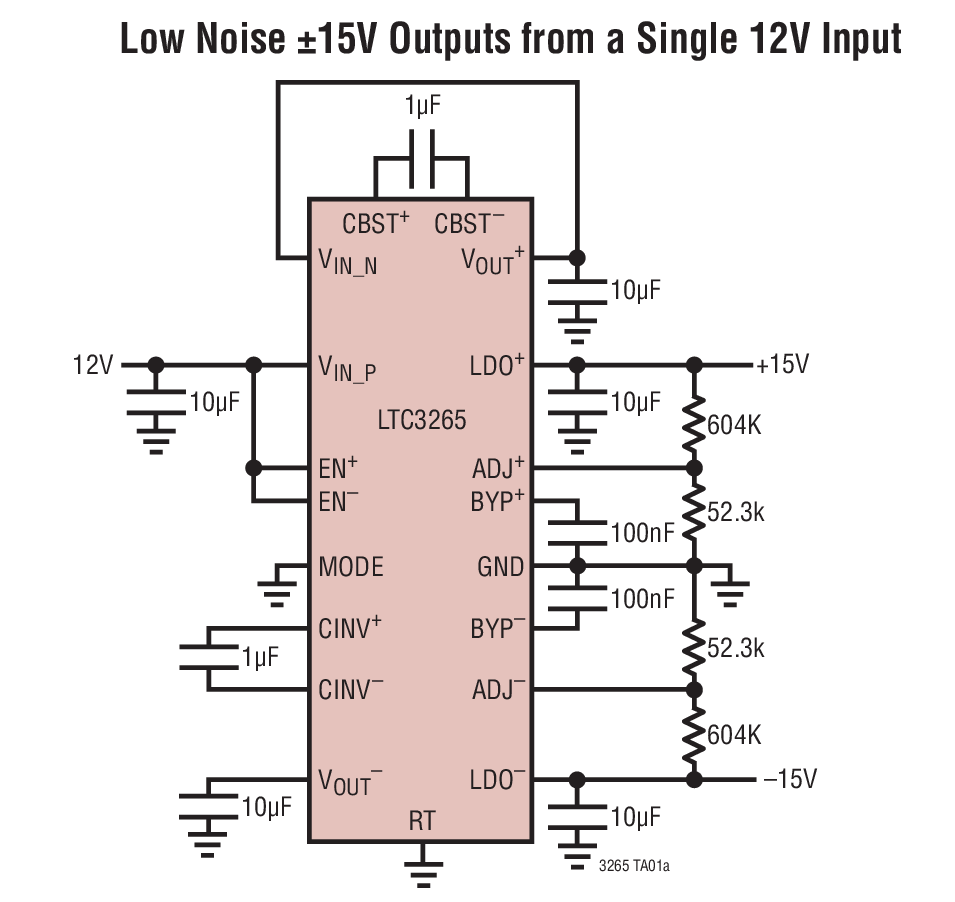

LTC3265 是一款低噪声、双极性输出电源，其内置了一个升压充电泵、一个负输出充电泵以及两个低噪声正和负 LDO 后置稳压器。升压充电泵负责给正 LDO 后置稳压器供电，而负输出充电泵则用于给负 LDO 稳压器供电。LDO 输出电压可采用外部电阻分压器来调节。

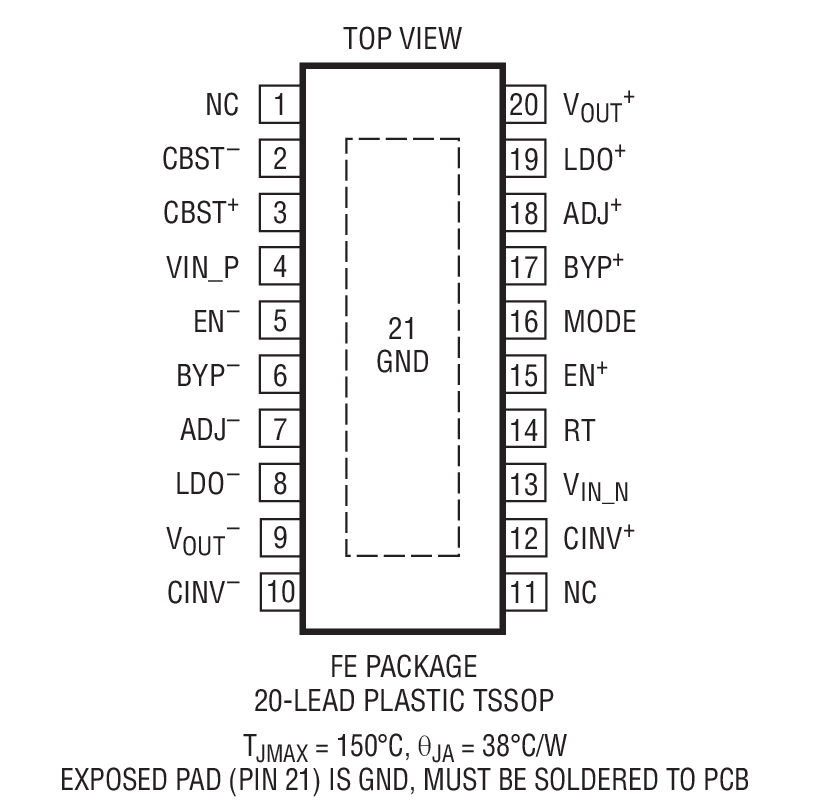

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式操作期间，升压充电泵将其输出 (VOUT+) 调节至 0.94·2·VIN_P，而负输出充电泵则把其输出 (VOUT–) 调节至 –0.94·VIN_N。在突发模式操作中，LTC3265 仅吸收 135μA 的静态电流 (在两个 LDO 均处于导通状态的情况下)。在恒定频率模式中，升压充电泵和负输出充电泵分别产生等于 2·VIN_P 和 –VIN_N 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3265 采用扁平 3mm x 5mm x 0.75mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装。
