LTC3534是7V、500mA 同步降压-升压型 DC/DC 转换器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC3534

LTC3534技术文档下载：

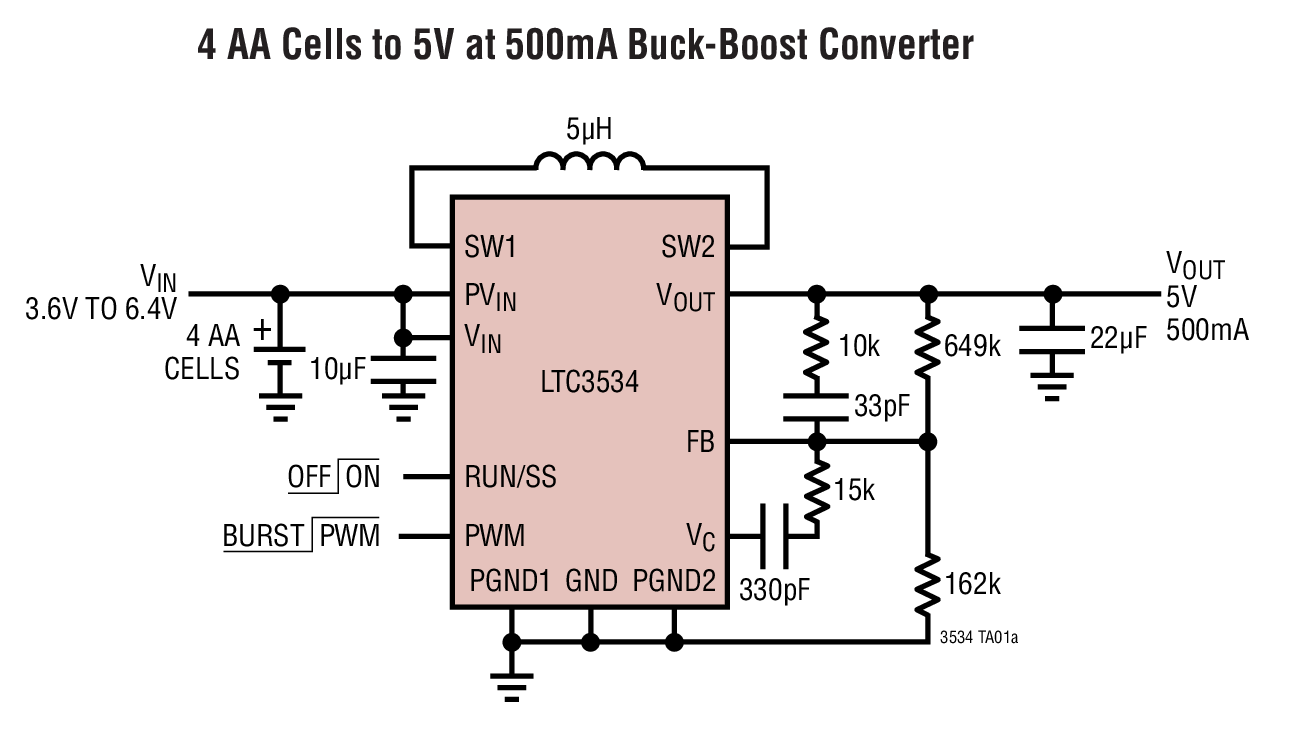

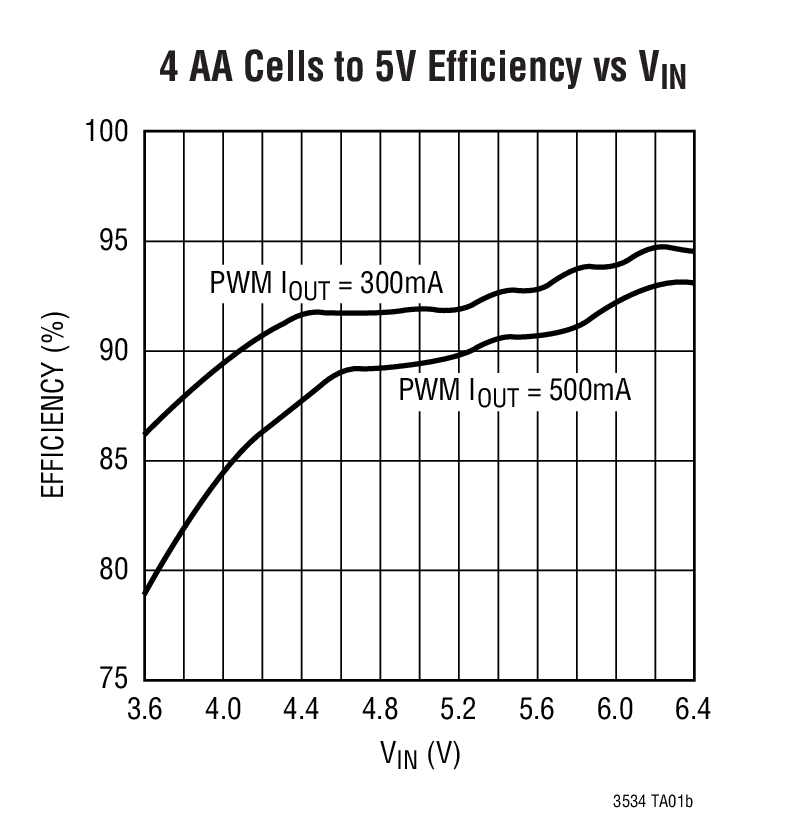

LTC3534 - 典型应用图例：

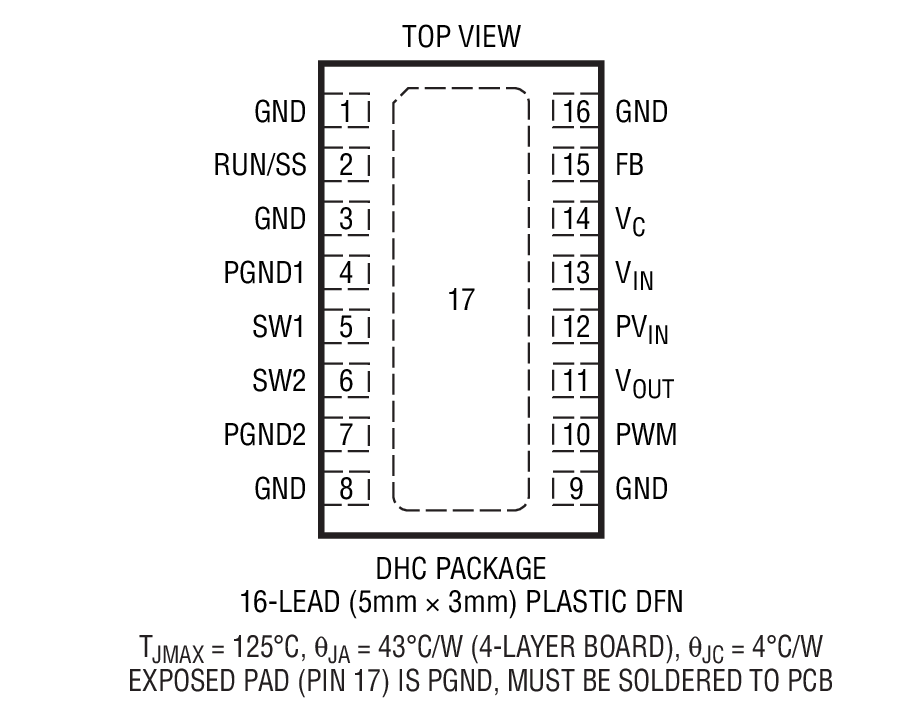

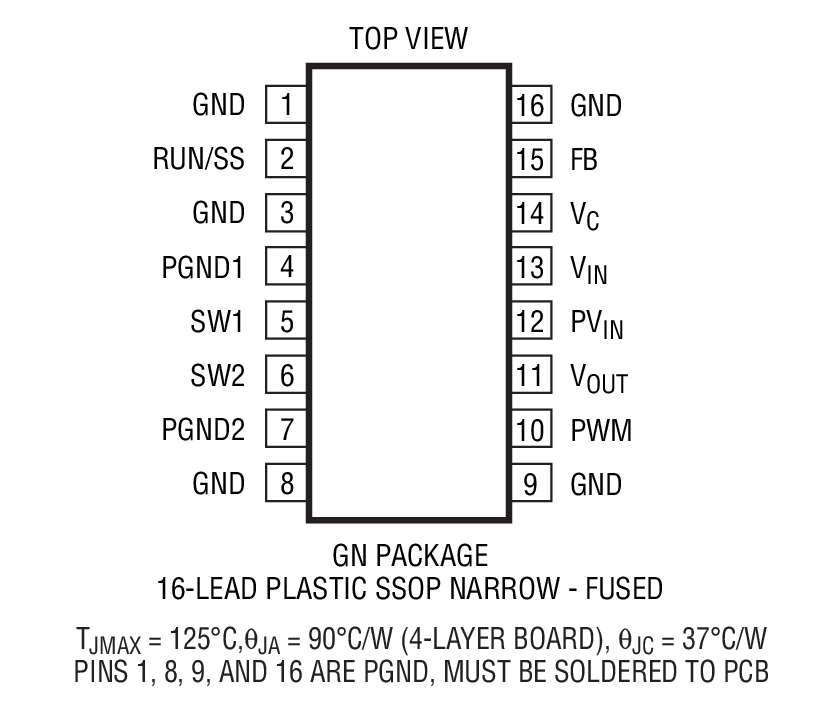

LTC3534 - 封装图解：

LTC3534 - LTC3534是7V、500mA 同步降压-升压型 DC/DC 转换器

LTC3534是Linear公司的一款内部开关电源降压-升压产品，LTC3534是7V、500mA 同步降压-升压型 DC/DC 转换器，本站介绍了LTC3534的封装应用图解、特点和优点、功能等，并给出了与LTC3534相关的凌力尔特元器件型号供参考。

LTC3534 - 7V、500mA 同步降压-升压型 DC/DC 转换器

LTC3534 - 7V、500mA 同步降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3534 是一款宽 VIN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的情况下正常运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于电池电压范围内的多节碱性 / 镍氢 (NiMH) 电池或单节锂离子 / 锂聚合物电池应用。

LTC3534 提供了扩展的 VIN 和 VOUT 范围 (分别为 2.4V 至 7V 和 1.8V 至 7V)。突发模式操作中的静态电流仅为 25μA，从而最大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户进行控制，并能够通过把 PWM 引脚驱动至低电平来启用。如果 PWM 引脚被驱动至高电平，则将启用固定频率开关操作。

该器件的其他特点包括 1MHz 固定工作频率、电流消耗 <1μA 的停机模式、短路保护、可编程软起动、电流限制和热过载保护功能。LTC3534 采用耐热性能增强型 16 引脚 (3mm x 5mm) DFN 和 16 引脚 GN 封装。

特点

可由高于、低于或等于输出电压的输入电压获得稳压输出

2.4V 至 7V 输入和 1.8V 至 7V 输出电压范围

能够从 4 节 AA 电池提供 5V VOUT (在 500mA)

单个电感器

同步整流：效率高达 94%

具 25μA IQ 的突发模式 (Burst Mode) 操作

在停机模式中提供了输出断接

1MHz 开关频率

<1μA 的停机电流

小外形耐热性能增强型 16 引脚 (5mm x 3mm x 0.75mm) DFN 和 16 引脚 GN 封装
