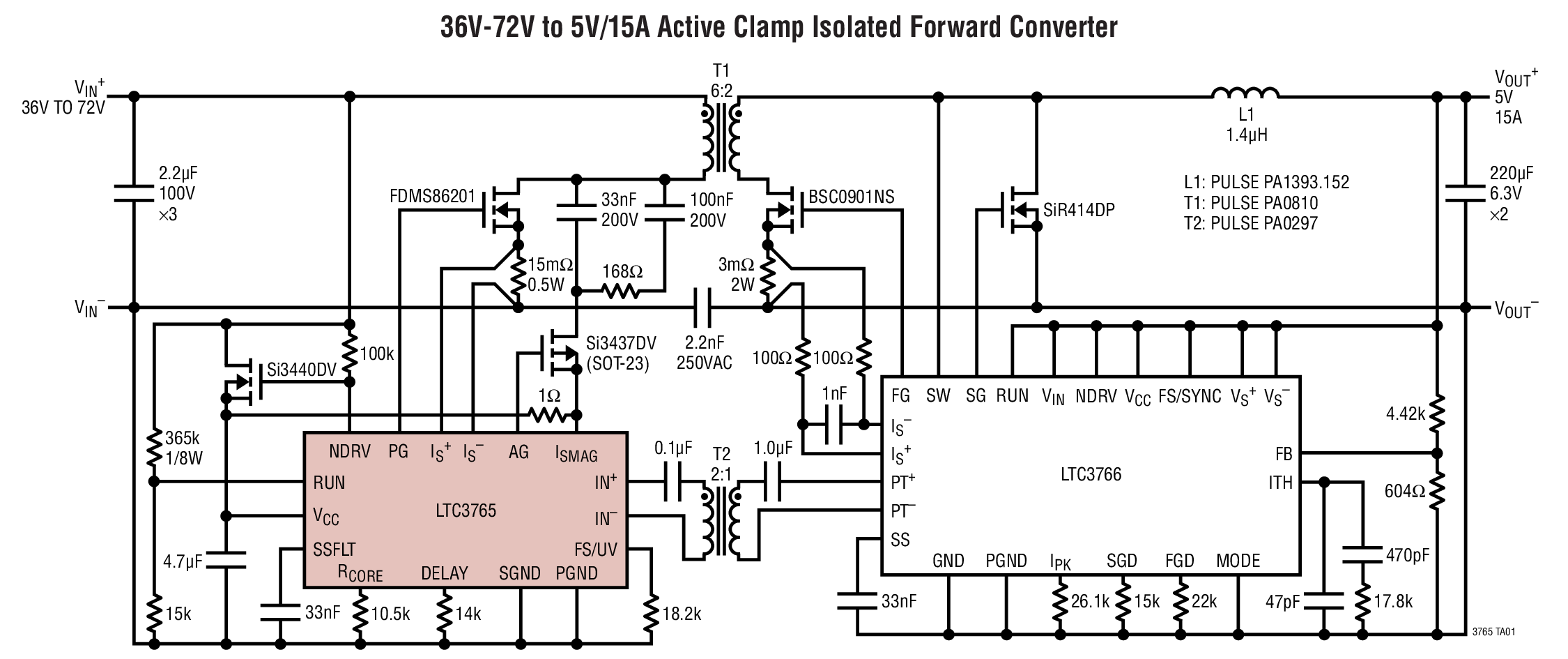

LTC3765 是一款启动控制器和栅极驱动器，适用于自起动副端控制正激式转换器。当与 LTC3766 副端同步正激式控制器配合使用时，只需采用极少的分立元件即可构成一款完整的隔离式电源。该器件运用一种专有方案进行栅极驱动信号的多路复用，并通过一个小型脉冲变压器对隔离势垒两端的电源施加偏置。LTC3765 包含一个内置桥式整流器，该整流器用于从该脉冲变压器提取栅极驱动偏置电源，从而免除了增设一个单独偏置电源的需要。一个精准型欠压闭锁电路和线性稳压控制器可确保实现快速和良好受控的启动。

LTC3765 包括一个用于驱动外部 PMOS 的有源箝位输出，以及一个旨在优化效率的可调延迟。这种有源箝位架构减小了主电源开关上所承受的电压应力，并提供了尽可能高的效率。过流保护及 Direct Flux Limit 功能可确保在不牺牲瞬态响应性能的情况下杜绝变压器饱和现象的发生。
