LTC3769技术文档下载：

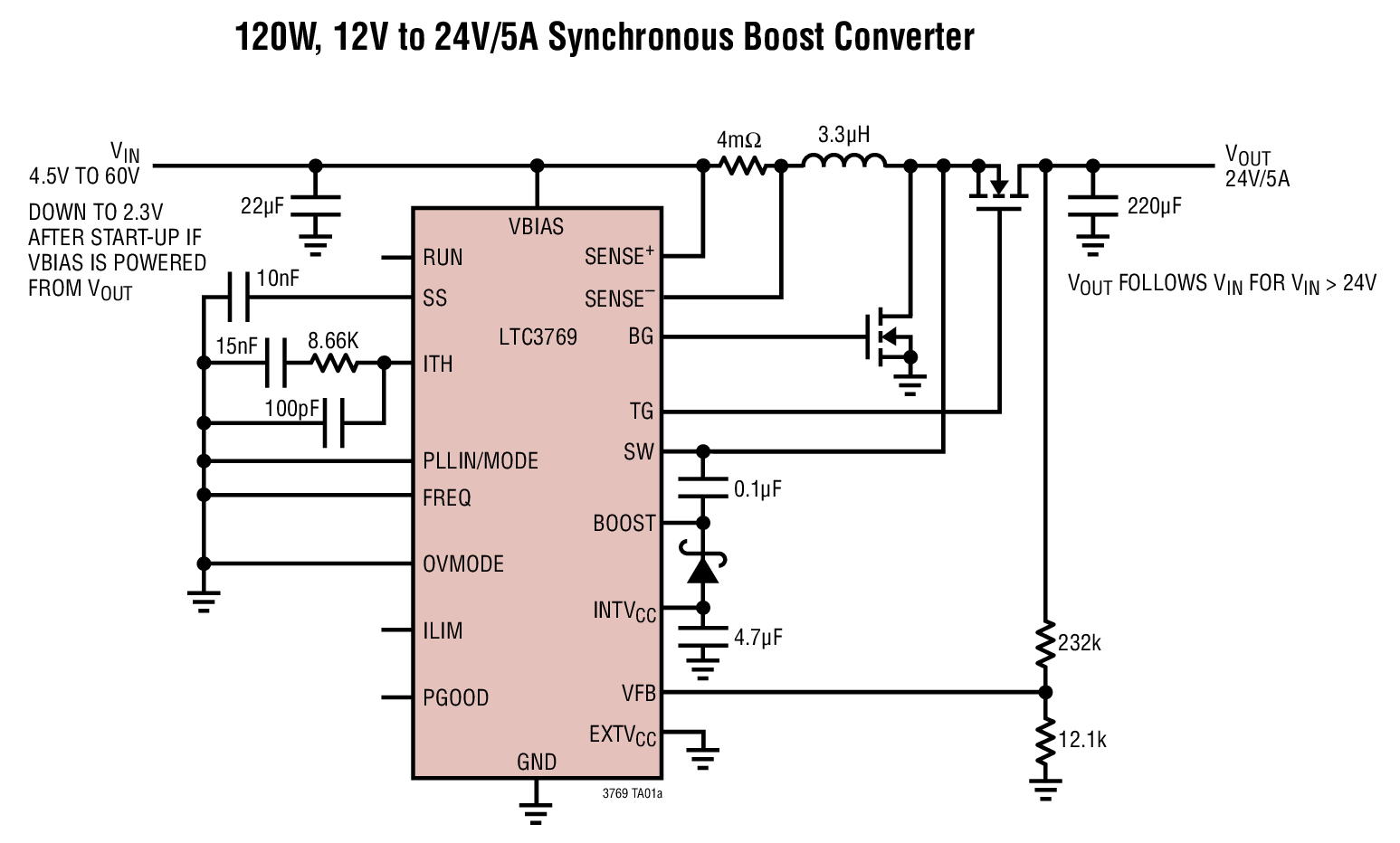

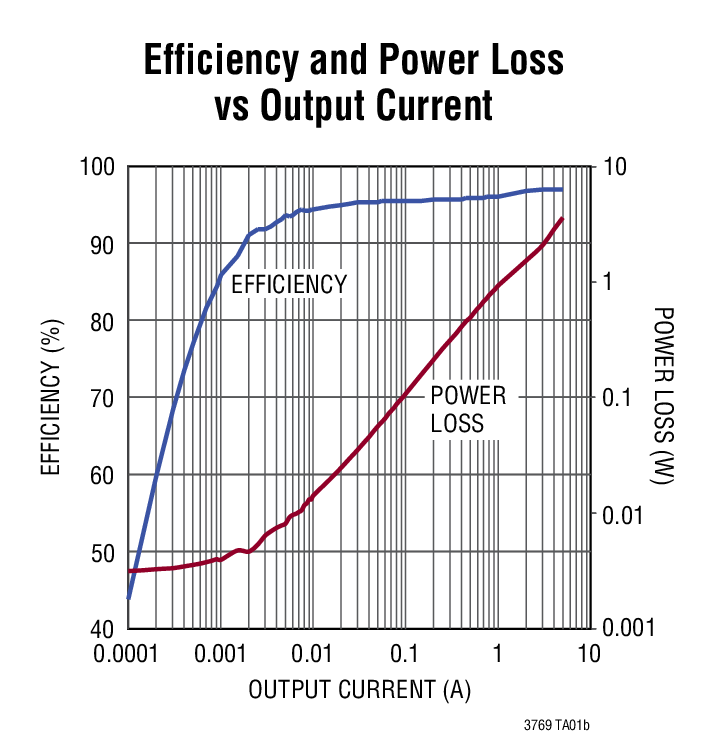

LTC3769 - 典型应用图例：

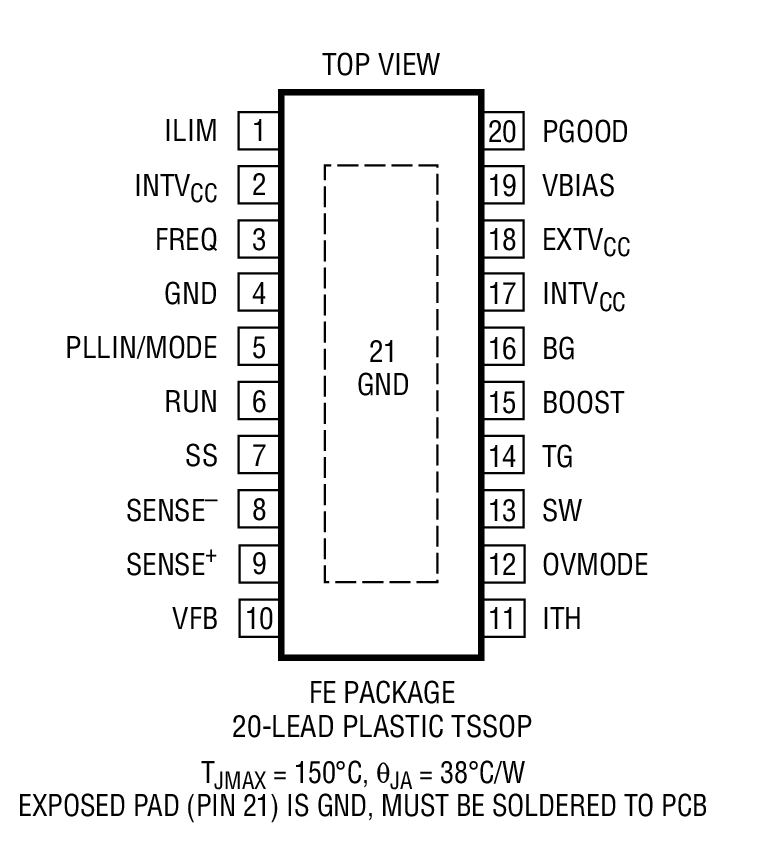

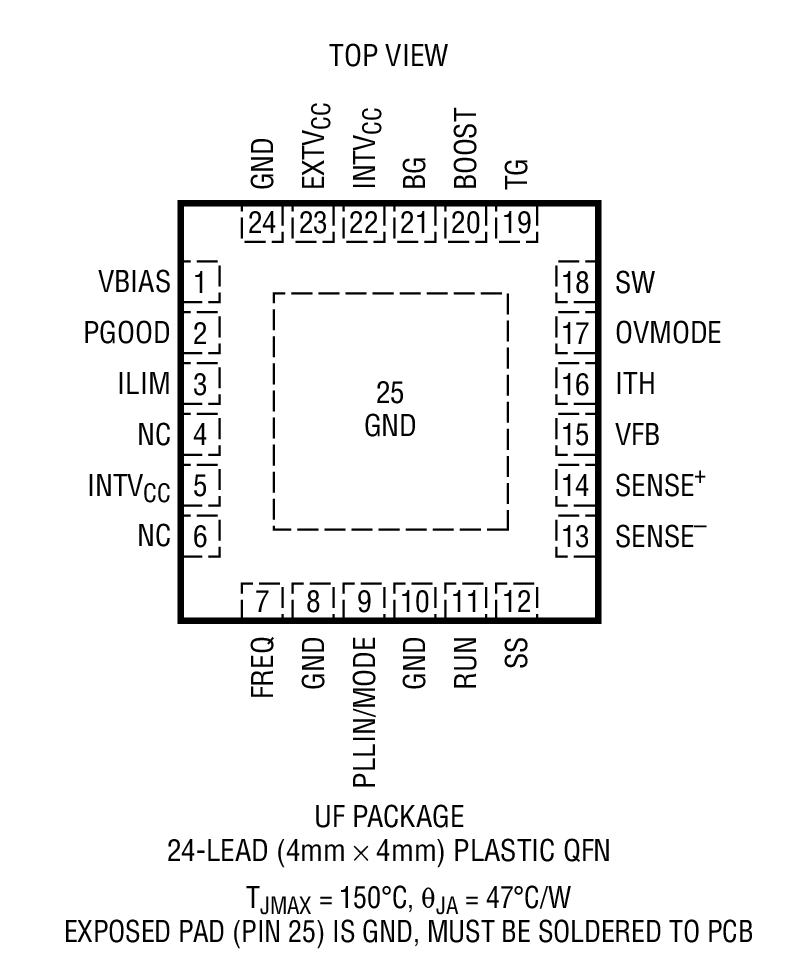

LTC3769 - 封装图解：
LTC3769 - LTC3769是60V、低 IQ、同步升压型控制器
LTC3769是Linear公司的一款微功率升压产品，LTC3769是60V、低 IQ、同步升压型控制器，本站介绍了LTC3769的封装应用图解、特点和优点、功能等，并给出了与LTC3769相关的凌力尔特元器件型号供参考。
LTC3769 - 60V、低 IQ、同步升压型控制器
LTC3769 - 60V、低 IQ、同步升压型控制器 - Linear Technology（凌力尔特）
功能描述
LTC3769 是一款高性能、单输出、同步升压型转换器控制器，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流可提升效率、减少功率损耗并降低散热要求，从而简化了高功率升压应用。28μA 的无负载静态电流延长了电池供电型系统中的运行时间。
4.5V 至 60V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3769 在启动之后能够依靠一个低至 2.3V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或者采用内部 PLL 同步至一个外部时钟。
SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择执行突发模式 (Burst Mode) 操作、脉冲跳跃模式或强制连续模式。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3769EFE#PBF | TSSOP-20 | E | $4.11 | $2.88 |
| LTC3769EFE#TRPBF | TSSOP-20 | E | $2.94 | |
| LTC3769EUF#PBF | 4x4 QFN-24 | E | $3.93 | $2.75 |
| LTC3769EUF#TRPBF | 4x4 QFN-24 | E | $2.81 | |
| LTC3769HFE#PBF | TSSOP-20 | H | $5.30 | $3.71 |
| LTC3769HFE#TRPBF | TSSOP-20 | H | $3.77 | |
| LTC3769HUF#PBF | 4x4 QFN-24 | H | $5.13 | $3.59 |
| LTC3769HUF#TRPBF | 4x4 QFN-24 | H | $3.65 | |
| LTC3769IFE#PBF | TSSOP-20 | I | $4.87 | $3.41 |
| LTC3769IFE#TRPBF | TSSOP-20 | I | $3.47 | |
| LTC3769IUF#PBF | 4x4 QFN-24 | I | $4.70 | $3.29 |
| LTC3769IUF#TRPBF | 4x4 QFN-24 | I | $3.35 | |
| LTC3769MPFE#PBF | TSSOP-20 | MP | $13.20 | $9.24 |
| LTC3769MPFE#TRPBF | TSSOP-20 | MP | $9.30 | |
| LTC3769MPUF#PBF | 4x4 QFN-24 | MP | $12.69 | $8.88 |
| LTC3769MPUF#TRPBF | 4x4 QFN-24 | MP | $8.94 |
