LT3759技术文档下载：

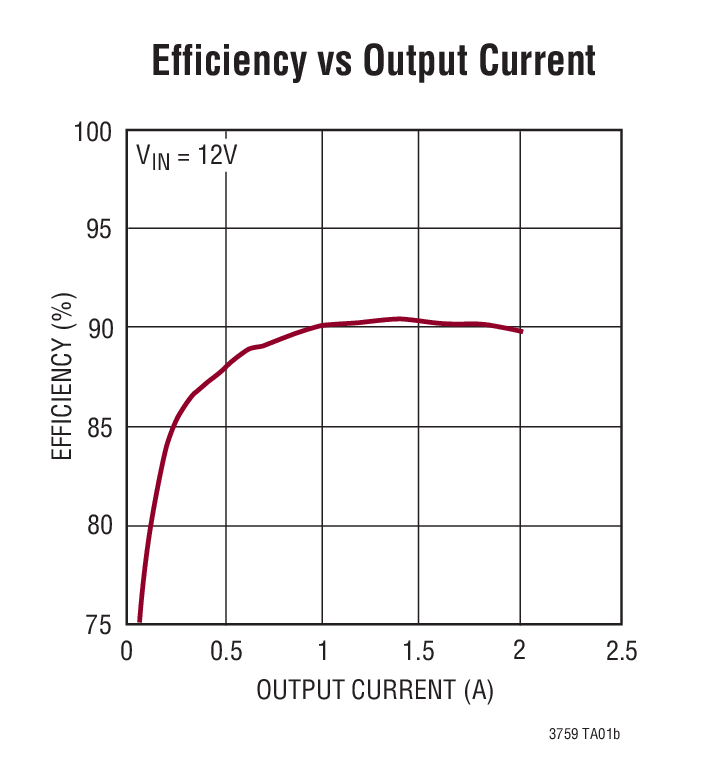

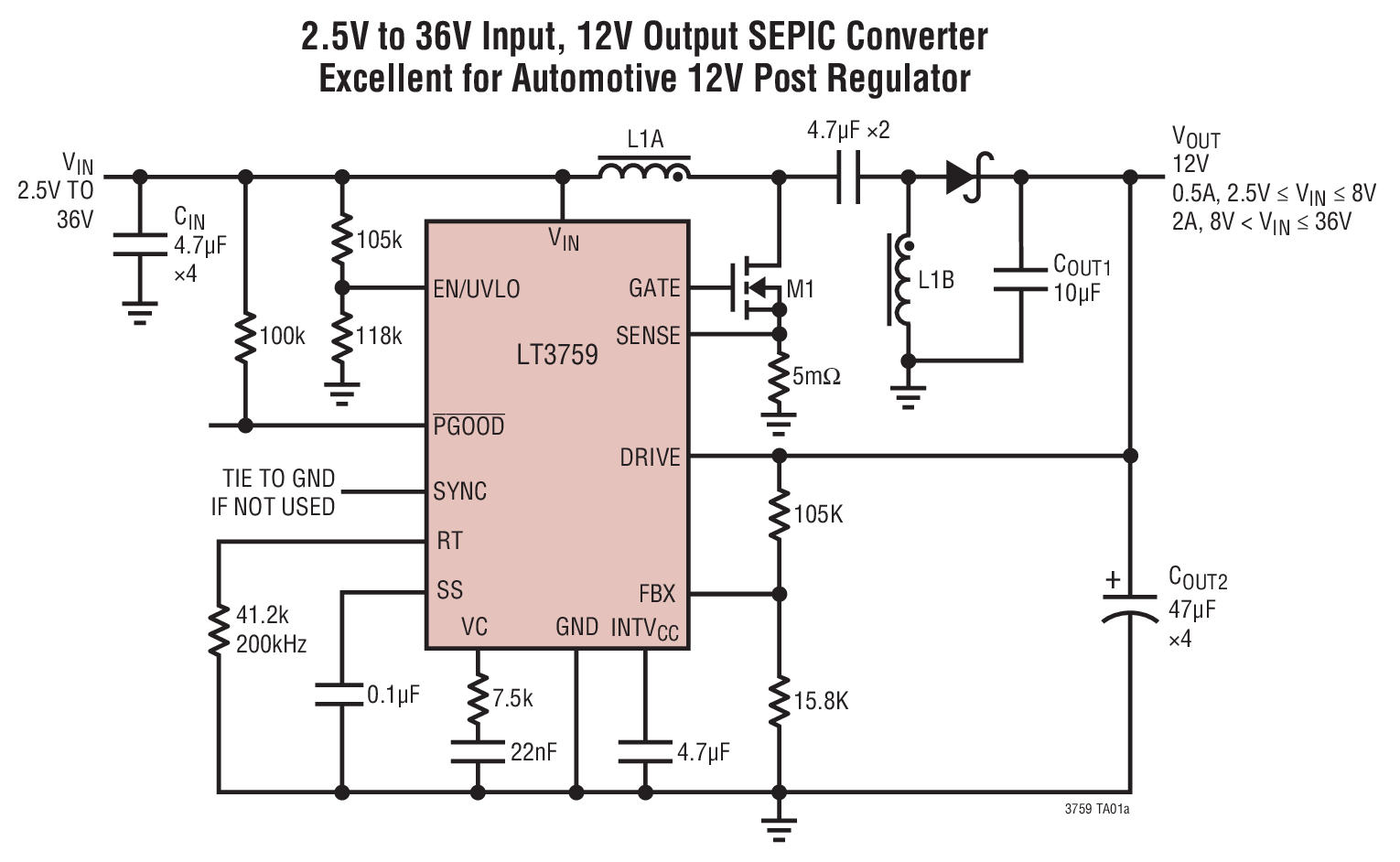

LT3759 - 典型应用图例：

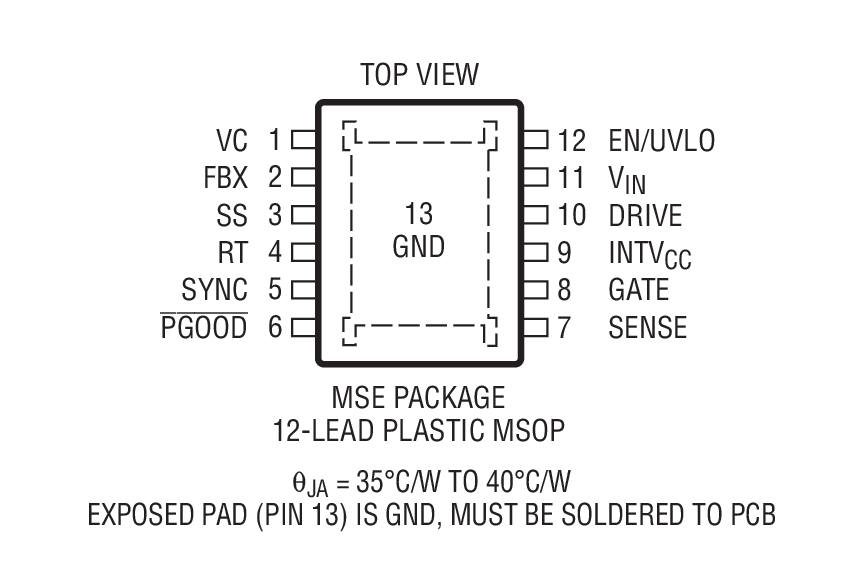

LT3759 - 封装图解：
LT3759 - LT3759是宽输入电压范围升压 / SEPIC / 负输出控制器
LT3759是Linear公司的一款负输出稳压器产品，LT3759是宽输入电压范围升压 / SEPIC / 负输出控制器，本站介绍了LT3759的封装应用图解、特点和优点、功能等，并给出了与LT3759相关的凌力尔特元器件型号供参考。
LT3759 - 宽输入电压范围升压 / SEPIC / 负输出控制器
LT3759 - 宽输入电压范围升压 / SEPIC / 负输出控制器 - Linear Technology（凌力尔特）
功能描述
LT3759 是一款宽输入范围、电流模式、DC/DC 控制器，该器件能够利用单个反馈引脚调节正输出电压或负输出电压。它可以被配置为一个升压、SEPIC 或负输出转换器。
LT3759 可驱动一个低端外部 N 沟道功率 MOSFET。一个内部 LDO 稳压器从 VIN 或 DRIVE 吸取功率，以为栅极驱动器提供一个高达 4.75V 的电源。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。LT3759 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz)，或者采用 SYNC 引脚来使其同步至一个外部时钟。
LT3759 具有软起动和频率折返功能，用于在启动和输出短路期间限制电感器电流。FBX 引脚上的一个窗口比较器负责通过 PGOOD 引脚进行报告，以提供输出电压状态指示。该器件采用 12 引脚裸露衬垫 MSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3759EMSE#PBF | MS-12E | E | $3.36 | $2.35 |
| LT3759EMSE#TRPBF | MS-12E | E | $2.41 | |
| LT3759HMSE#PBF | MS-12E | H | $4.11 | $2.88 |
| LT3759HMSE#TRPBF | MS-12E | H | $2.94 | |
| LT3759IMSE#PBF | MS-12E | I | $3.62 | $2.53 |
| LT3759IMSE#TRPBF | MS-12E | I | $2.59 |
