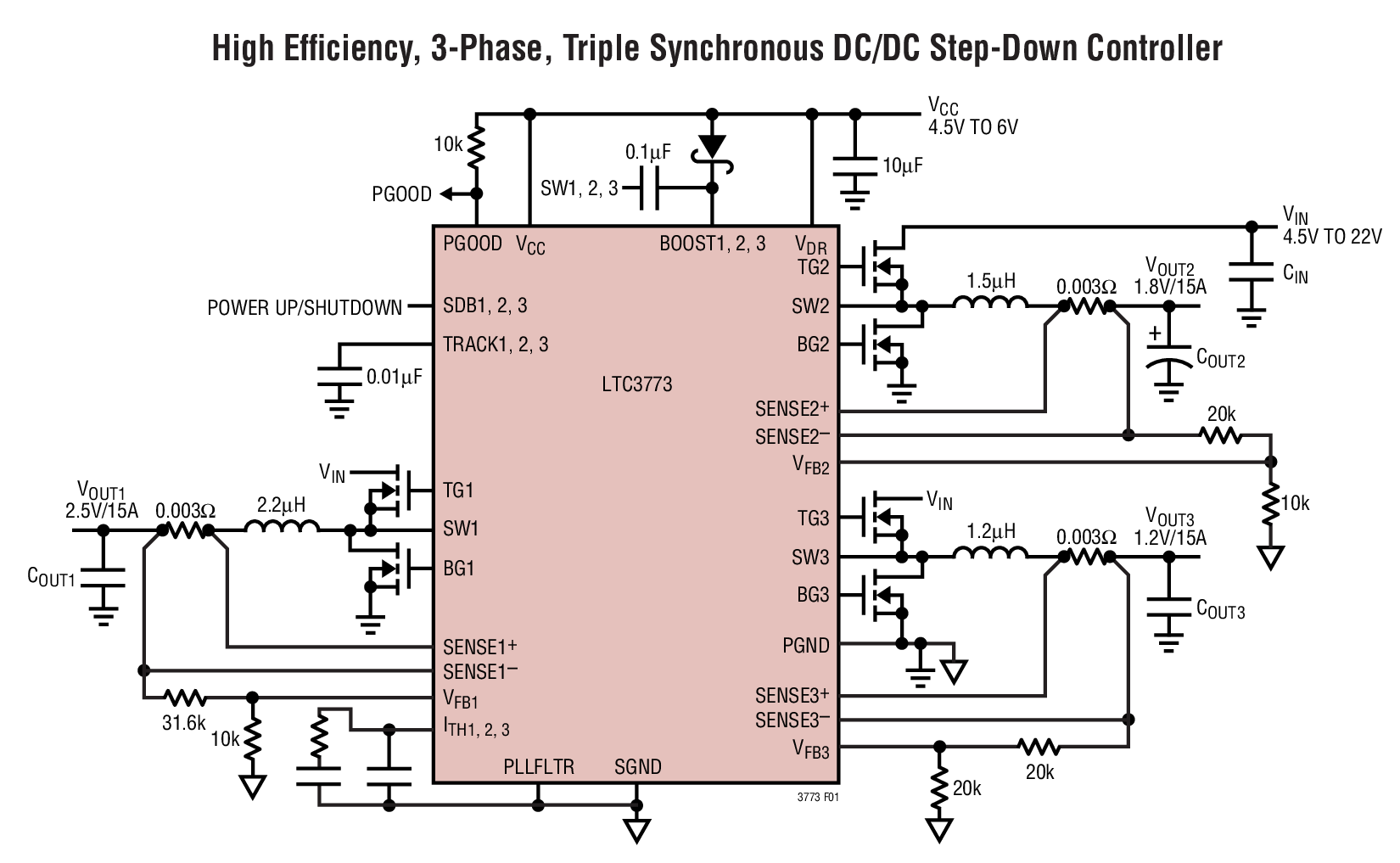

LTC3773 - 典型应用图例：

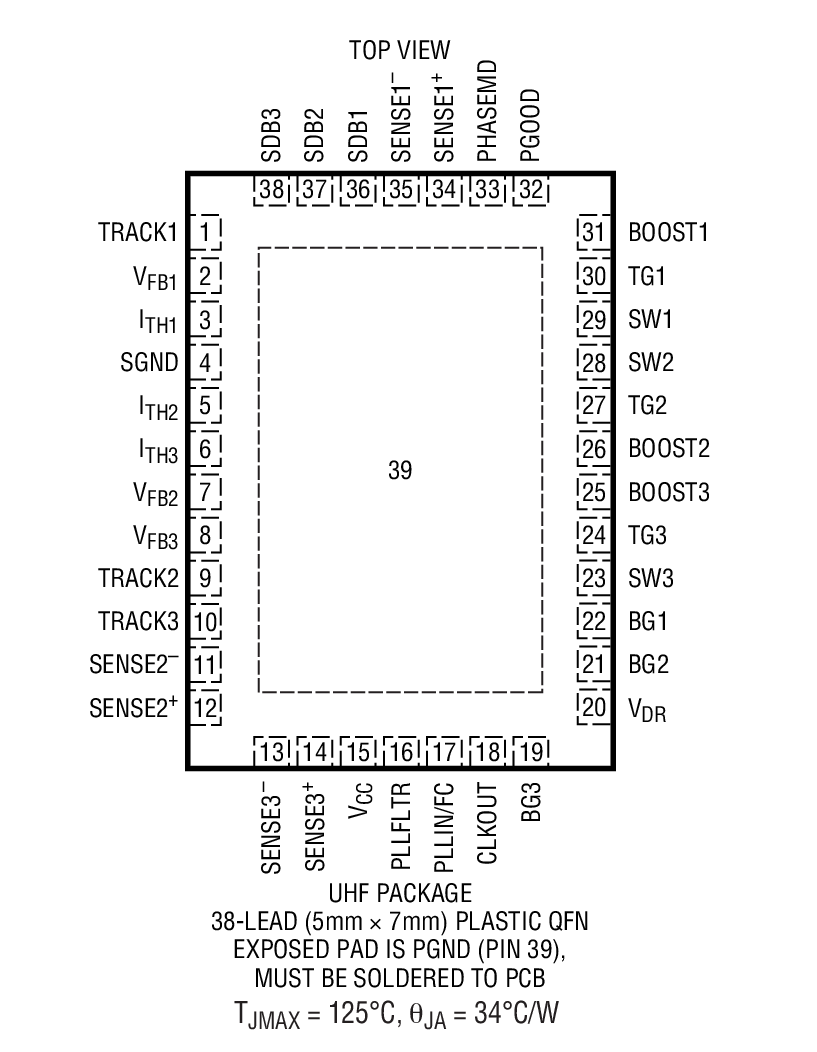

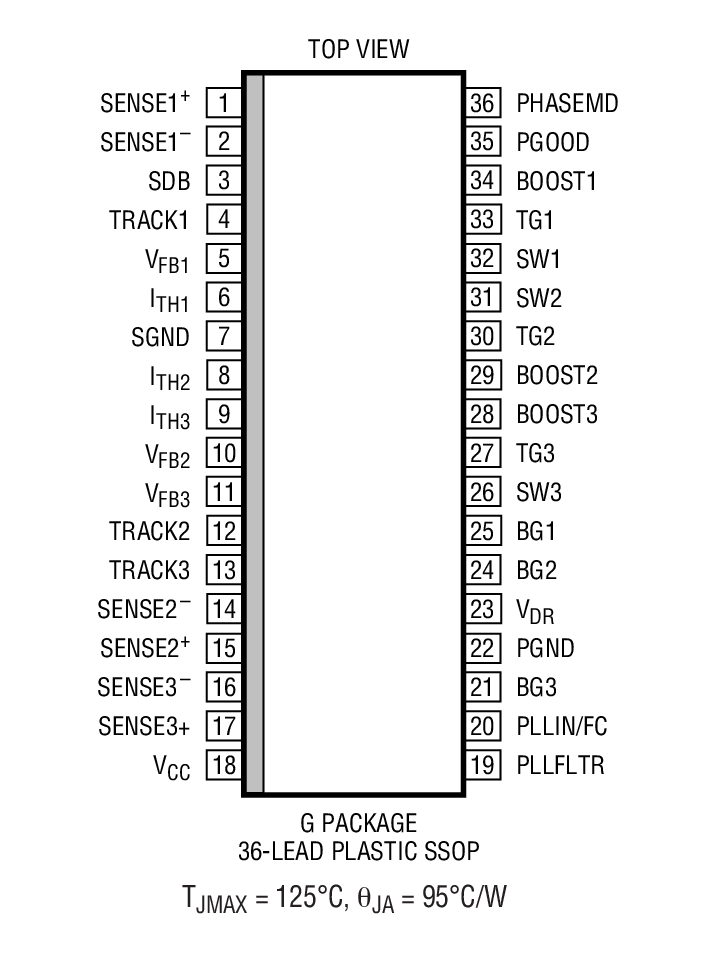

LTC3773 - 封装图解：

LTC3773 - LTC3773是具电源升/降跟踪功能的三路输出、同步、三相 DC/DC 控制器

LTC3773是Linear公司的一款多输出降压产品，LTC3773是具电源升/降跟踪功能的三路输出、同步、三相 DC/DC 控制器，本站介绍了LTC3773的封装应用图解、特点和优点、功能等，并给出了与LTC3773相关的凌力尔特元器件型号供参考。

LTC3773 - 具电源升/降跟踪功能的三路输出、同步、三相 DC/DC 控制器

LTC3773 - 具电源升/降跟踪功能的三路输出、同步、三相 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3773 是一款高性能、三相、三路输出同步降压型开关稳压控制器，具有输出电压电源升/降跟踪能力。该控制器允许进行顺序、重合或比例式跟踪。

该三相控制器以 120° 的相位分离和高达每相 700kHz 的频率对其输出级进行驱动，从而最大限度地减小了 RMS 输入电流。通过采用可选的突发模式操作，能够实现轻负载效率的最大化。0.6V 精准基准支持 0.6V 至 5V 的输出电压。

故障保护功能包括输出过压闭锁、输入欠压闭锁以及短路或过载条件下的电流折返。

特点

内置 MOSFET 驱动器的电流模式控制器

可设置的电源升/降跟踪

宽 VIN 范围：3.3V 至 36V (VCC = 5V)

在整个温度范围内具有 ±1% 0.6V VFB 准确度

电源良好输出电压监视器

可锁相或可调频率：160kHz 至 700kHz

OPTI-LOOP 补偿最大限度地减小了 COUT

电流折返和过压保护

在轻负载条件下可选择连续、间断或突发模式 (Burst Mode) 操作

可编程相位操作

采用 5mm x 7mm QFN 和 36 引脚 SSOP 封装

应用

服务器、电信、工业电源

通用型多电源轨 DC/DC

FPGA 和 DSP 要求

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3773EG#PBF	SSOP-36	E	$5.64	$3.95
LTC3773EG#TRPBF	SSOP-36	E		$4.01
LTC3773EUHF	5x7 QFN-38	E	$5.64	$3.96
LTC3773EUHF#PBF	5x7 QFN-38	E	$5.64	$3.95
LTC3773EUHF#TRPBF	5x7 QFN-38	E		$4.01
