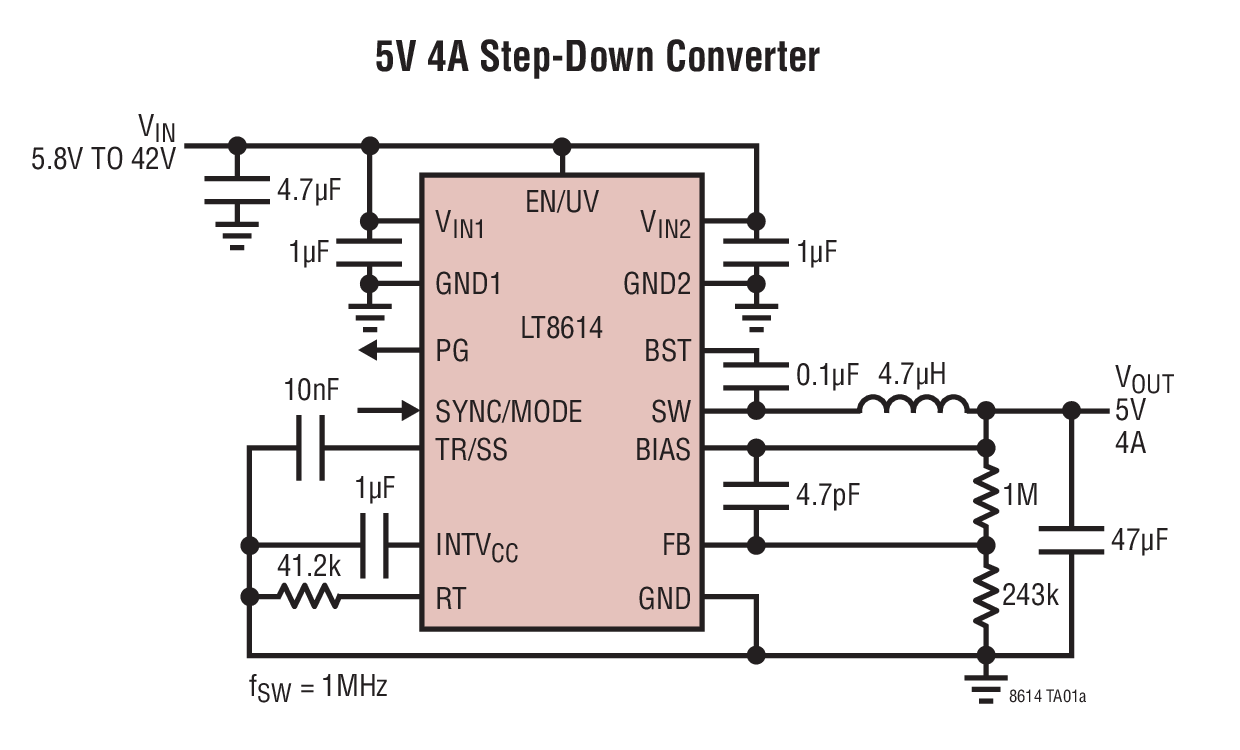

LT8614典型应用图例一

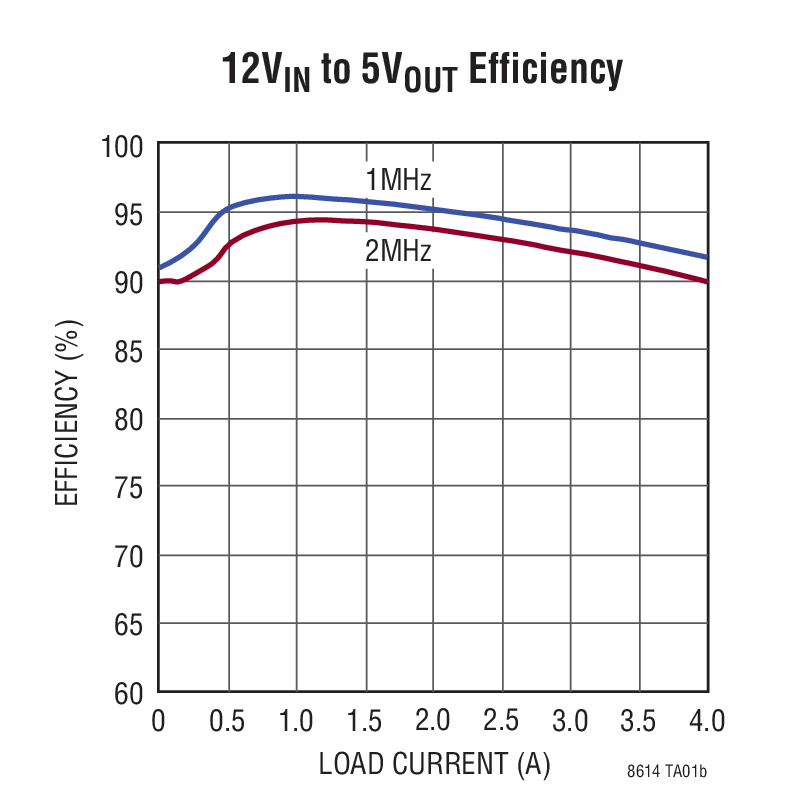

LT8614典型应用图例二
LT8614 - 封装图解：

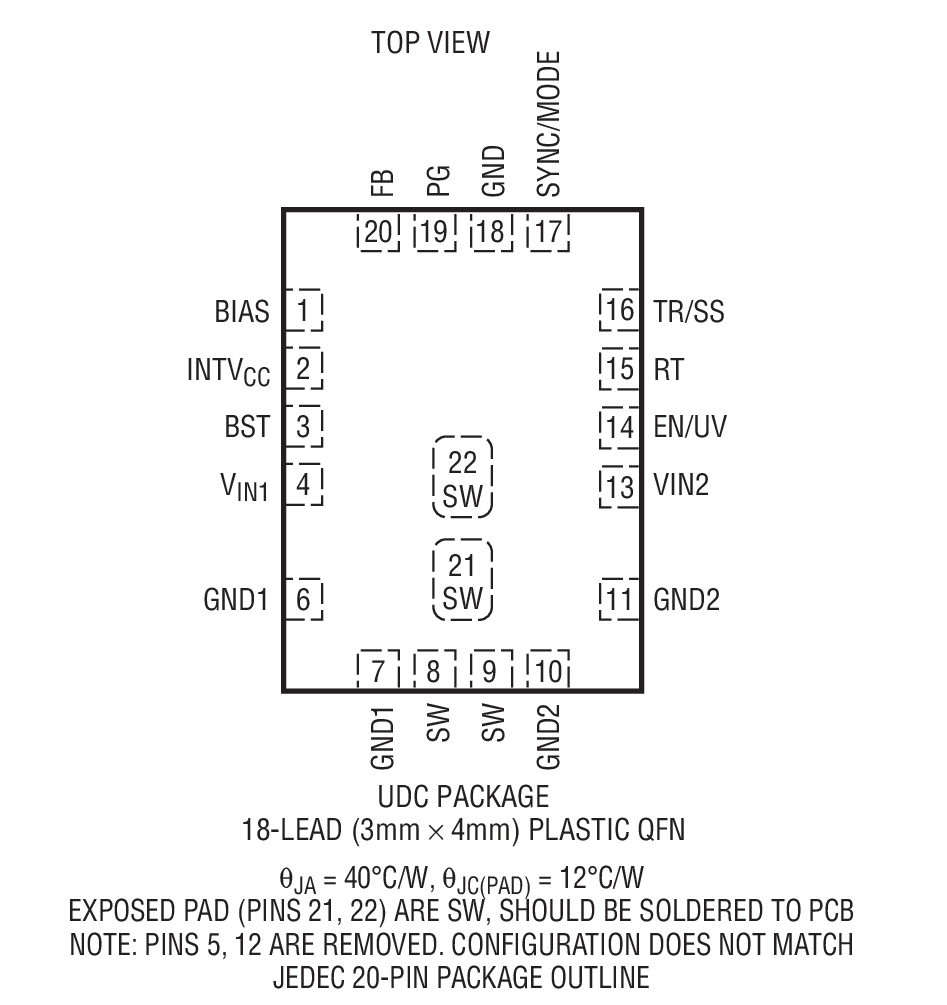

LT8614封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT8614介绍

LT8614 - LT8614是具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher

LT8614是LINEAR凌力尔特公司的一款内部开关电源降压产品，LT8614是LT8614是具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher，本站介绍了LT8614的封装应用图解、特点和优点、功能等，并给出了与LT8614相关的LINEAR元器件型号供参考。

LT8614 - LT8614是具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher - 内部开关电源降压 - 航天和严酷环境 - 凌力尔特

LT8614 - 具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher

LT8614 - 具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher - Linear Technology（凌力尔特）

功能描述

LT8614 降压型稳压器采用 Silent Switcher 架构，专为最大限度地降低 EMI / EMC 辐射并在高达 3MHz 的频率下提供高效率而设计。其单片式结构采用 3mm x 4mm QFN 封装进行组装，内置了集成型电源开关和所有必要的电路，因而造就了一款 PCB 占板面积极小的解决方案。2.5μA 的超低静态电流 (当输出处于全面调节状态时) 可实现那些要求在非常小负载电流条件下获得极高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应，而且输出电压纹波低于 10mVP-P。

LT8614 可在高频条件下实现高 VIN 至 低 VOUT 转换，并具有 30ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的，即使采用了一个饱和电感器也不例外。

基本功能内置于器件之中并且简单易用：一个漏极开路 PG 引脚负责在输出处于调节状态时发出指示信号。SYNC 引脚用于实现时钟同步以及突发模式操作或脉冲跳跃模式的选择。软起动和跟踪功能通过 TR/SS 引脚来使用。一个准确的使能门限可采用 EN/UV 引脚设定，而一个位于 RT 引脚的电阻器则负责设置开关频率。

特点
  • Silent Switcher™ 架构： 超低 EMI / EMC 辐射
  • 在高频下实现高效率 效率高达 96% (在 1MHz) 效率高达 94% (在 2MHz)
  • 宽输入电压范围： 3.4V 至 42V
  • 超低静态电流突发模式 (Burst Mode) 操作： 2.5μA IQ (调节 12VIN 至 3.3VOUT) 输出纹波 <10mVP-P
  • 快速最小导通时间： 30ns
  • 在所有条件下均可提供低压差：200mV (在 1A)
  • 可在过载情况下安全承受电感器饱和
  • 可调及可同步频率范围： 200kHz 至 3MHz
  • 峰值电流模式操作
  • 准确的 1V 使能引脚门限
  • 内部补偿
  • 输出软起动和跟踪
  • 小外形 18 引脚 3mm x 4mm QFN 封装
    • 应用
  • 汽车和工业电源
  • 通用降压
  • GSM 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8614EUDC#PBF 3x4 QFN-18 E $6.07 $4.25
    LT8614EUDC#TRPBF 3x4 QFN-18 E $4.31
    LT8614HUDC#PBF 3x4 QFN-18 H $7.04 $4.93
    LT8614HUDC#TRPBF 3x4 QFN-18 H $4.99
    LT8614IUDC#PBF 3x4 QFN-18 I $6.69 $4.68
    LT8614IUDC#TRPBF 3x4 QFN-18 I $4.74
