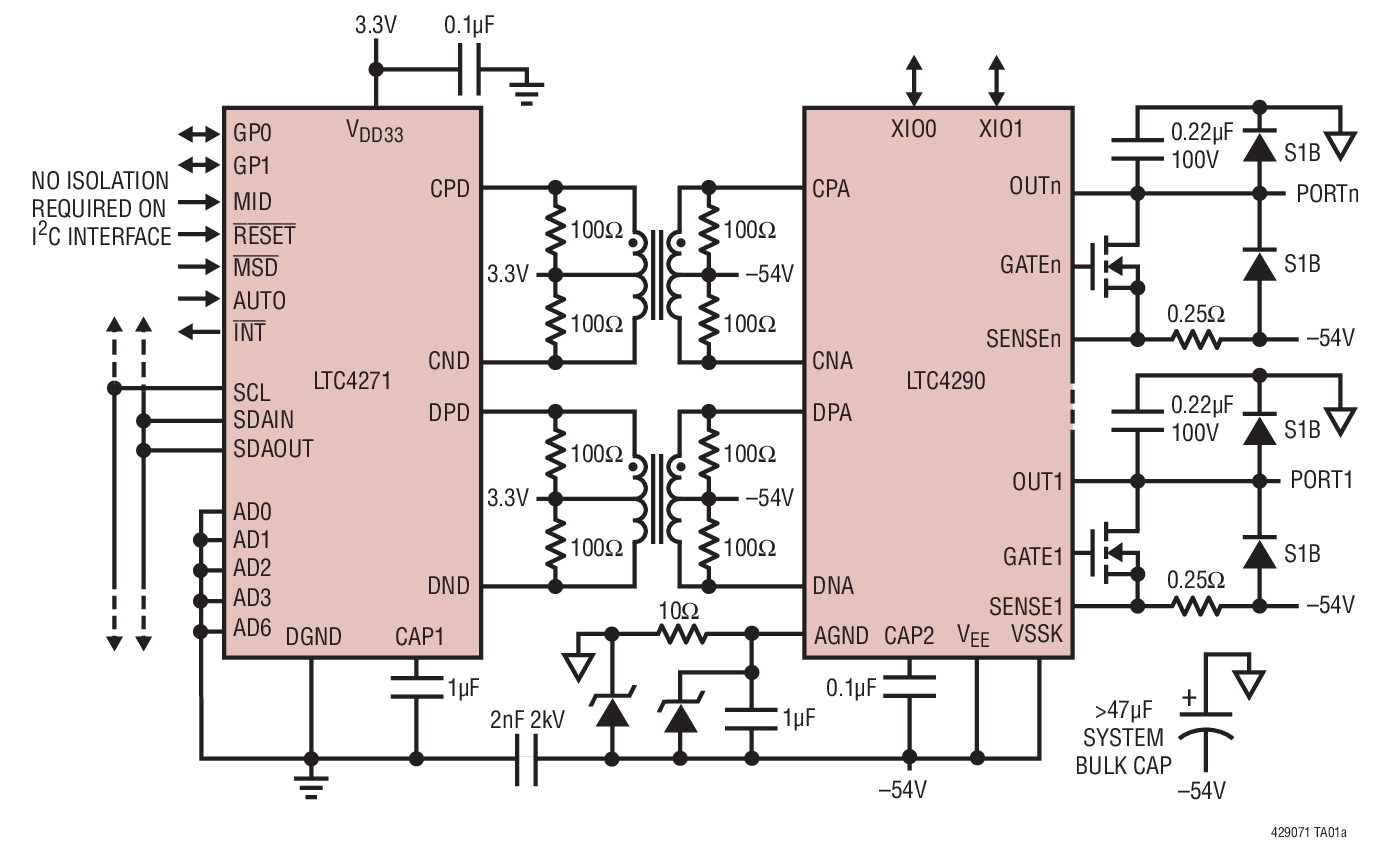

LTC4290 & LTC4271 - 典型应用图例：

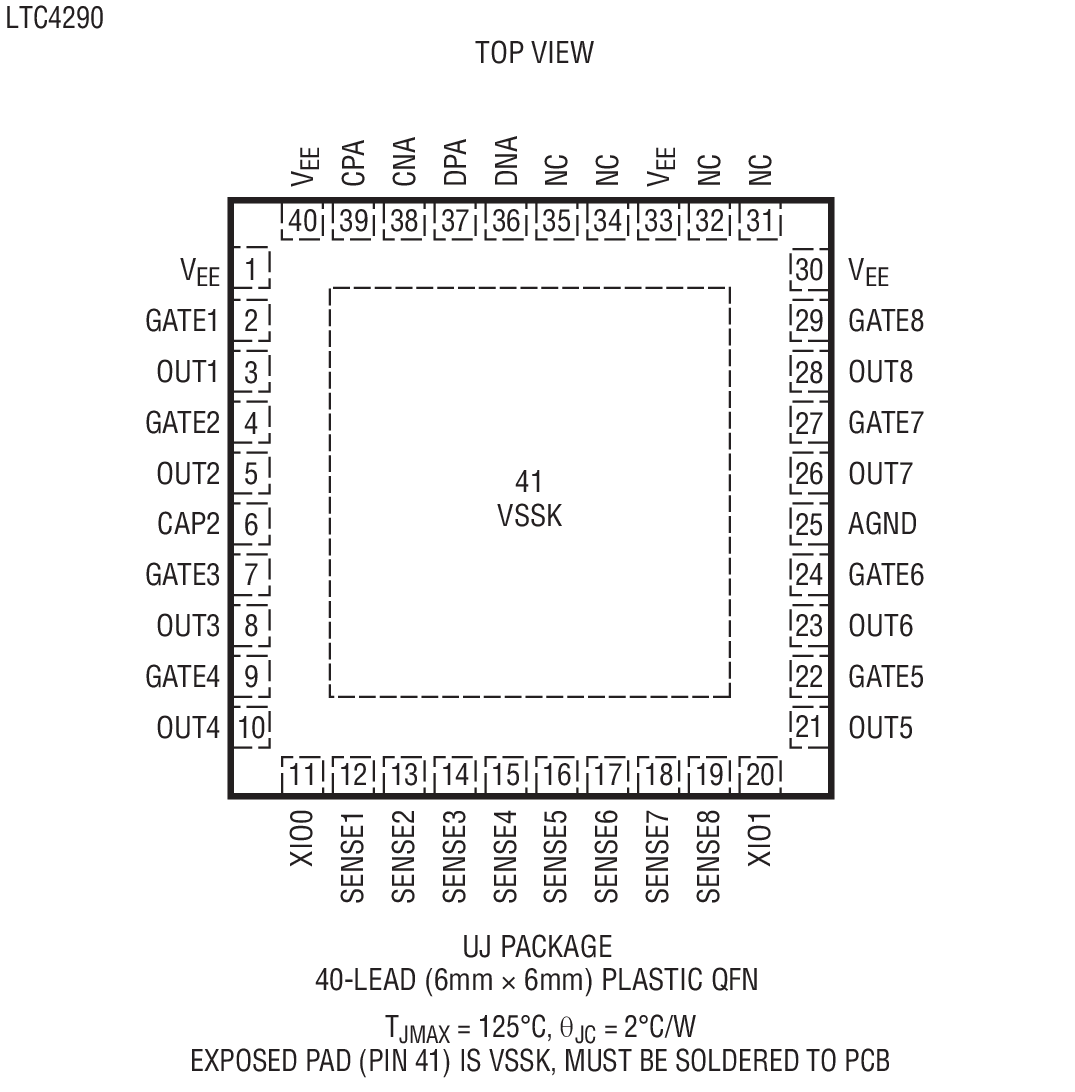

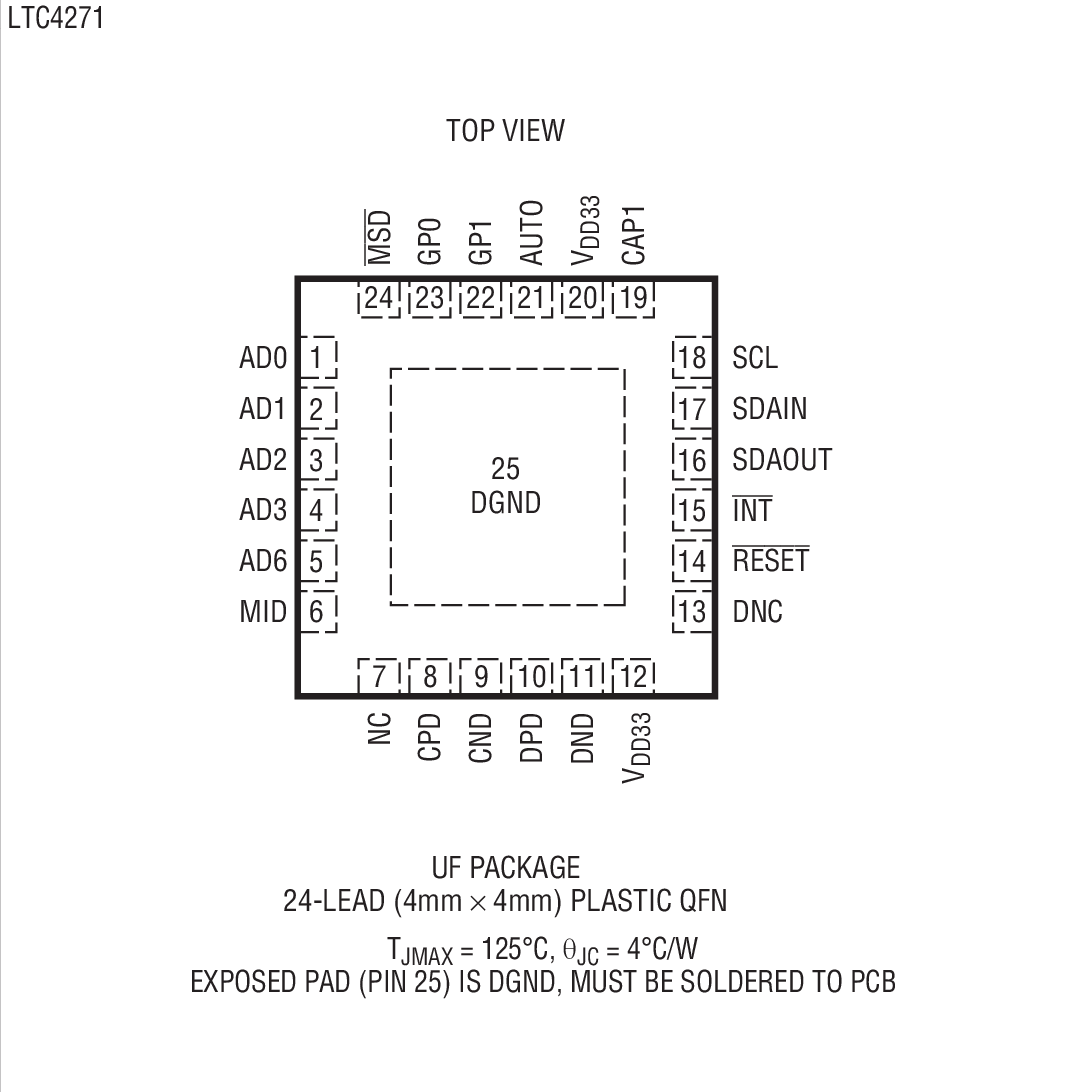

LTC4290 & LTC4271 - 封装图解：

LTC4290 & LTC4271 - LTC4290 & LTC4271是8 端口 PoE / PoE+ / LTPoE++ PSE 控制器

LTC4290 & LTC4271是Linear公司的一款供电设备 (PSE)产品，LTC4290 & LTC4271是8 端口 PoE / PoE+ / LTPoE++ PSE 控制器，本站介绍了LTC4290 & LTC4271的封装应用图解、特点和优点、功能等，并给出了与LTC4290 & LTC4271相关的凌力尔特元器件型号供参考。

LTC4290 & LTC4271 - 8 端口 PoE / PoE+ / LTPoE++ PSE 控制器

LTC4290 / LTC4271 - 8 端口 PoE / PoE+ / LTPoE++ PSE 控制器 - Linear Technology（凌力尔特）

功能描述

LTC4290 / LTC4271 芯片组是 8 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。通过采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器，LTC4290 / LTC4271 芯片组提供了业界最低的热耗散。

高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓免疫力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。LTC4290 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。

LTC4290 / LTC4271 可提供多个功率等级，允许向 PD 输送高达 90W 的功率。

特点

8 个独立的 PSE 通道

符合 IEEE 802.3at Type 1 和 Type 2 标准

芯片组可提供电隔离降低 BOM (材料清单) 成本免除多达 6 个高速光耦合器免除隔离型 3.3V 电源

低功耗每个通道具有 0.25Ω 的检测电阻

非常高可靠性的 4 点 PD 检测两点施加电压两点施加电流

VEE 和 VPORT 监视

1 秒滚动 IPORT 求平均

支持 2 对和 4 对输出功率

1MHz I2C 兼容型串行控制接口

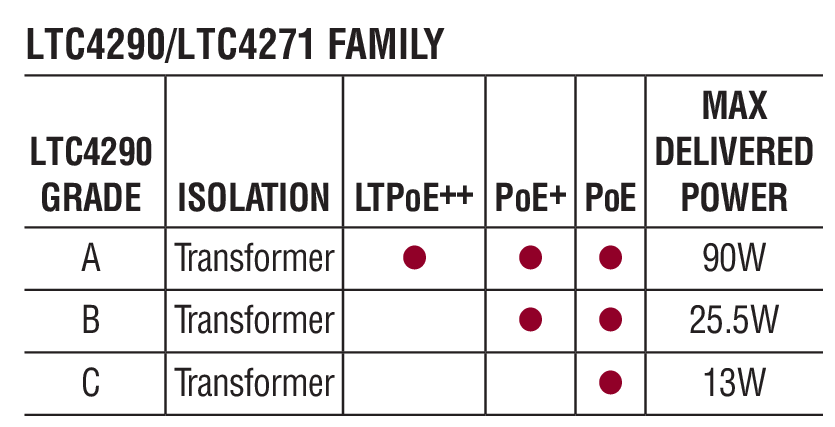

提供三种功率等级 A 级 ─ LTPoE++TM 38.7W 至 90W B 级 ─ PoE+ 25.5W C 级 ─ PoE 13W

采用 40 引脚 6mm x 6mm (LTC4290) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装

应用

PoE PSE 开关 / 路由器

PoE PSE 中跨

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4290AIUJ#PBF	6x6 QFN-40	I	$11.43	$8.00
LTC4290AIUJ#TRPBF	6x6 QFN-40	I		$8.06
LTC4290BIUJ#PBF	6x6 QFN-40	I	$10.00	$7.00
LTC4290BIUJ#TRPBF	6x6 QFN-40	I		$7.06
LTC4290CIUJ#PBF	6x6 QFN-40	I	$10.00	$7.00
LTC4290CIUJ#TRPBF	6x6 QFN-40	I		$7.06
