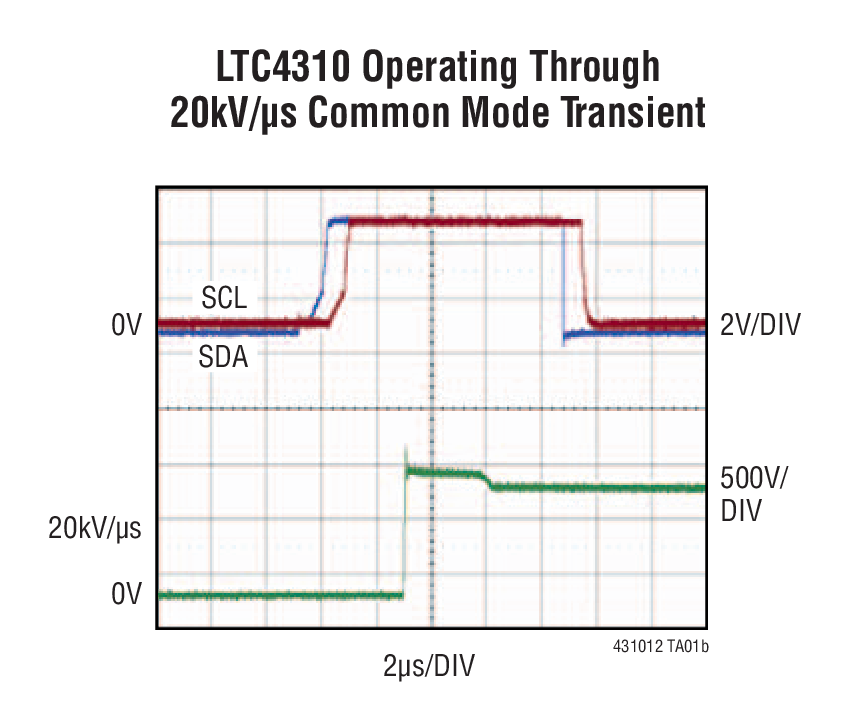

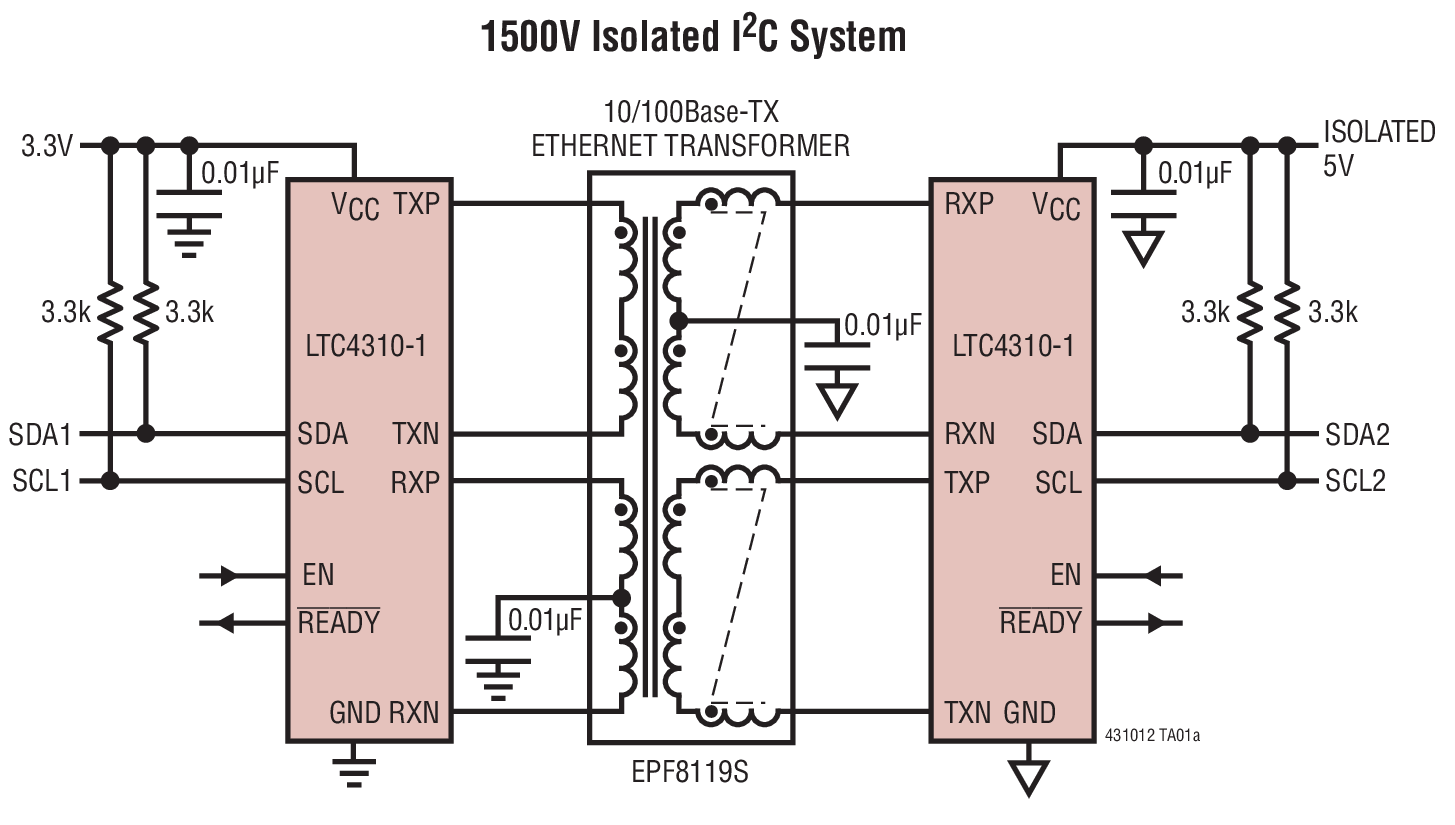

LTC4310-1 - 典型应用图例：

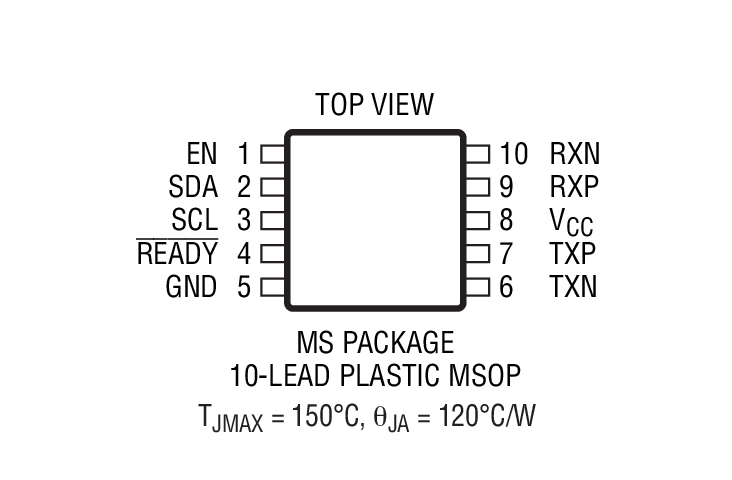

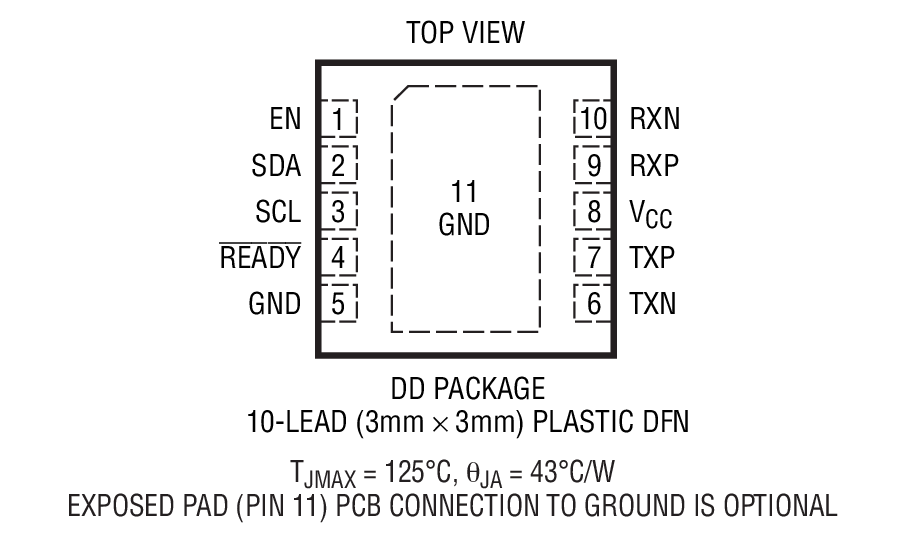

LTC4310-1 - 封装图解：

LTC4310-1 - LTC4310-1是可热插拔的 I2C 隔离器

LTC4310-1是Linear公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4310-1是可热插拔的 I2C 隔离器，本站介绍了LTC4310-1的封装应用图解、特点和优点、功能等，并给出了与LTC4310-1相关的凌力尔特元器件型号供参考。

LTC4310-1 - 可热插拔的 I2C 隔离器

LTC4310-1 / LTC4310-2 - 可热插拔的 I2C 隔离器 - Linear Technology（凌力尔特）

功能描述

LTC4310 在两根接地点相互隔离的 I2C 总线之间提供了双向 I2C 通信。每个 LTC4310 将 I2C 总线逻辑状态编码为信号，这些信号通过一个隔离势垒传输至另一个 LTC4310。接收端的 LTC4310 对传输信号进行解码，并将其 I2C 总线驱动至合适的逻辑状态。隔离势垒可通过一个廉价的以太网变压器或其他变压器进行桥接，以在达几千伏的电压差两端实现通信；或者，对于较低电压隔离也可以利用电容器来进行隔离势垒的桥接。LTC4310-1 的目标是在 100kHz I2C 系统中使用，而 LTC4310-2 的目标应用则是 400kHz I2C 系统。

上升时间加速器在 SCL 和 SDA 上升沿上提供了强大的上拉电流，以满足重负载系统的上升时间规格要求。当一块板卡在一根工作总线上进行插拔操作时，数据和时钟热插拔 (Hot SwapTM) 电路可防止发生数据损坏。当某根总线被阻塞于低电平达 37ms 时，LTC4310 将关断其下拉器件，并产生多达 16 个时钟和一个 STOP (停止) 位以试图释放该总线。当把 EN 引脚驱动至低电平时，LTC4310 将被设定于一种非常低电流的停机模式以实现节能。

特点

在两根隔离总线之间提供了双向 I2C 通信

利用廉价的以太网变压器或电容器实现完全隔离

低电压电平移位

I2C 最大工作频率： 100kHz (LTC4310-1) 400kHz (LTC4310-2)

符合 I2C 规格的 VOL、VIL

±5kV 人体模型 ESD 保护

上升时间加速器

SDA、SCL 热插拔

非常低的停机电流

阻塞总线断接和恢复

热停机

10 引脚 MSOP 和 3mm x 3mm DFN 封装

应用

隔离 I2C、SMBus 和 PMBus 接口

隔离型电源

正至负电源轨通信

以太网供电

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4310CDD-1#PBF	3x3 DFN-10	C	$2.11	$1.48
LTC4310CDD-1#TRPBF	3x3 DFN-10	C		$1.54
LTC4310CDD-2#PBF	3x3 DFN-10	C	$2.11	$1.48
LTC4310CDD-2#TRPBF	3x3 DFN-10	C		$1.54
LTC4310CMS-1#PBF	MS-10	C	$2.11	$1.48
LTC4310CMS-1#TRPBF	MS-10	C		$1.54
LTC4310CMS-2#PBF	MS-10	C	$2.11	$1.48
LTC4310CMS-2#TRPBF	MS-10	C		$1.54
LTC4310IDD-1#PBF	3x3 DFN-10	I	$2.54	$1.78
LTC4310IDD-1#TRPBF	3x3 DFN-10	I		$1.84
LTC4310IDD-2#PBF	3x3 DFN-10	I	$2.54	$1.78
LTC4310IDD-2#TRPBF	3x3 DFN-10	I		$1.84
LTC4310IMS-1#PBF	MS-10	I	$2.54	$1.78
LTC4310IMS-1#TRPBF	MS-10	I		$1.84
LTC4310IMS-2#PBF	MS-10	I	$2.54	$1.78
LTC4310IMS-2#TRPBF	MS-10	I		$1.84
