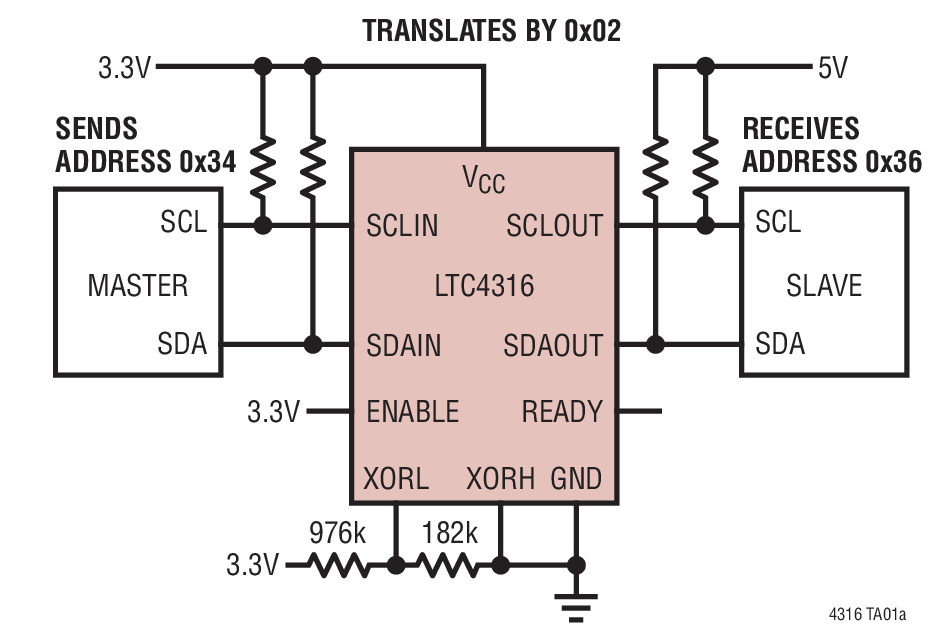

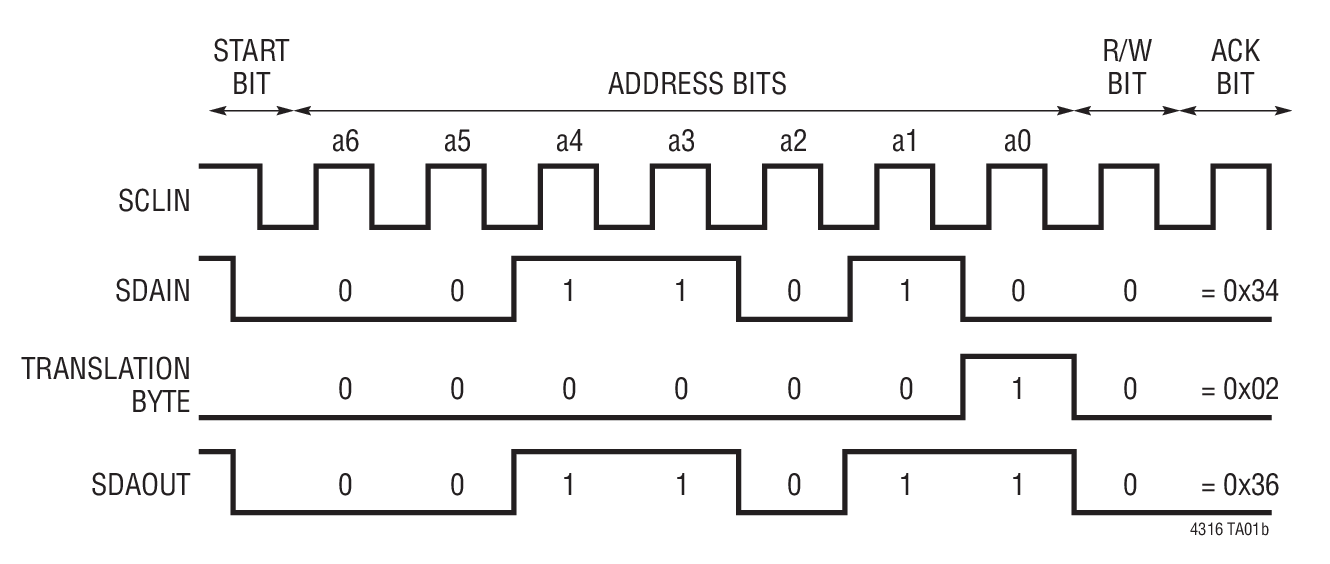

LTC4316 - 典型应用图例：

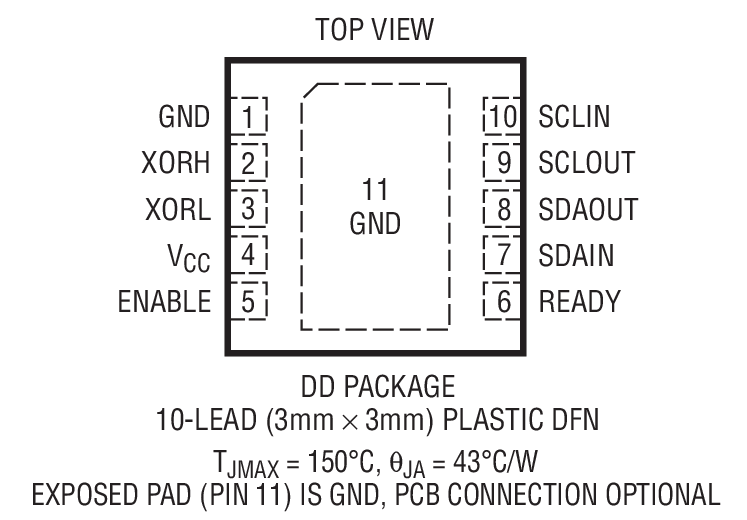

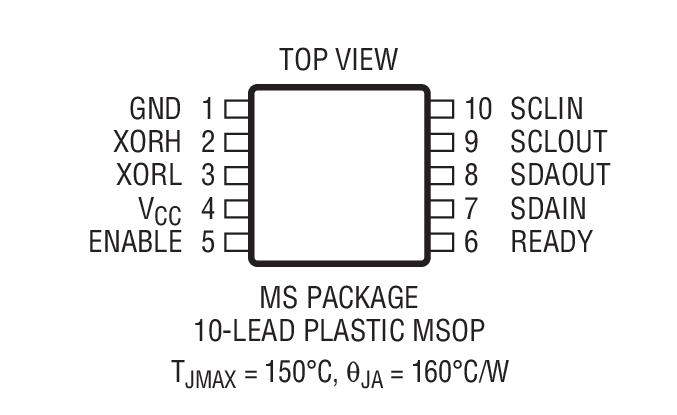

LTC4316 - 封装图解：

LTC4316 - LTC4316是单通道 I²C / SMBus 地址转换器

LTC4316是Linear公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4316是单通道 I²C / SMBus 地址转换器，本站介绍了LTC4316的封装应用图解、特点和优点、功能等，并给出了与LTC4316相关的凌力尔特元器件型号供参考。

LTC4316 - 单通道 I²C / SMBus 地址转换器

LTC4316 - 单通道 I²C / SMBus 地址转换器 - Linear Technology（凌力尔特）

功能描述

LTC4316 使得能够把一个或多个 I2C 或 SMBus 受控器件的硬连线地址转换至一个不同的地址。这允许具有相同硬连线地址的受控器共存于同一根总线。选择新的地址仅需分立式电阻器，并且无需软件编程。可提供多达 127 种不同的地址转换。

LTC4316 采用了一种直通模式，该模式可停用地址转换，并由主控器来提供通用调用寻址。LTC4316 专为实现从异常总线情况 (比如：总线被阻塞于低电平或 STOP 位提前动作) 的自动恢复而设计。

器件型号输入通道的数目输出通道的数目LTC431611LTC431712LTC431822

特点

允许具有相同地址的多个受控器在同一根总线上共存

可利用电阻器来配置地址转换

无需软件编程

可兼容 SMBus、I2C 和 I2C 快速模式

直通模式可提供通用调用寻址

±4kV 人体模型 (HBM) ESD 坚固性

用于 2.5V、3.3V 和 5V 总线的电平转换

阻塞总线超时

在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损

支持总线热插拔 (Hot SwapTM)

10 引脚 MSOP 封装和 DFN 3mm x 3mm 封装

应用

I2C、SMBus 地址扩展

地址转换

服务器

电信

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4316CDD#PBF	3x3 DFN-10	C	$2.07	$1.45
LTC4316CDD#TRPBF	3x3 DFN-10	C	$2.13	$1.51
LTC4316CMS#PBF	MS-10	C	$2.07	$1.45
LTC4316CMS#TRPBF	MS-10	C	$2.13	$1.51
LTC4316IDD#PBF	3x3 DFN-10	I	$2.38	$1.67
LTC4316IDD#TRPBF	3x3 DFN-10	I	$2.44	$1.73
LTC4316IMS#PBF	MS-10	I	$2.38	$1.67
LTC4316IMS#TRPBF	MS-10	I	$2.44	$1.73
