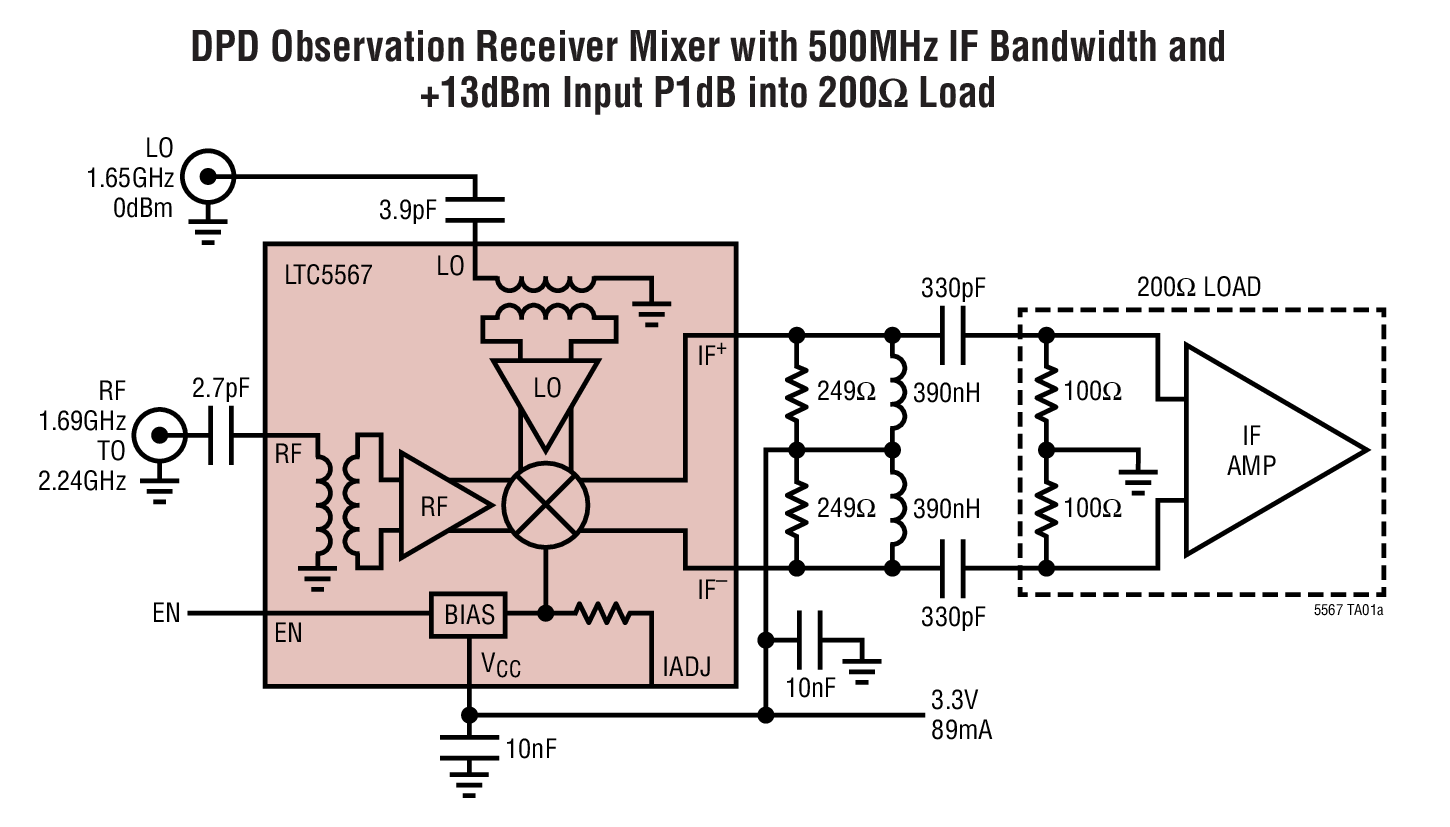

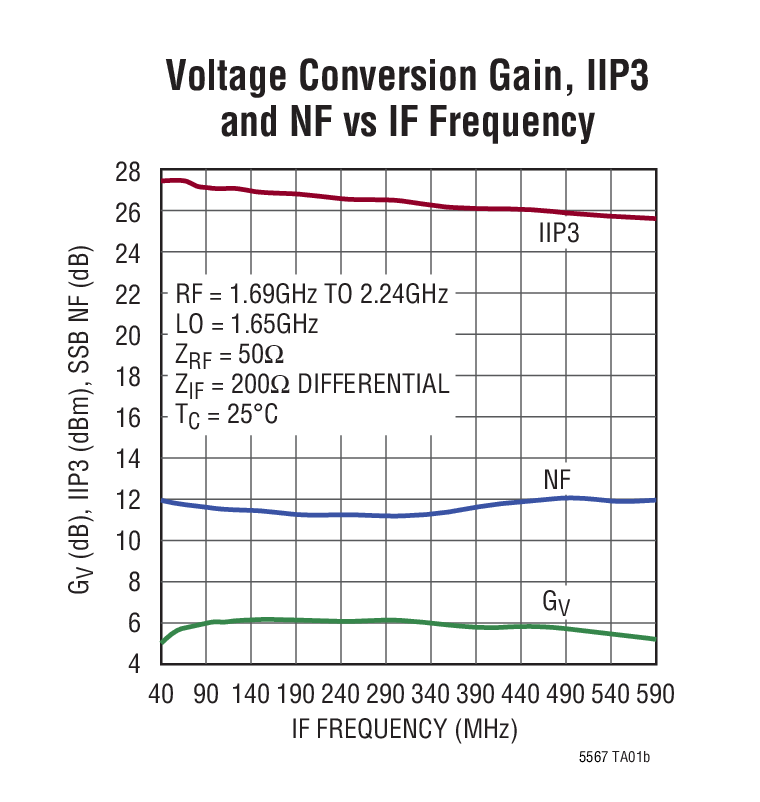

LTC5567 - 典型应用图例：

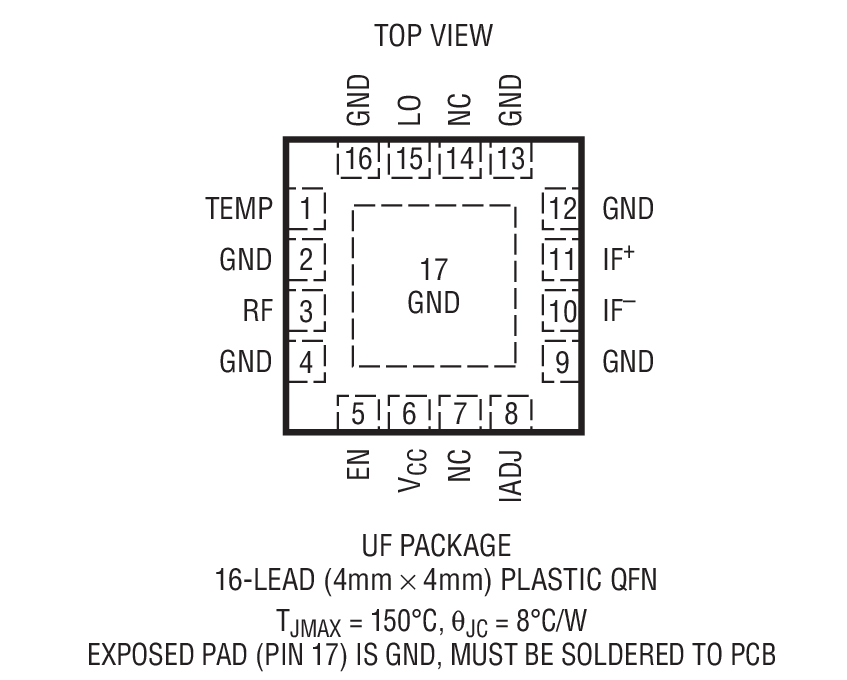

LTC5567 - 封装图解：

LTC5567 - LTC5567是具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器

LTC5567是Linear公司的一款下变频混频器产品，LTC5567是具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器，本站介绍了LTC5567的封装应用图解、特点和优点、功能等，并给出了与LTC5567相关的凌力尔特元器件型号供参考。

LTC5567 - 具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器

LTC5567 - 具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器 - Linear Technology（凌力尔特）

功能描述

LTC5567 专为要求宽 IF 带宽的 RF 下变频混频器应用而优化。该器件同时也是 LT5557 有源混频器的引脚兼容型升级版本，可提供较高的线性度和 1dB 压缩、较宽的带宽及较低的输出杂散电平。集成型 RF 和 LO 变压器以及 LO 缓冲放大器可实现非常紧凑的解决方案。

RF 输入在 1.4GHz 至 3GHz 的范围内是 50Ω 匹配，并可利用简单的外部匹配轻松地针对较高或较低 RF 频率实现匹配。LO 输入在 1GHz 至 4GHz 的范围内是 50Ω 匹配，即使在 IC 被停用的情况下也不例外。利用简单的外部匹配可以很容易地针对较高或较低频率 (低至 300MHz) 使 LO 输入实现匹配。低电容差分 IF 输出可在高达 2.5GHz 的频率条件下使用。

特点

高 IIP3：+26.9dBm (在 1950MHz)

1.9dB 转换增益

低噪声指数：11.8dB (在 1950MHz)

在 5dBm 隔离条件下噪声指数 (NF) 为 16.5dB

低功率：294mW

宽 IF 频率范围高达 2.5GHz

停机时 LO 输入 50Ω 匹配

-40ºC 至 105ºC 工作温度 (TC)

非常小的解决方案外形尺寸

引脚与 LT5557 相兼容

16 引脚 (4mm x 4mm) QFN 封装
