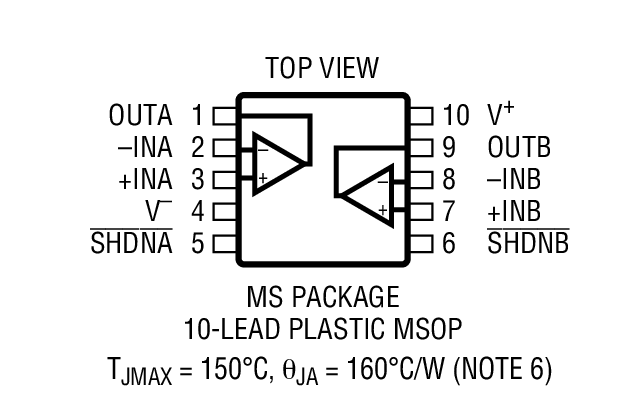

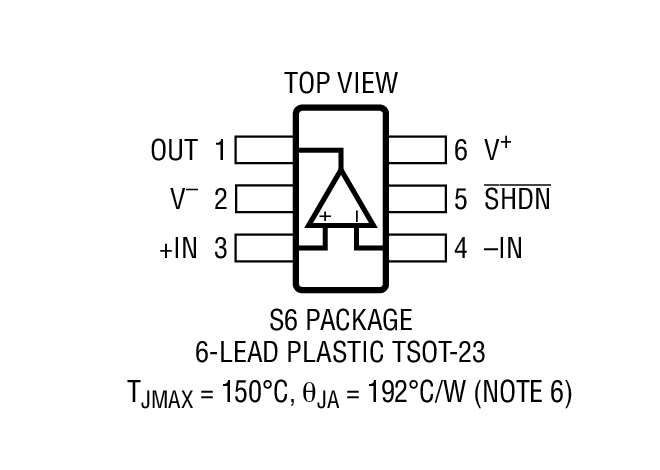

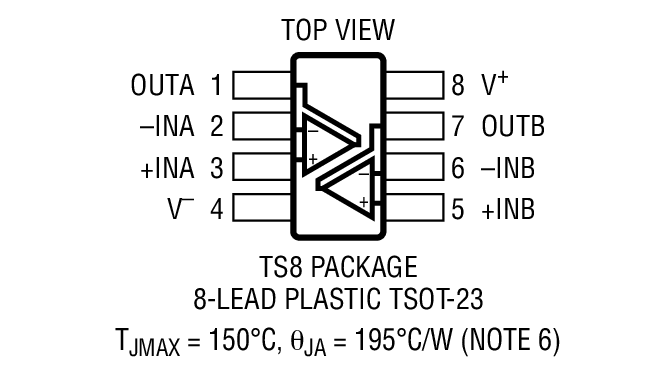

LTC6257 - 封装图解：

LTC6257 - LTC6257是6.5MHz、65μA、高效、轨至轨 I/O 运放

LTC6257是Linear公司的一款精准放大器产品，LTC6257是6.5MHz、65μA、高效、轨至轨 I/O 运放，本站介绍了LTC6257的封装应用图解、特点和优点、功能等，并给出了与LTC6257相关的凌力尔特元器件型号供参考。

LTC6257 - 6.5MHz、65μA、高效、轨至轨 I/O 运放

LTC6257 - 6.5MHz、65μA、高效、轨至轨 I/O 运放 - Linear Technology（凌力尔特）

功能描述

LTC6255 / LTC6256 / LTC6257 是单路 / 双路 / 四路运算放大器，具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在采用或未采用容性负载时提供稳定的单位增益。它们拥有 6.5MHz 增益带宽乘积、1.8V/μs 转换速率，而且在采用 1.8V 至 5.25V 电源电压运作时，每个放大器仅消耗 65μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使 LTC6255 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合于低功率和低噪声应用。

对于那些需要断电功能的应用，采用 S6 和 MS10 封装的 LTC6255 和 LTC6256 提供了停机引脚，该引脚负责将电流消耗降低至 7μA (最大值)。

LTC6255 系列可用作众多市售运放的直接替代产品，以减少功耗或改善输入 / 输出范围和性能。

特点

增益带宽乘积：6.5MHz

–3dB 带宽 (AV = +1)：4.5MHz

低静态电流：65μA

可在采用高达 100nF 的容性负载时保持稳定

失调电压：350μV (最大值)

轨至轨输入和输出

电源电压范围：1.8V 至 5.25V

输入偏置电流：50nA (最大值)

CMRR / PSRR：100dB / 100dB

停机电流：7μA (最大值)

工作温度范围：–40ºC 至 125ºC

单路器件采用 6 引脚 TSOT-23、2mm x 2mm 薄型封装

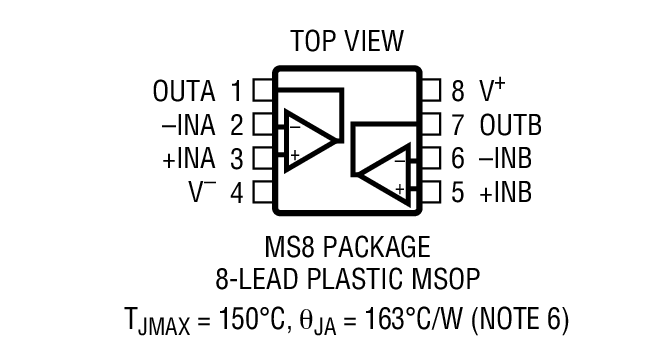

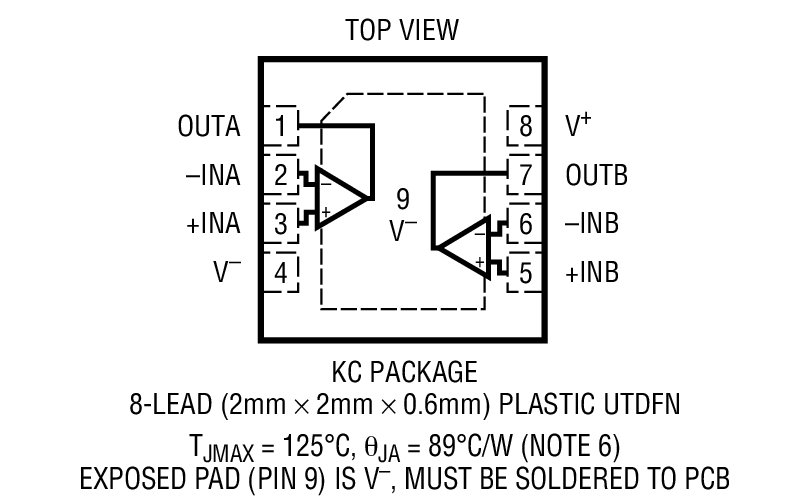

双路器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN、2mm x 2mm 薄型封装

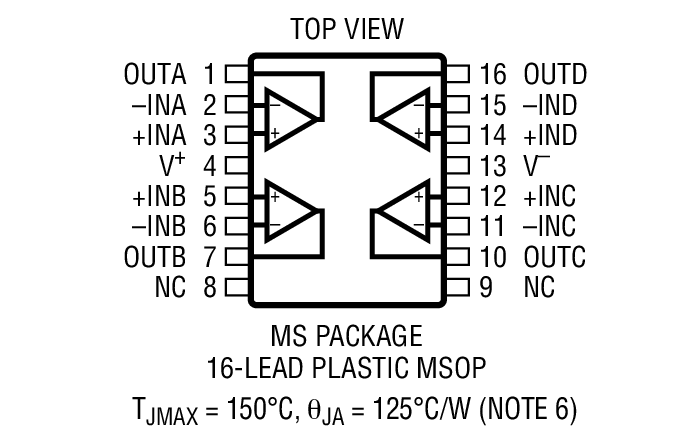

四路器件采用 MS16 封装

应用

微功率有源滤波器

便携式仪表

电池或太阳能供电型系统

汽车电子

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6257CMS#PBF	MS-16	C	$3.50	$2.49
LTC6257CMS#TRPBF	MS-16	C		$2.54
LTC6257HMS#PBF	MS-16	H	$4.39	$3.13
LTC6257HMS#TRPBF	MS-16	H		$3.18
LTC6257IMS#PBF	MS-16	I	$4.03	$2.88
LTC6257IMS#TRPBF	MS-16	I		$2.93
