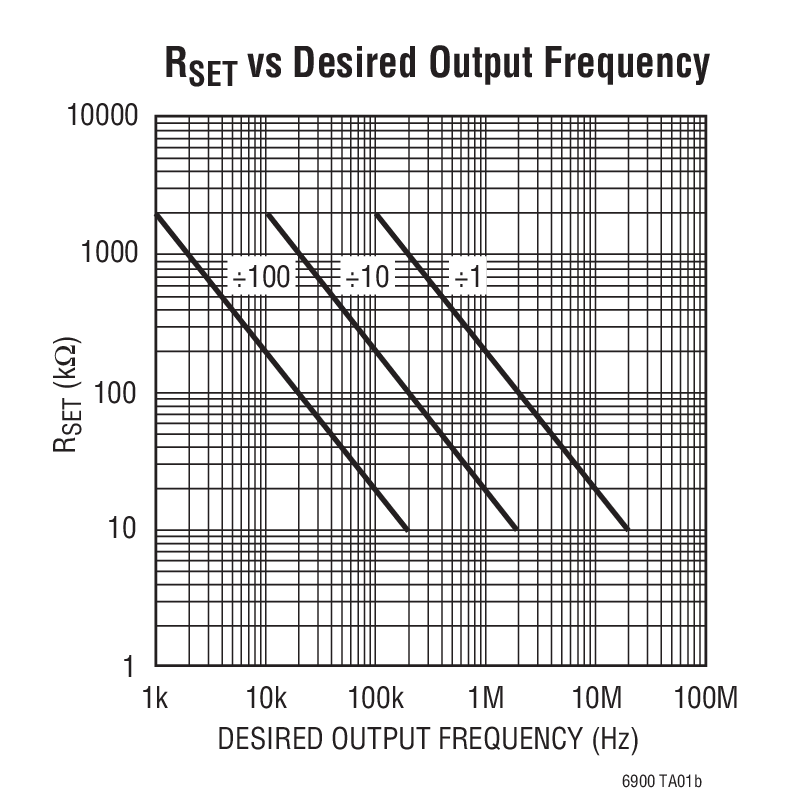

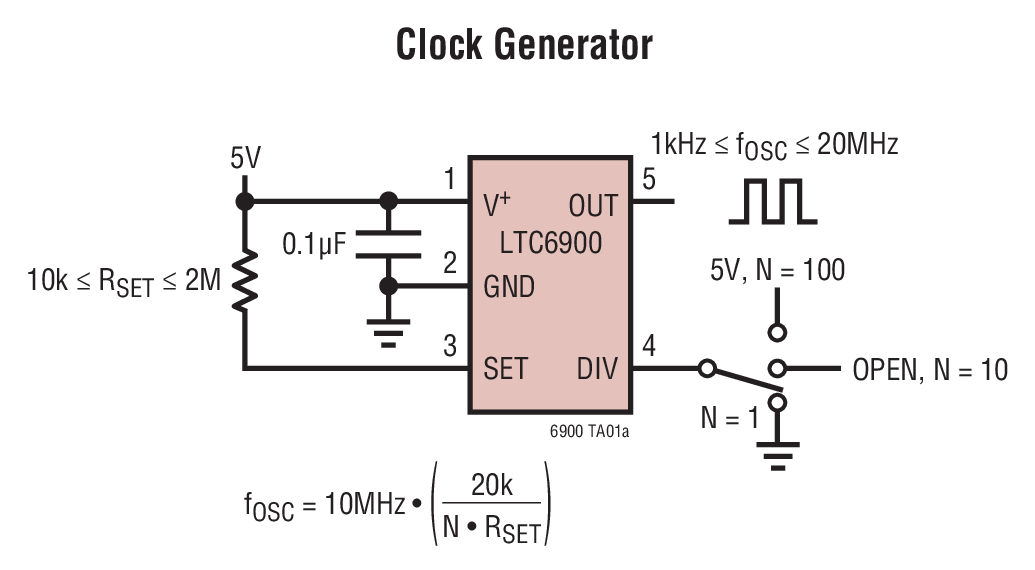

LTC6900 - 典型应用图例：

LTC6900 - 封装图解：

LTC6900 - LTC6900是低功率、1kHz 至 20MHz 电阻器设定频率范围、SOT-23 封装的振荡器

LTC6900是Linear公司的一款硅振荡器产品，LTC6900是低功率、1kHz 至 20MHz 电阻器设定频率范围、SOT-23 封装的振荡器，本站介绍了LTC6900的封装应用图解、特点和优点、功能等，并给出了与LTC6900相关的凌力尔特元器件型号供参考。

LTC6900 - 低功率、1kHz 至 20MHz 电阻器设定频率范围、SOT-23 封装的振荡器

LTC6900 - 低功率、1kHz 至 20MHz 电阻器设定频率范围、SOT-23 封装的振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6900 是一款精准、低功率振荡器，它易于使用且占用的 PC 板级空间非常之小。振荡器频率利用单个外部电阻器 (RSET) 来设定。LTC6900 专为高准确度操作 (≤ 1.5% 频率误差) 而设计，且无需使用外部修整元件。

LTC6900 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。频率设定电阻器的阻值可在 10kΩ 至 2MΩ 的范围内变化，以选择一个处于 100kHz 至 20MHz 之间的主振荡器频率 (5V 电源)。三态 DIV 输入负责决定在驱动输出之前对主时钟进行 1、10 或 100 分频，因而提供了横跨 1kHz 至 20MHz 的 3 个频率范围 (5V 电源)。LTC6900 内置一个专有的反馈环路 (用于对 RSET 和频率之间的关系进行线性化处理)，从而免除了增设频率计算表的需要。可以采用下面给出的简单公式轻松地设置振荡器频率：

100，DIV 引脚 = V+
fOSC = 10MHz • 20k/(N • RSET)，N = 10， DIV 引脚 = 开路
1， DIV 引脚 = 接地

特点

由一个外部电阻器来设定频率

1kHz 至 20MHz 频率范围

500μA 典型电源电流，VS = 3V，3MHz

频率误差 ≤ 1.5% (最大值)，5kHz 至 10MHz (TA = 25ºC)

频率误差 ≤ 2% (最大值)，5kHz 至 10MHz (TA = 0ºC 至 70ºC)

±40ppm/ºC 温度稳定性

0.04%/V 电源稳定性

50% ±1% 占空比 (1kHz 至 2MHz)

50% ±5% 占空比 (2MHz 至 10MHz)

快速启动时间：50μs 至 1.5ms

100Ω CMOS 输出驱动器

2.7V 至 5.5V 单工作电源

扁平 (高度仅 1mm) ThinSOTTM 封装

应用

便携式和电池供电式设备

PDA

蜂窝电话

低成本的精准振荡器

充电泵驱动器

开关电源时钟基准

定时开关电容器滤波器

固定晶体振荡器替代方案

陶瓷谐振器替代方案

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6900CS5	SOT-23	C	$2.65
LTC6900CS5#PBF	SOT-23	C	$2.65
LTC6900CS5#TR	SOT-23	C	$2.65	$1.55
LTC6900CS5#TRM	SOT-23	C	$2.65	$1.57
LTC6900CS5#TRMPBF	SOT-23	C	$2.65	$1.57
LTC6900CS5#TRPBF	SOT-23	C	$2.65	$1.55
LTC6900IS5	SOT-23	I	$3.57
LTC6900IS5#PBF	SOT-23	I	$3.57
LTC6900IS5#TR	SOT-23	I	$3.57	$1.81
LTC6900IS5#TRM	SOT-23	I	$3.57	$1.83
LTC6900IS5#TRMPBF	SOT-23	I	$3.57	$1.83
LTC6900IS5#TRPBF	SOT-23	I	$3.57	$1.81
