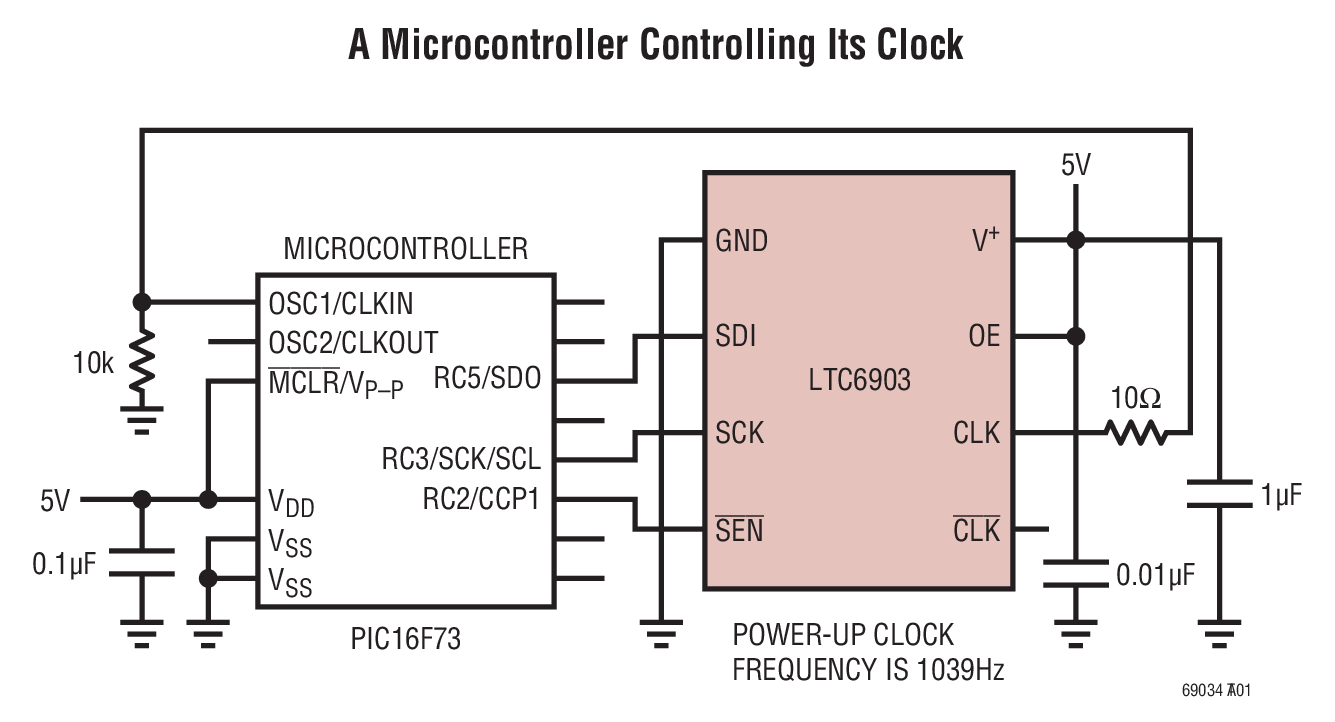

LTC6903典型应用图例一

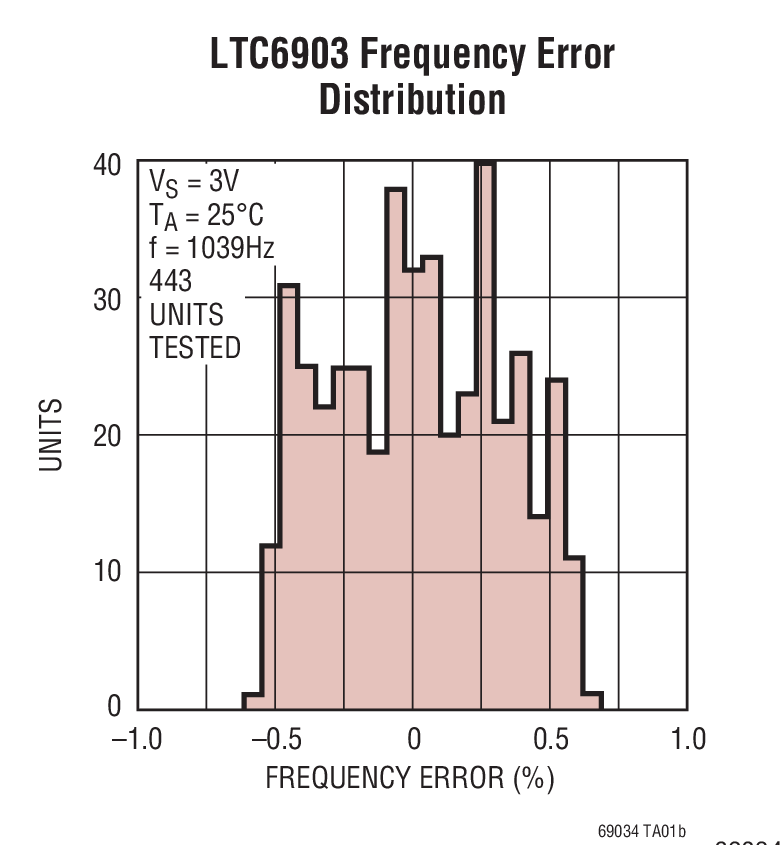

LTC6903典型应用图例二
LTC6903 - 封装图解：

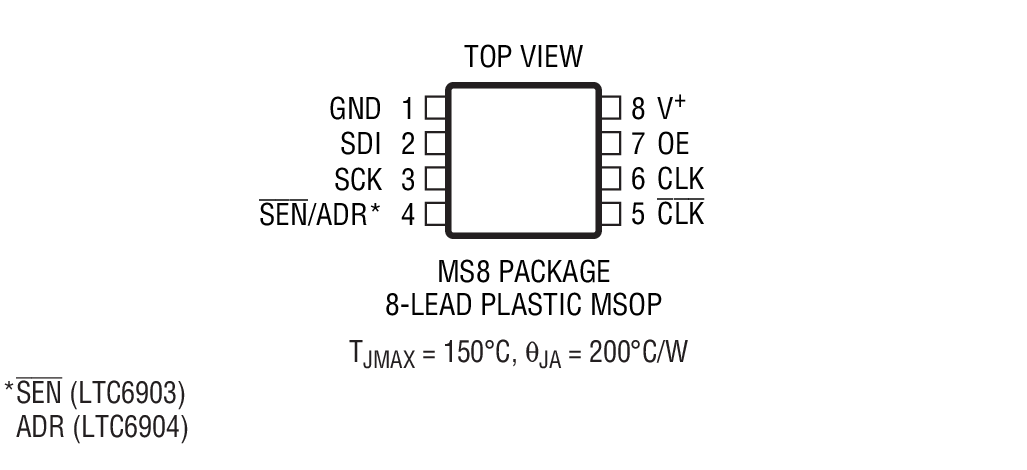

LTC6903封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6903介绍

LTC6903 - LTC6903是1kHz 至 68MHz 串行端口可设置振荡器

LTC6903是LINEAR凌力尔特公司的一款硅振荡器产品，LTC6903是LTC6903是1kHz 至 68MHz 串行端口可设置振荡器，本站介绍了LTC6903的封装应用图解、特点和优点、功能等，并给出了与LTC6903相关的LINEAR元器件型号供参考。

LTC6903 - LTC6903是1kHz 至 68MHz 串行端口可设置振荡器 - 硅振荡器 - 航天和严酷环境 - 凌力尔特

LTC6903 - 1kHz 至 68MHz 串行端口可设置振荡器

LTC6903 - 1kHz 至 68MHz 串行端口可设置振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6903 / LTC6904 是低功率独立型数字频率源，可提供一个 1kHz 至 68MHz 的精准频率 (通过一个串行端口来设定)。除了一个电源旁路电容器以外，LTC6903 / LTC6904 不需要任何的外部元件，而且它们采用 2.7V 至 5.5V 的宽电压范围单工作电源。

LTC6903 / LTC6904 具备一个专有的反馈环路，用于对数字控制设定值和频率之间的关系进行线性化处理，从而生成了一个非常简单的频率设定公式：

f = 2OCT • 2078 (Hz) / (2 – DAC/1024)；1kHz < f < 68MHz

式中的 OCT 是一个 4 位数字代码，而 DAC 是一个 10 位数字代码。

LTC6903 由一个简便的 SPI 兼容型串行接口来控制。LTC6904 采用一个工业标准 I2C 兼容型接口。

特点
  • 1kHz 至 68MHz 方波输出
  • 0.5% (典型值) 初始频率准确度
  • 频率误差 <1.1% (在所有设定值条件下)
  • 整个温度范围内的典型频率漂移为 10ppm/°C
  • 0.1% 分辨率
  • 1.7mA 典型电源电流 (f < 1MHz，VS = 2.7V)
  • 2.7V 至 5.5V 单电源操作
  • 1kHz 至 8MHz 频率范围内的抖动 <0.4% (典型值)
  • 易用型 SPI (LTC6903) 或 I2C (LTC6904) 串行接口
  • 输出使能引脚
  • -55°C 至 125°C 工作温度范围
  • MS8 封装
    • 应用
  • 精准数字控制振荡器
  • 电源管理
  • 替换直接数字频率合成 (DDS)
  • 替换 DAC 和 VCO
  • 开关电容器滤波器时钟
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6903CMS8 MS-8 C $2.45 $1.95
    LTC6903CMS8#PBF MS-8 C $2.45 $1.95
    LTC6903CMS8#TR MS-8 C $2.01
    LTC6903CMS8#TRPBF MS-8 C $2.01
    LTC6903HMS8 MS-8 H $2.82 $2.24
    LTC6903HMS8#PBF MS-8 H $2.82 $2.24
    LTC6903HMS8#TR MS-8 H $2.30
    LTC6903HMS8#TRPBF MS-8 H $2.30
    LTC6903IMS8 MS-8 I $2.82 $2.24
    LTC6903IMS8#PBF MS-8 I $2.82 $2.24
    LTC6903IMS8#TR MS-8 I $2.30
    LTC6903IMS8#TRPBF MS-8 I $2.30
