    当前位置：Linear公司 > > 凌力尔特芯片 >> LTC6992-2
    LTC6992-2技术文档下载：
    LTC6992-2技术文档产品手册下载
    LTC6992-2 - 典型应用图例：

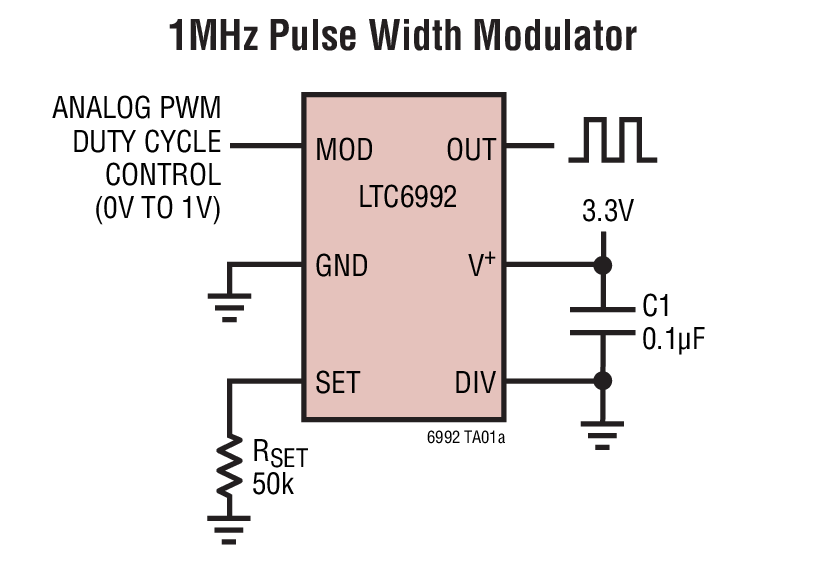

    LTC6992-2典型应用图例一

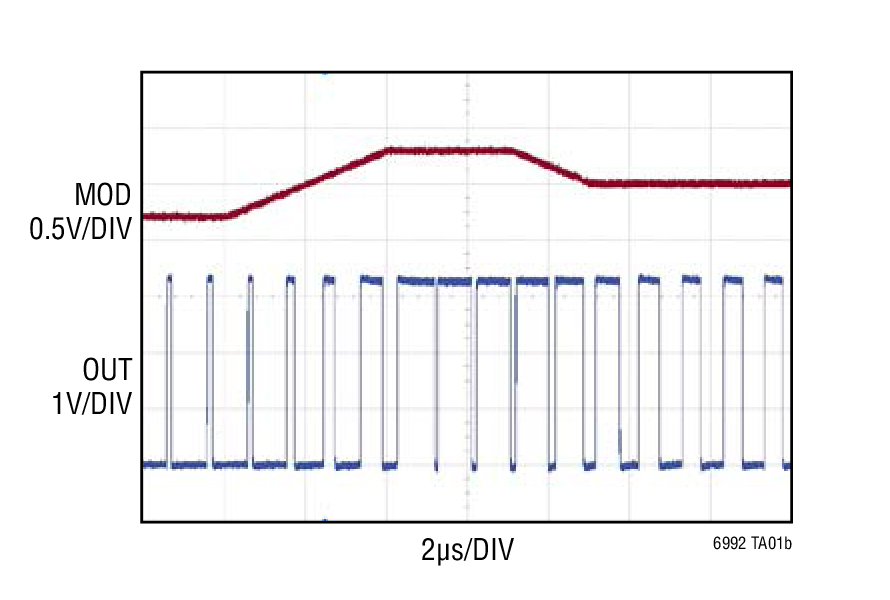

    LTC6992-2典型应用图例二
    LTC6992-2 - 封装图解：

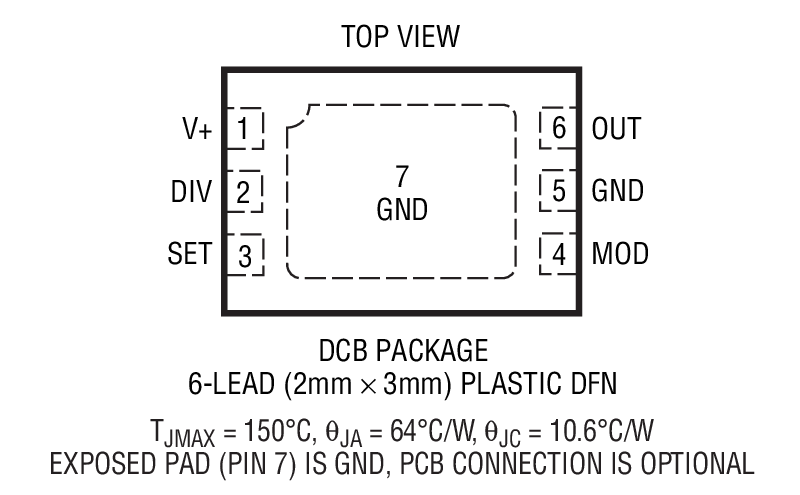

    LTC6992-2封装图解一

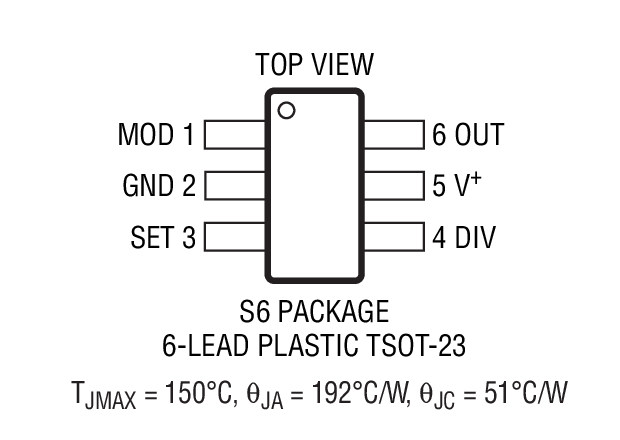

    LTC6992-2封装图解二
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LTC6992-2介绍
    LTC6992-2 - LTC6992-2是TimerBlox : 电压控制型脉宽调制器 (PWM)

    LTC6992-2是Linear公司的一款TimerBlox产品，LTC6992-2是TimerBlox : 电压控制型脉宽调制器 (PWM)，本站介绍了LTC6992-2的封装应用图解、特点和优点、功能等，并给出了与LTC6992-2相关的凌力尔特元器件型号供参考。

    LTC6992-2 - TimerBlox : 电压控制型脉宽调制器 (PWM)

    LTC6992-1 / LTC6992-2 / LTC6992-3 / LTC6992-4 - TimerBlox : 电压控制型脉宽调制器 (PWM) - Linear Technology（凌力尔特）

    功能描述

    LTC6992 是一款硅振荡器，具有一种易用的模拟电压控制型脉宽调制 (PWM) 功能。LTC6992 隶属于 TimerBlox 通用型硅定时器件系列。

    单个电阻器 RSET 负责设置 LTC6992 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至 1 ~ 16384 范围的 8 个设定值)。



    在MOD 引脚施加一个在 0V 至 1V 之间的电压来设置占空比。

    四个版本具有它们不同的最小 / 最大占空比。要注意一个 0% 的最小占空比限制或 100% 的最大占空比限制容许振荡在极端的占空比设置情况下停止。



    有关 LTC6992 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。

    特点
  • 脉宽调制 (PWM) 由简单的 0V 至 1V 模拟输入来控制
  • 4 个可用选项用于确定占空比限值 — 最小占空比在 0% 或 5% — 最大占空比在 95% 或 100%
  • 频率范围：3.81Hz 至 1MHz
  • 可用 1 ~ 3 个电阻器设置
  • 最大频率误差 <1.7%
  • PWM 占空比误差 <3.7% (最大值)
  • 具频率调制 (VCO) 能力
  • 2.25V 至 5.5V 单电源操作
  • 115μA 电源电流 (在 100kHz)
  • 500μs 启动时间
  • CMOS 输出驱动器可供应 / 吸收 20mA
  • -55ºC 至 125ºC 工作温度范围
  • 采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装
    • 应用
  • PWM 伺服环路
  • 加热器控制
  • LED 调光控制
  • 高振动、高加速度环境
  • 便携式和电池供电型设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6992CDCB-1#PBF 2x3 DFN-6 C $2.16
    LTC6992CDCB-1#TRMPBF 2x3 DFN-6 C $2.16 $1.60
    LTC6992CDCB-1#TRPBF 2x3 DFN-6 C $2.16 $1.55
    LTC6992CDCB-2#PBF 2x3 DFN-6 C $2.16
    LTC6992CDCB-2#TRMPBF 2x3 DFN-6 C $2.16 $1.60
    LTC6992CDCB-2#TRPBF 2x3 DFN-6 C $2.16 $1.55
    LTC6992CDCB-3#PBF 2x3 DFN-6 C $2.16
    LTC6992CDCB-3#TRMPBF 2x3 DFN-6 C $2.16 $1.60
    LTC6992CDCB-3#TRPBF 2x3 DFN-6 C $2.16 $1.55
    LTC6992CDCB-4#PBF 2x3 DFN-6 C $2.16
    LTC6992CDCB-4#TRMPBF 2x3 DFN-6 C $2.16 $1.60
    LTC6992CDCB-4#TRPBF 2x3 DFN-6 C $2.16 $1.55
    LTC6992CS6-1#PBF SOT-23 C $2.16
    LTC6992CS6-1#TRMPBF SOT-23 C $2.16 $1.60
    LTC6992CS6-1#TRPBF SOT-23 C $2.16 $1.55
    LTC6992CS6-2#PBF SOT-23 C $2.16
    LTC6992CS6-2#TRMPBF SOT-23 C $2.16 $1.60
    LTC6992CS6-2#TRPBF SOT-23 C $2.16 $1.55
    LTC6992CS6-3#PBF SOT-23 C $2.16
    LTC6992CS6-3#TRMPBF SOT-23 C $2.16 $1.60
    LTC6992CS6-3#TRPBF SOT-23 C $2.16 $1.55
    LTC6992CS6-4#PBF SOT-23 C $2.16
    LTC6992CS6-4#TRMPBF SOT-23 C $2.16 $1.60
    LTC6992CS6-4#TRPBF SOT-23 C $2.16 $1.55
    LTC6992HDCB-1#PBF 2x3 DFN-6 H $3.02
    LTC6992HDCB-1#TRMPBF 2x3 DFN-6 H $3.02 $2.22
    LTC6992HDCB-1#TRPBF 2x3 DFN-6 H $3.02 $2.17
    LTC6992HDCB-2#PBF 2x3 DFN-6 H $3.02
    LTC6992HDCB-2#TRMPBF 2x3 DFN-6 H $3.02 $2.22
    LTC6992HDCB-2#TRPBF 2x3 DFN-6 H $3.02 $2.17
    LTC6992HDCB-3#PBF 2x3 DFN-6 H $3.02
    LTC6992HDCB-3#TRMPBF 2x3 DFN-6 H $3.02 $2.22
    LTC6992HDCB-3#TRPBF 2x3 DFN-6 H $3.02 $2.17
    LTC6992HDCB-4#PBF 2x3 DFN-6 H $3.02
    LTC6992HDCB-4#TRMPBF 2x3 DFN-6 H $3.02 $2.22
    LTC6992HDCB-4#TRPBF 2x3 DFN-6 H $3.02 $2.17
    LTC6992HS6-1#PBF SOT-23 H $3.02
    LTC6992HS6-1#TRMPBF SOT-23 H $3.02 $2.22
    LTC6992HS6-1#TRPBF SOT-23 H $3.02 $2.17
    LTC6992HS6-2#PBF SOT-23 H $3.02
    LTC6992HS6-2#TRMPBF SOT-23 H $3.02 $2.22
    LTC6992HS6-2#TRPBF SOT-23 H $3.02 $2.17
    LTC6992HS6-3#PBF SOT-23 H $3.02
    LTC6992HS6-3#TRMPBF SOT-23 H $3.02 $2.22
    LTC6992HS6-3#TRPBF SOT-23 H $3.02 $2.17
    LTC6992HS6-4#PBF SOT-23 H $3.02
    LTC6992HS6-4#TRMPBF SOT-23 H $3.02 $2.22
    LTC6992HS6-4#TRPBF SOT-23 H $3.02 $2.17
    LTC6992IDCB-1#PBF 2x3 DFN-6 I $2.48
    LTC6992IDCB-1#TRMPBF 2x3 DFN-6 I $2.48 $1.83
    LTC6992IDCB-1#TRPBF 2x3 DFN-6 I $2.48 $1.78
    LTC6992IDCB-2#PBF 2x3 DFN-6 I $2.48
    LTC6992IDCB-2#TRMPBF 2x3 DFN-6 I $2.48 $1.83
    LTC6992IDCB-2#TRPBF 2x3 DFN-6 I $2.48 $1.78
    LTC6992IDCB-3#PBF 2x3 DFN-6 I $2.48
    LTC6992IDCB-3#TRMPBF 2x3 DFN-6 I $2.48 $1.83
    LTC6992IDCB-3#TRPBF 2x3 DFN-6 I $2.48 $1.78
    LTC6992IDCB-4#PBF 2x3 DFN-6 I $2.48
    LTC6992IDCB-4#TRMPBF 2x3 DFN-6 I $2.48 $1.83
    LTC6992IDCB-4#TRPBF 2x3 DFN-6 I $2.48 $1.78
    LTC6992IS6-1#PBF SOT-23 I $2.48
    LTC6992IS6-1#TRMPBF SOT-23 I $2.48 $1.83
    LTC6992IS6-1#TRPBF SOT-23 I $2.48 $1.78
    LTC6992IS6-2#PBF SOT-23 I $2.48
    LTC6992IS6-2#TRMPBF SOT-23 I $2.48 $1.83
    LTC6992IS6-2#TRPBF SOT-23 I $2.48 $1.78
    LTC6992IS6-3#PBF SOT-23 I $2.48
    LTC6992IS6-3#TRMPBF SOT-23 I $2.48 $1.83
    LTC6992IS6-3#TRPBF SOT-23 I $2.48 $1.78
    LTC6992IS6-4#PBF SOT-23 I $2.48
    LTC6992IS6-4#TRMPBF SOT-23 I $2.48 $1.83
    LTC6992IS6-4#TRPBF SOT-23 I $2.48 $1.78
    LTC6992MPS6-1#PBF SOT-23 MP $6.48
    LTC6992MPS6-1#TRMPBF SOT-23 MP $6.48 $4.70
    LTC6992MPS6-1#TRPBF SOT-23 MP $6.48 $4.65
    LTC6992MPS6-2#PBF SOT-23 MP $6.48
    LTC6992MPS6-2#TRMPBF SOT-23 MP $6.48 $4.70
    LTC6992MPS6-2#TRPBF SOT-23 MP $6.48 $4.65
    LTC6992MPS6-3#PBF SOT-23 MP $6.48
    LTC6992MPS6-3#TRMPBF SOT-23 MP $6.48 $4.70
    LTC6992MPS6-3#TRPBF SOT-23 MP $6.48 $4.70
    LTC6992MPS6-4#PBF SOT-23 MP $6.48
    LTC6992MPS6-4#TRMPBF SOT-23 MP $6.48 $4.70
    LTC6992MPS6-4#TRPBF SOT-23 MP $6.48 $4.70
