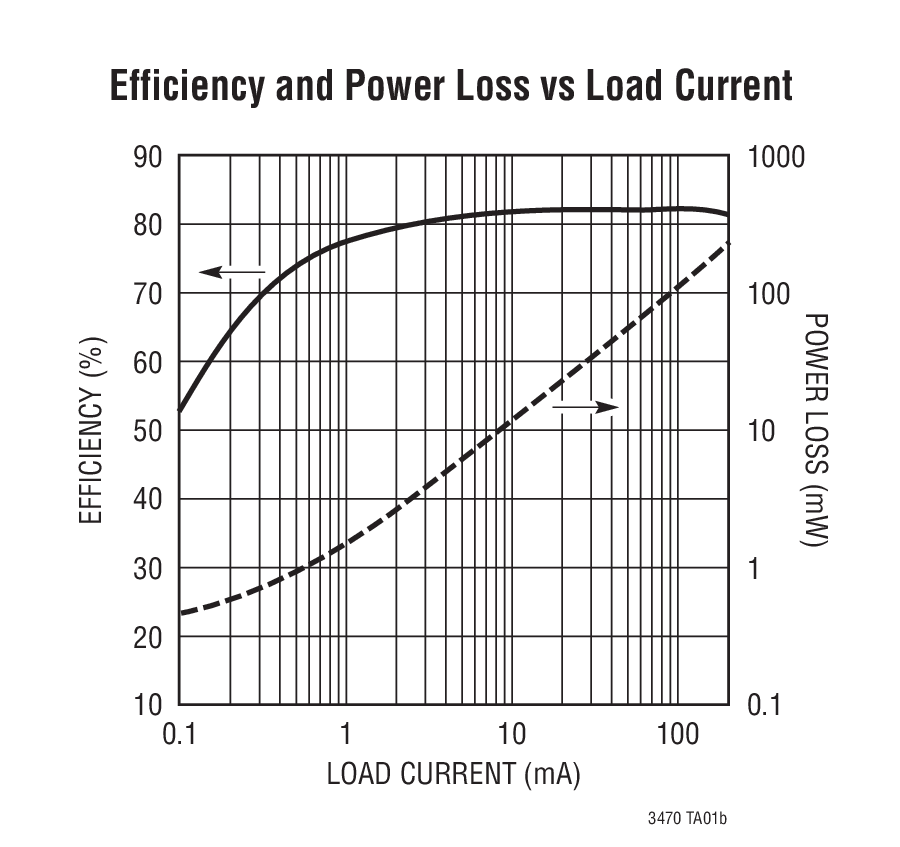

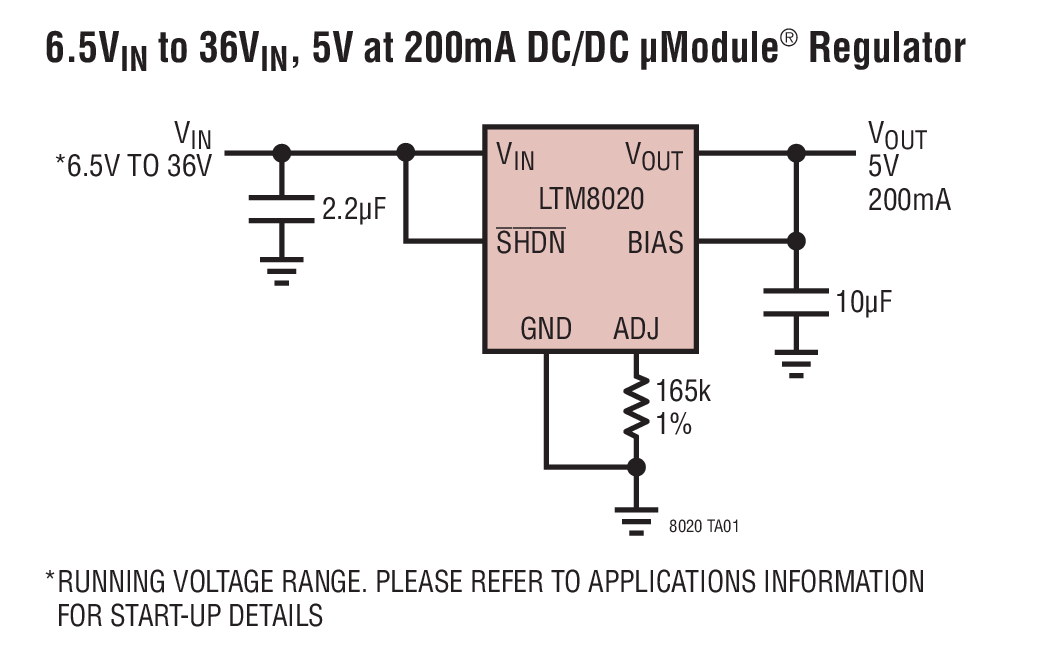

LTM8020 - 典型应用图例：

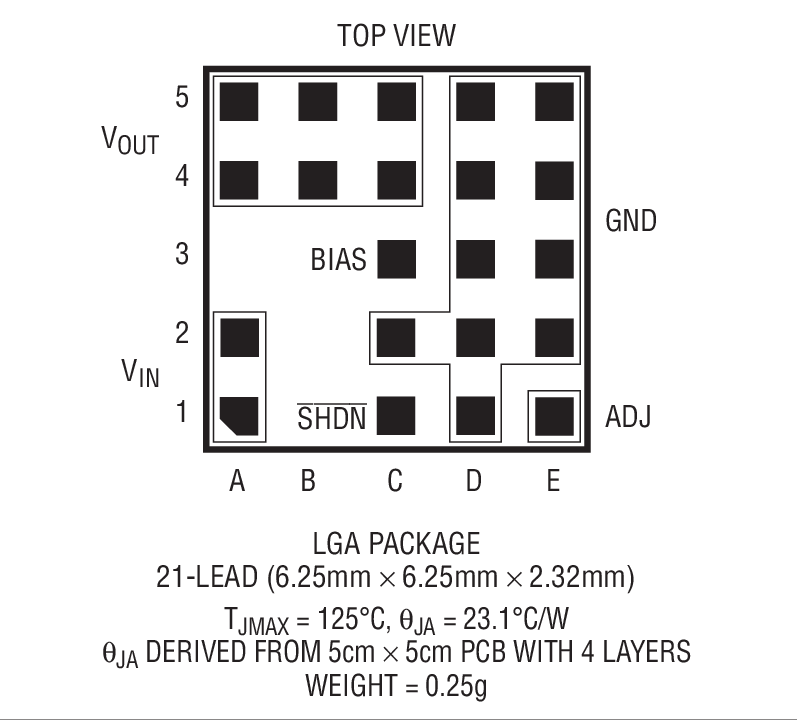

LTM8020 - 封装图解：

LTM8020 - LTM8020是200mA、36V DC/DC μModule 稳压器

LTM8020是Linear公司的一款超低噪声稳压器产品，LTM8020是200mA、36V DC/DC μModule 稳压器，本站介绍了LTM8020的封装应用图解、特点和优点、功能等，并给出了与LTM8020相关的凌力尔特元器件型号供参考。

LTM8020 - 200mA、36V DC/DC μModule 稳压器

LTM8020 - 200mA、36V DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM8020 是一款完整的 200mA、DC/DC 降压型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8020 可在 4V 至 36V 的输入电压范围内运作，支持 1.25V 至 5V 的输出电压范围 (由单个电阻器来设定)。仅需采用大容量电容器便可实现完整的设计。 LTM8020 符合 EN55022 的辐射发射要求。可加入标准滤波器件以符合传导发射要求。

由于采用了扁平 (高度仅 2.32mm) 纤巧型封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。

LTM8020 采用耐热增强型的紧凑 (6.25mm x 6.25mm)、扁平 (高度仅 2.32mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8020 是无铅型器件，并符合 RoHS 标准。

特点

完整的降压型开关模式电源

宽输入电压范围：4V 至 36V

1.25V 至 5V 输出电压

符合 EN55022 Class B 要求

200mA 输出电流

电流模式控制

-55ºC 至 125ºC 工作温度范围 (LTM8020MPV)

具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装

纤巧、扁平 (6.25mm x 6.25mm x 2.32mm) 的表面贴装型 LGA 封装

应用

汽车电池调节

便携式产品电源

分布式电源调节

工业电源

墙上变压器调节

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM8020EV#PBF	6.25mm x 6.25mm x 2.32mm LGA	E	$7.07	$4.95
LTM8020IV#PBF	6.25mm x 6.25mm x 2.32mm LGA	I	$7.79	$5.45
LTM8020MPV#PBF	6.25mm x 6.25mm x 2.32mm LGA	MP	$14.49	$10.14
