VRG8688技术文档下载：

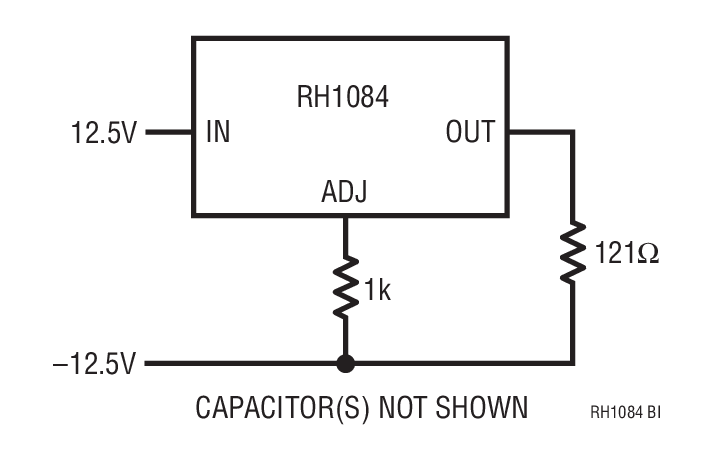

VRG8688 - 典型应用图例：

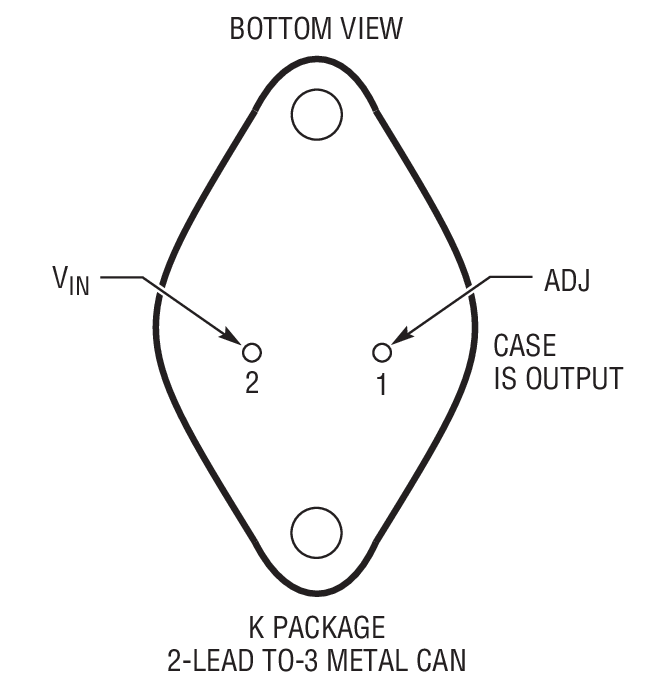

VRG8688 - 封装图解：

VRG8688 - VRG8688是5A 低压差正可调稳压器

VRG8688是Linear公司的一款合乎航天使用要求的线性稳压器产品，VRG8688是5A 低压差正可调稳压器，本站介绍了VRG8688的封装应用图解、特点和优点、功能等，并给出了与VRG8688相关的凌力尔特元器件型号供参考。

VRG8688 - 5A 低压差正可调稳压器

RH1084 - 5A 低压差正可调稳压器 - Linear Technology（凌力尔特）

功能描述

RH1084 正可调稳压器的设计目标是以高于目前市面上同类器件的效率来提供 5A 电流。所有的内部电路均专为能够在低至 1V 的输入至输出差分电压条件下运作而设计，并把压差电压作为负载电流的一个函数进行了全面的规格拟订。压差的最大值保证为 1.5V (在最大输出电流条件下)，且在负载电流较低的情况下有所下降。片内修整将输出电压调节至 1%。对电流限值也进行了微调，从而最大限度地减小了过载条件下稳压器和电源电路所承受的应力。

RH1084 的引脚与老式的三端稳压器相兼容。在这些新型器件上需要布设一个 10μF 的输出电容器。不过，在大多数稳压器设计中通常都含有该电容器。

晶圆批次采用凌力尔特公司的 Class S 流程至良率电路进行处理，可在严格的军事应用中使用。

特点

功耗 …… 在内部进行限制

输入至输出差分电压 …… 25V

工作结温范围控制部分 …… -55°C 至 150°C 功率晶体管 …… -55°C 至 200°C

贮存温度范围 …… -65°C 至 150°C

引脚温度 (焊接时间 10 秒) …… 300°C

应用

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
