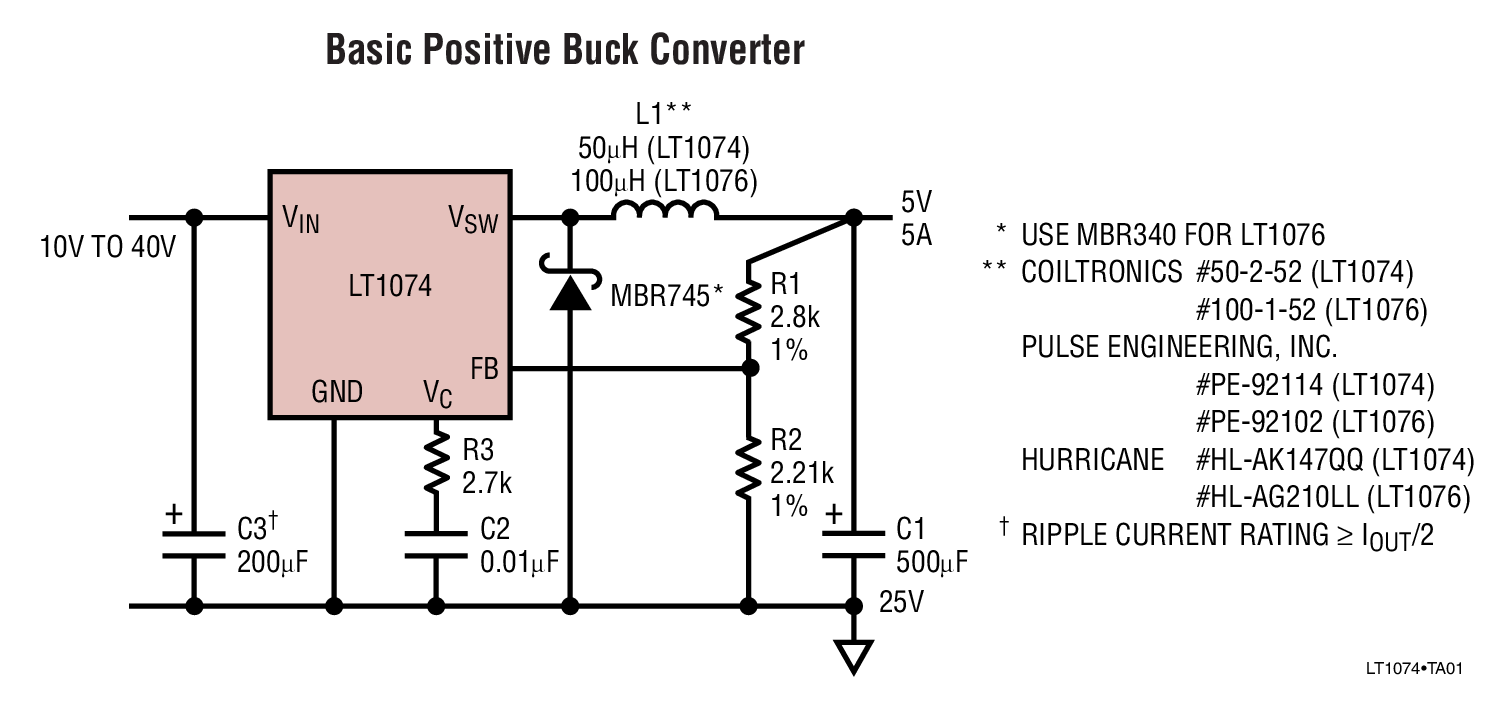

LT1074典型应用图例一

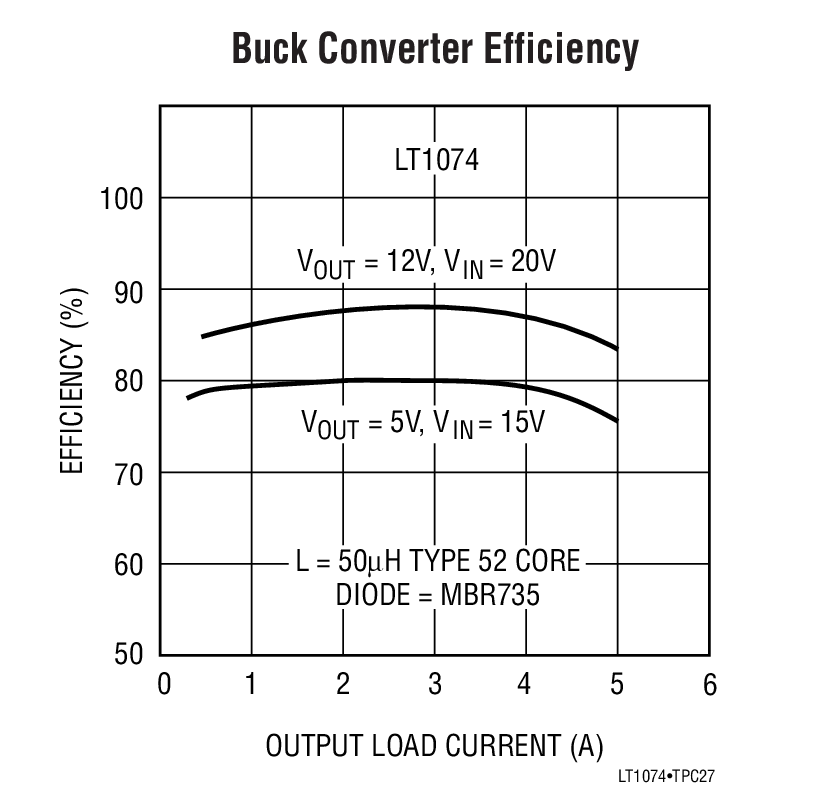

LT1074典型应用图例二
LT1074 - 封装图解：

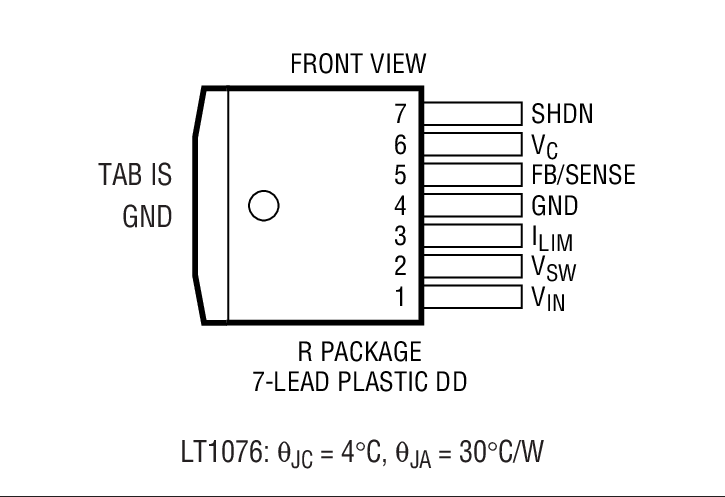

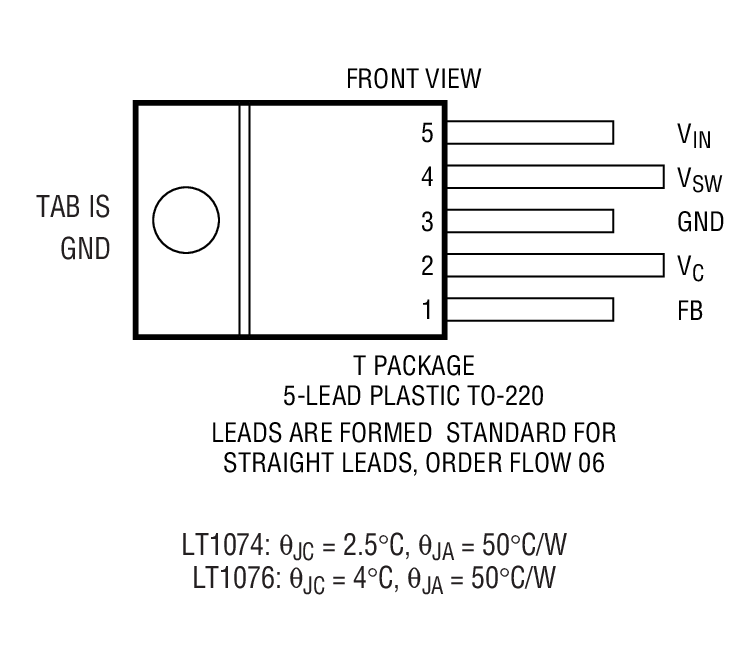

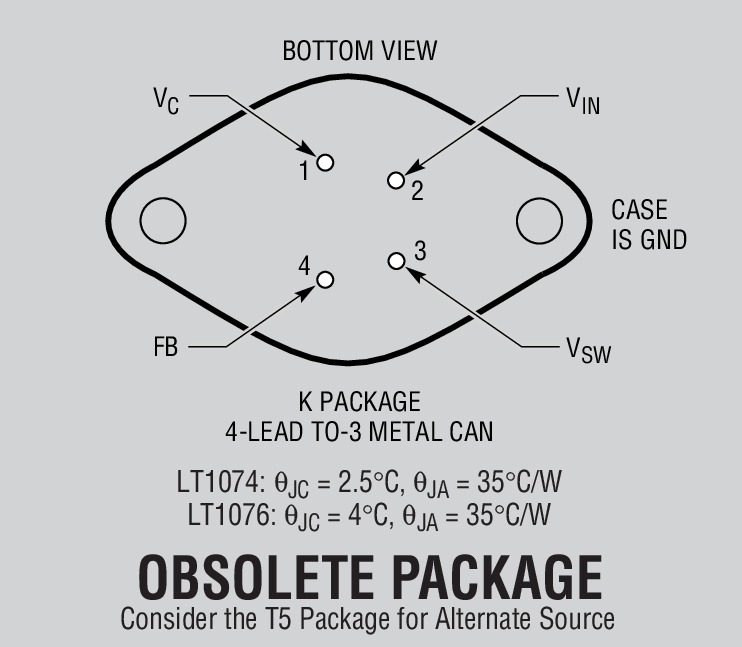

LT1074封装图解一
LT1074封装图解二
LT1074封装图解三
LT1074封装图解四
LT1074封装图解五
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1074介绍

LT1074 - LT1074是降压型开关稳压器

LT1074是LINEAR凌力尔特公司的一款负输出稳压器产品，LT1074是LT1074是降压型开关稳压器，本站介绍了LT1074的封装应用图解、特点和优点、功能等，并给出了与LT1074相关的LINEAR元器件型号供参考。

LT1074 - LT1074是降压型开关稳压器 - 负输出稳压器 - 电源管理 - 凌力尔特

LT1074 - 降压型开关稳压器

LT1074 - 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT1074 是一款 5A (LT1076 额定在 2A) 单片式双极性开关稳压器，其只需少量的外部元件即可正常操作。功率开关、所有的振荡器和控制电路、以及全部的电流限制组件均内置于芯片之中。拓扑为传统的正 “降压” 配置，不过若干技术创新使得这款器件能够用作正至负转换器、负升压转换器和反激式转换器。开关输出规定为可摆至地电位以下 40V，因而允许 LT1074 在降压模式中以高达 10A 的输出电流驱动一个抽头电感器。

在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出几乎瞬时的响应，并使环路增益不受输入电压的影响。因此，稳压器的工作特性较之先前的设计有了显著的改善。

片内逐脉冲电流限制使得 LT1074 几乎不会受到输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 60V，但是一种自主引导功能则允许输入电压在负输出和升压配置中低至 5V。

LT1074 采用低成本的 TO-220 或 DD 封装，具有预设在 100kHz 的频率和 6.5A 的电流限值 (LT1076 为 2.6A)。该器件也可采用 7 引脚 TO-220 封装，这允许将电流限值调低至零。此外，还可以设置全微功率停机模式。请参见《应用指南 44》(Application Note 44) 以了解设计细节。

另外，还可以提供一款固定 5V 输出、2A 器件版本。见 LT1076-5 的相关资料。

特点
  • 5A 内置开关 (LT1074)
  • 可在高达 60V 输入电压下运作
  • 100kHz 开关频率
  • 极大地改善了动态工作特性
  • 采用低成本的 5 引脚和 7 引脚封装
  • 静态电流仅为 8.5mA
  • 可编程电流限值
  • 微功率停机模式
    • 应用
  • 具有 2.5V 至 50V 输出电压范围的降压型转换器
  • 具 10A 输出 (在 5V) 的抽头电感器降压型转换器
  • 正至负转换器
  • 负升压转换器
  • 多输出降压型转换器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1074CT TO-220 C $6.17 $5.05
    LT1074CT#06PBF TO-220 C $6.17 $5.05
    LT1074CT#30PBF TO-220 C $6.62 $5.50
    LT1074CT#PBF TO-220 C $6.17 $5.05
    LT1074CT7 TO-220 C $7.17 $5.90
    LT1074CT7#06PBF TO-220 C $7.17 $5.90
    LT1074CT7#PBF TO-220 C $7.17 $5.90
    LT1074HVCT TO-220 C $9.25 $7.60
    LT1074HVCT#06PBF TO-220 C $9.25 $7.60
    LT1074HVCT#PBF TO-220 C $9.25 $7.60
    LT1074HVCT7 TO-220 C $10.25 $8.40
    LT1074HVCT7#06PBF TO-220 C $10.25 $8.40
    LT1074HVCT7#PBF TO-220 C $10.25 $8.40
    LT1074HVIT TO-220 I $12.50 $10.25
    LT1074HVIT#06 TO-220 I $12.50 $10.25
    LT1074HVIT#06PBF TO-220 I $12.50 $10.25
    LT1074HVIT#30PBF TO-220 I $12.95 $10.70
    LT1074HVIT#PBF TO-220 I $12.50 $10.25
    LT1074HVIT7 TO-220 I $13.50 $10.80
    LT1074HVIT7#06 TO-220 I $13.50 $10.80
    LT1074HVIT7#06PBF TO-220 I $13.50 $10.80
    LT1074HVIT7#35PBF TO-220 I $13.95 $11.25
    LT1074HVIT7#PBF TO-220 I $13.50 $10.80
    LT1074IT TO-220 I $8.33 $6.85
    LT1074IT#06 TO-220 I $8.33 $6.85
    LT1074IT#06PBF TO-220 I $8.33 $6.85
    LT1074IT#PBF TO-220 I $8.33 $6.85
    LT1074IT7 TO-220 I $9.15 $7.35
    LT1074IT7#PBF TO-220 I $9.15 $7.35
