当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1085-Fixed
LT1085-Fixed技术文档下载：
LT1085-Fixed技术文档产品手册下载
LT1085-Fixed - 典型应用图例：

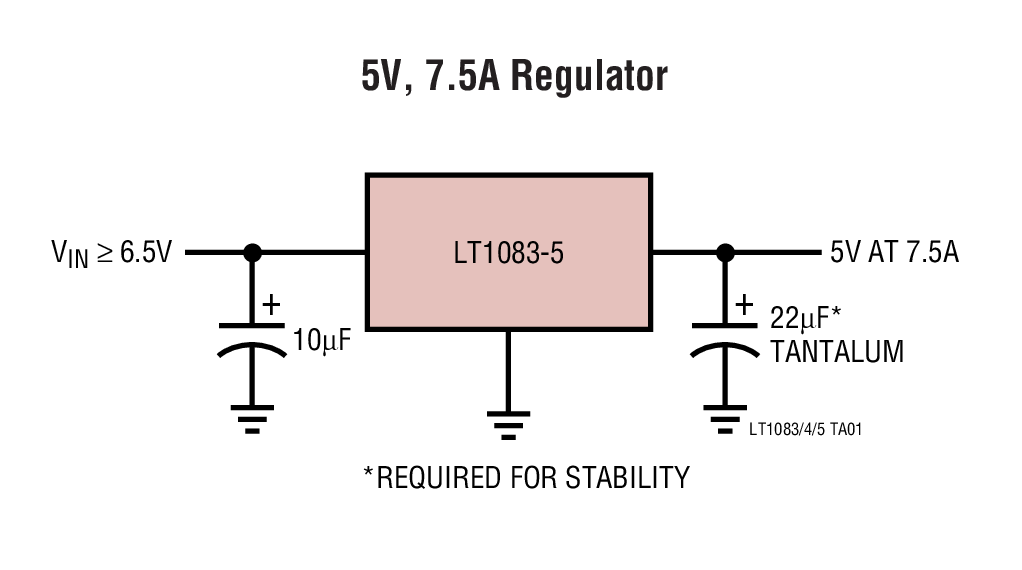

LT1085-Fixed典型应用图例一

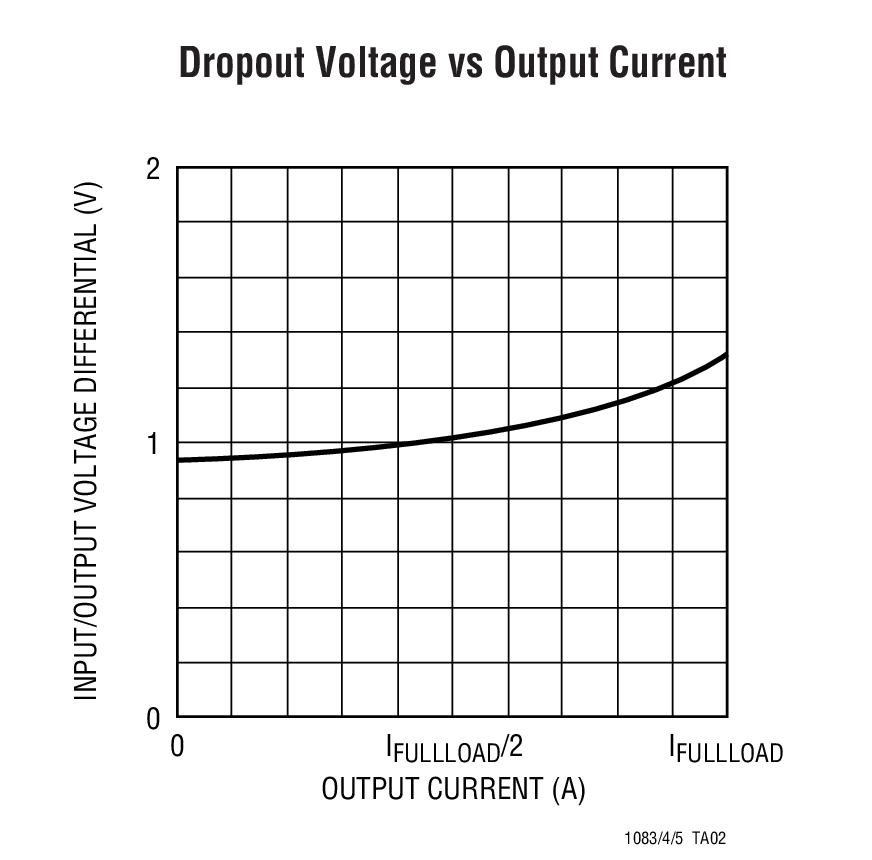

LT1085-Fixed典型应用图例二
LT1085-Fixed - 封装图解：

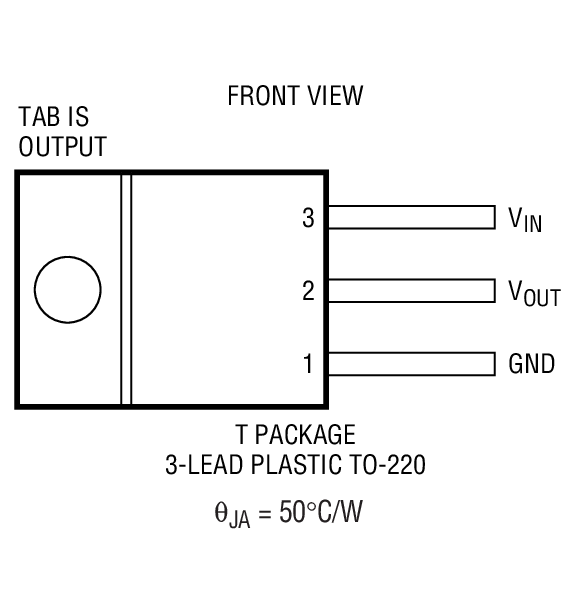

LT1085-Fixed封装图解一

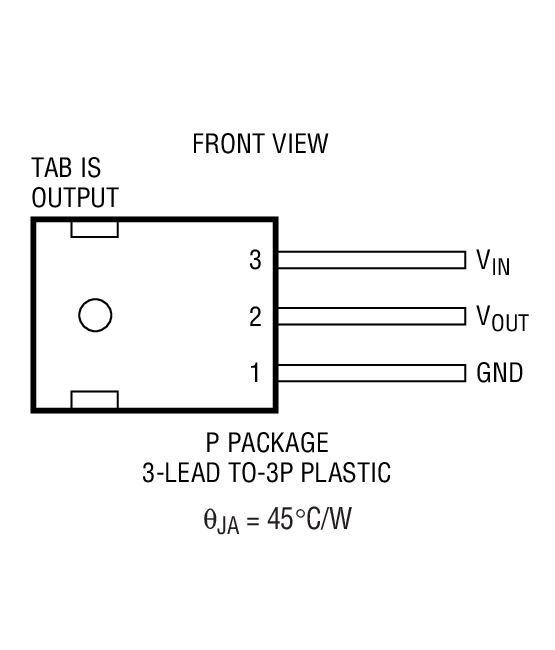

LT1085-Fixed封装图解二
LT1085-FIXEDLT1085-Fixed
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1085-Fixed介绍

LT1085-Fixed - LT1085-Fixed是LT1085 固定版本 3A、5A、7.5A 低压差正压固定稳压器

LT1085-Fixed是LINEAR凌力尔特公司的一款正稳压器产品，LT1085-Fixed是LT1085-Fixed是LT1085 固定版本 3A、5A、7.5A 低压差正压固定稳压器，本站介绍了LT1085-Fixed的封装应用图解、特点和优点、功能等，并给出了与LT1085-Fixed相关的LINEAR元器件型号供参考。

LT1085-Fixed - LT1085-Fixed是LT1085 固定版本 3A、5A、7.5A 低压差正压固定稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LT1085-Fixed - LT1085 固定版本 3A、5A、7.5A 低压差正压固定稳压器

LT1085 固定版本 3A、5A、7.5A 低压差正压固定稳压器 - Linear Technology（凌力尔特）

功能描述

LT1083 系列正可调稳压器专为以高于现有器件的效率来提供 3A、5A 和 7.5A 输出电流而设计。所有的内部电路均为能够在低至 1V 的输入至输出差分电压条件下运作而设计，并且把压差电压作为负载电流的一个函数拟订了全面的规格。压差在最大输出电流条件下保证为 1.5V (最大值)，并在负载电流下降时有所减小。片内修整把输出电压准确度调节至 1%。对电流限值也进行了修整，从而最大限度地减小了过载条件下稳压器和电源电路上承受的应力。

LT1083 系列器件的引脚与老式三端稳压器兼容。在这些新型器件上需要布设一个 10μF 输出电容器；然而，在大多数稳压器设计中通常已包括该电容器。

与 PNP 稳压器 (它有多达 10% 的输出电流被作为静态电流而消耗掉) 的不同，LT1083 的静态电流将流入负载，从而提升了效率。

特点
  • 三端 3.3V、3.6V、5V 和 12V
  • 输出电流：7.5A、5A 或 3A
  • 可在低至 1V 的压差条件下运作
  • 在多种电流水平条件下提供了保证压差电压
  • 电压调整率：0.015%
  • 负载调整率：0.1%
  • 进行了全面的热限制功能测试
  • 可提供可调版本
    • 应用
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 恒定电流稳压器
  • 电池充电器 器件型号 输出电流 * LT1083 7.5A LT1084 5.0A LT1085 3.0A * 对于一个 1.5A 的低压差稳压器，请参考 LT1086 数据表。
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1085CM-3.3 DDPAK-3 C $4.75 $3.85
    LT1085CM-3.3#PBF DDPAK-3 C $4.75 $3.85
    LT1085CM-3.3#TR DDPAK-3 C $3.98
    LT1085CM-3.3#TRPBF DDPAK-3 C $3.98
    LT1085CM-3.6 DDPAK-3 C $4.75 $3.85
    LT1085CM-3.6#PBF DDPAK-3 C $4.75 $3.85
    LT1085CM-3.6#TR DDPAK-3 C $3.98
    LT1085CM-3.6#TRPBF DDPAK-3 C $3.98
    LT1085CT-12 TO-220 C $4.35 $3.55
    LT1085CT-12#PBF TO-220 C $4.35 $3.55
    LT1085CT-3.3 TO-220 C $4.35 $3.55
    LT1085CT-3.3#PBF TO-220 C $4.35 $3.55
    LT1085CT-3.6 TO-220 C $4.35 $3.55
    LT1085CT-3.6#PBF TO-220 C $4.35 $3.55
    LT1085CT-5 TO-220 C $4.35 $3.55
    LT1085CT-5#PBF TO-220 C $4.35 $3.55
    LT1085IM-3.6 DDPAK-3 I $5.50 $4.65
    LT1085IM-3.6#PBF DDPAK-3 I $5.50 $4.65
    LT1085IM-3.6#TR DDPAK-3 I $4.76
    LT1085IM-3.6#TRPBF DDPAK-3 I $4.76
    LT1085IT-12 TO-220 I $5.85 $4.75
    LT1085IT-12#PBF TO-220 I $5.85 $4.75
    LT1085IT-5 TO-220 I $5.85 $4.75
    LT1085IT-5#PBF TO-220 I $5.85 $4.75
