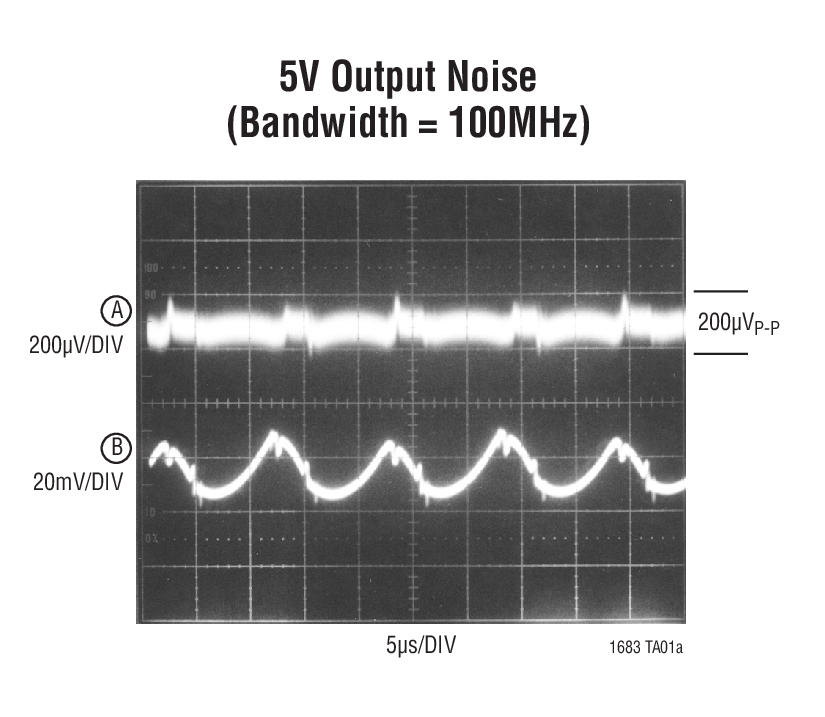

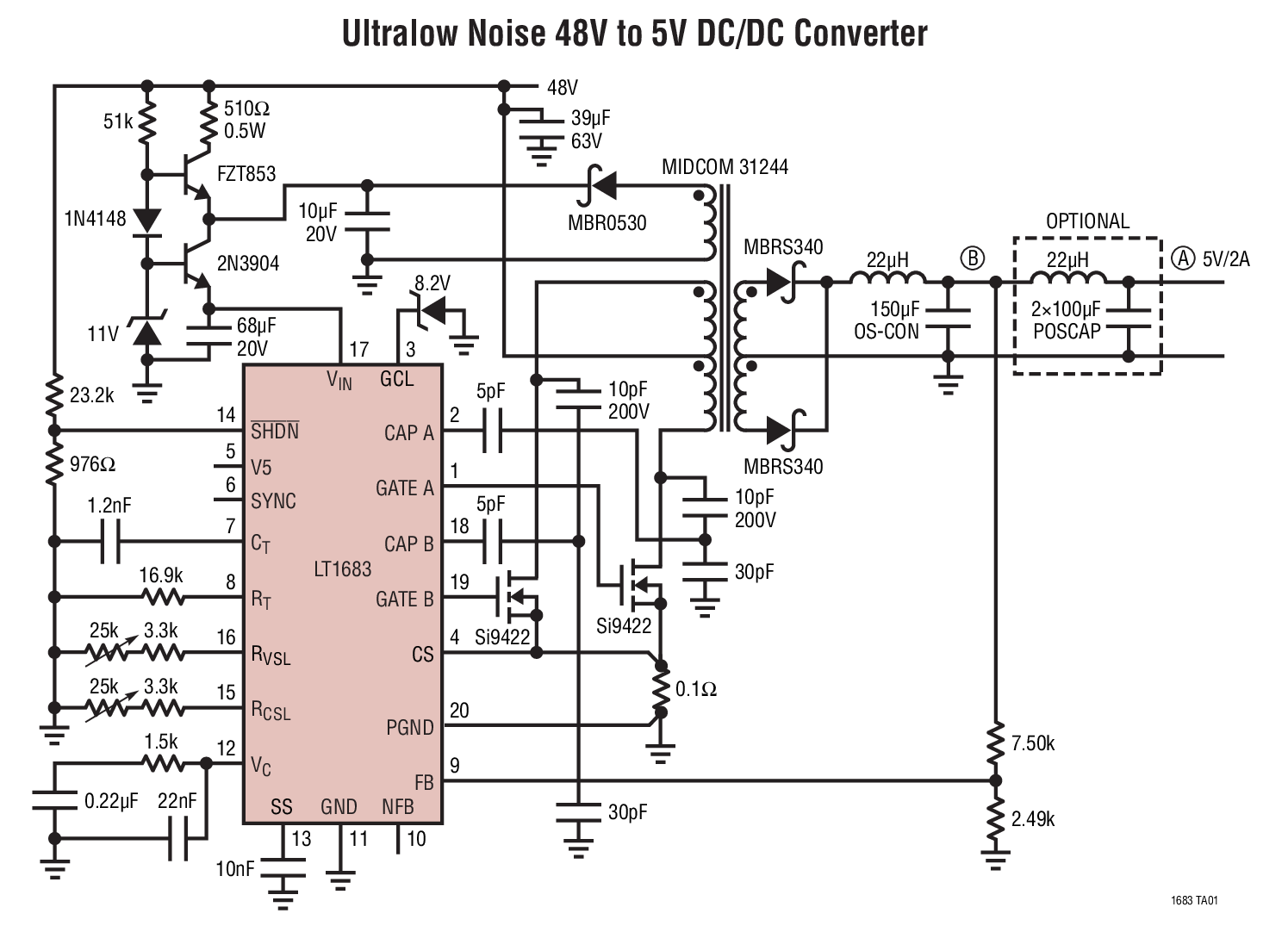

LT1683 - 典型应用图例：

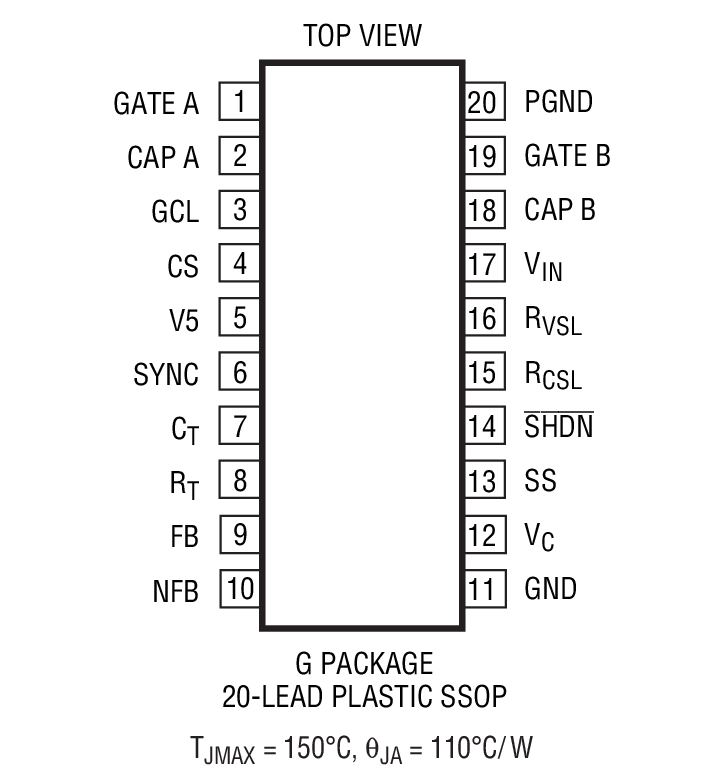

LT1683 - 封装图解：
LINEAR凌力尔特芯片：
- LT3090EDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC3728LCUH#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC1265CS-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2668CUJ-12#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3882IUJ#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1999IMS8-20#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1357CS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1761IS5-3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DC1082A-B - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTC7862EUFD#TRPBF - 电路保护 > 浪涌抑制 IC
- DC2349A - 开发板，套件，编程器 > 评估板 > 射频评估和开发套件，板
- OP295GP - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3499BEMS8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3014BHVEDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC1605-1IG#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT3420EMS-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LT1635CS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2636IDE-LMX8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1965EQ-1.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DC1117A - 开发板，套件，编程器 > 评估板 > 运算放大器评估板
LT1683 - LT1683是转换速率控制型超低噪声推挽式 DC/DC 控制器
LT1683是LINEAR凌力尔特公司的一款超低噪声稳压器产品，LT1683是LT1683是转换速率控制型超低噪声推挽式 DC/DC 控制器，本站介绍了LT1683的封装应用图解、特点和优点、功能等，并给出了与LT1683相关的LINEAR元器件型号供参考。
LT1683 - LT1683是转换速率控制型超低噪声推挽式 DC/DC 控制器 - 超低噪声稳压器 - 电源管理 - 凌力尔特
LT1683 - 转换速率控制型超低噪声推挽式 DC/DC 控制器
LT1683 - 转换速率控制型超低噪声推挽式 DC/DC 控制器 - Linear Technology（凌力尔特）
功能描述
LT1683 是一款开关稳压控制器，专为降低传导和辐射电磁干扰 (EMI) 而设计。通过控制外部 N 沟道 MOSFET 开关的电压和电流转换速率，实现了超低的噪声和 EMI。电流和电压转换速率可独立设定，以优化开关波形的谐波分量与效率的关系。LT1683 能够使高频谐波功率降低 40dB 之多，而效率仅略有下降。
LT1683 运用了一种专为低噪声拓扑结构而优化的双路输出 (推挽式) 电流模式架构。该 IC 内置了栅极驱动器和所有必需的振荡器、控制和保护电路。独特的误差放大器电路能够调节正电压和负电压。振荡器可以同步至一个外部时钟，以实现更加准确的开关谐波布置。
保护功能包括用于低 VIN 的栅极驱动闭锁、反相栅极闭锁、软起动、输出电流限制、短路电流限制、栅极驱动过压箝位和输入电源欠压闭锁。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1683EG | SSOP-20 | E | $5.62 | $4.75 |
| LT1683EG#PBF | SSOP-20 | E | $5.62 | $4.75 |
| LT1683EG#TR | SSOP-20 | E | $4.85 | |
| LT1683EG#TRPBF | SSOP-20 | E | $4.85 | |
| LT1683IG | SSOP-20 | I | $7.34 | $6.20 |
| LT1683IG#PBF | SSOP-20 | I | $7.34 | $6.20 |
| LT1683IG#TR | SSOP-20 | I | $6.30 | |
| LT1683IG#TRPBF | SSOP-20 | I | $6.30 |
