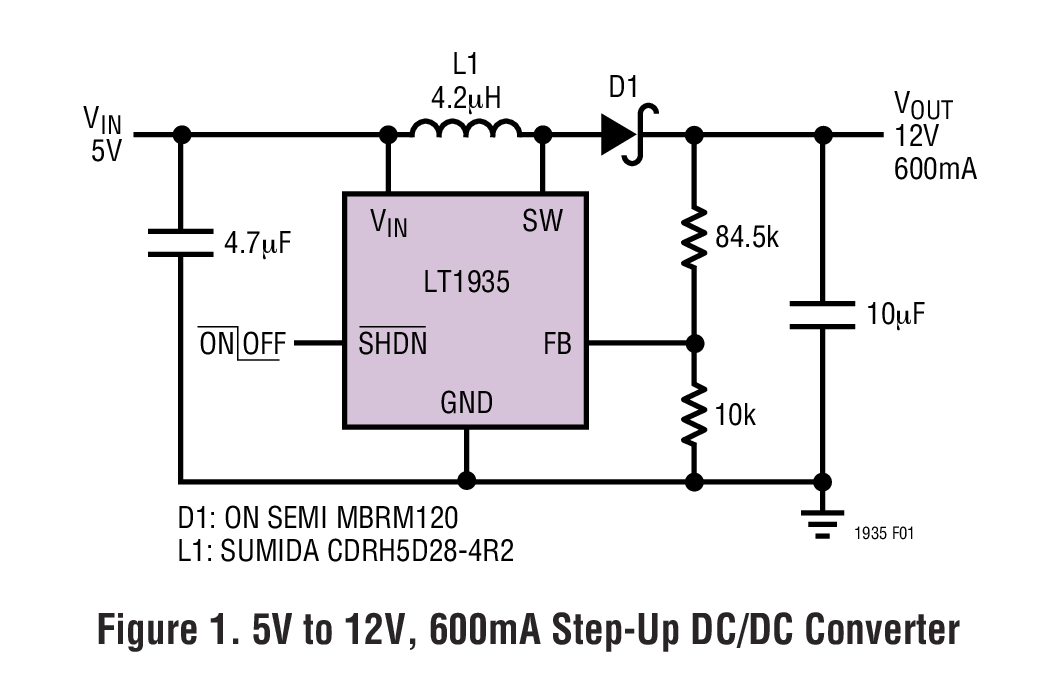

LT1935典型应用图例一

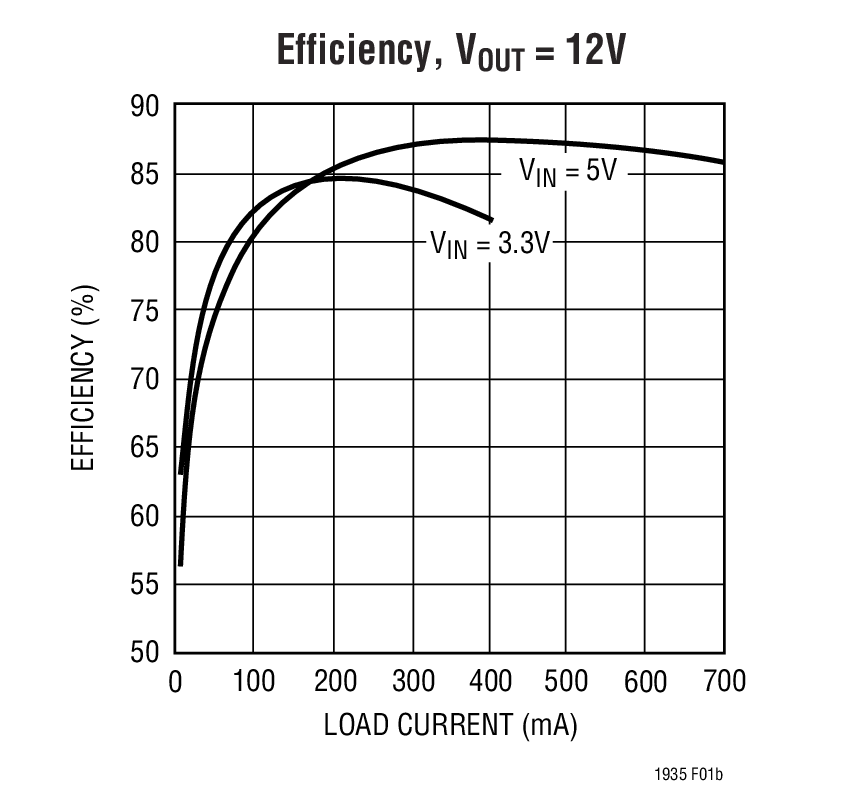

LT1935典型应用图例二
LT1935 - 封装图解：

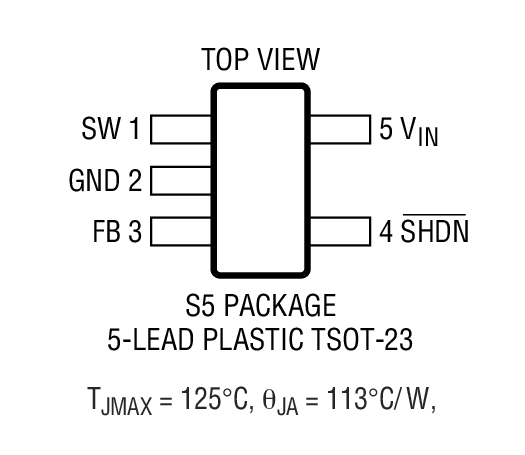

LT1935封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1935介绍

LT1935 - LT1935是采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器

LT1935是LINEAR凌力尔特公司的一款SEPIC 稳压器产品，LT1935是LT1935是采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器，本站介绍了LT1935的封装应用图解、特点和优点、功能等，并给出了与LT1935相关的LINEAR元器件型号供参考。

LT1935 - LT1935是采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器 - SEPIC 稳压器 - 电源管理 - 凌力尔特

LT1935 - 采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器

LT1935 - 采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT1935 是业界最高功率的 SOT-23 封装开关稳压器。其前所未有的 2A、40V 内部开关使得能在小占板面积内产生高输出电流。LT1935 面向注重空间节省的应用，其开关频率为 1.2MHz，因而允许使用纤巧的扁平电感器和电容器 (高度 ≤ 2mm)。NPN 开关在 2A 电流条件下实现了一个仅 180mV 的 VCESAT (这与电源电压无关)，因此即使从一个 3V 输入获得最大功率级的情况下也能提供高效率。

一种恒定频率的内部补偿型电流模式 PWM 架构可产生易于滤除的低且可预知的输出噪声。在输出端上可采用低 ESR 陶瓷电容器，因而进一步将噪声降低至 mV 级。LT1935 上的高电压开关额定在 40V，从而使该器件非常适合于高达 38V 的升压型转换器以及单端初级电感转换器 (SEPIC) 和反激式设计。在 SEPIC 应用中，该器件能够采用一个 3.3V 电源产生 5V (在高达 1A 电流条件下) 输出，或者采用四节碱性电池产生 5V (在 550mA) 输出。

LT1935 采用 5 引脚 SOT-23 封装。

特点
  • 1.2MHz 开关频率
  • 高输出电压：达 38V
  • 宽输入范围：2.3V 至 16V
  • 低 VCESAT 开关：180mV (在 2A)
  • 软起动
  • 采用小的表面贴装型组件
  • 可采用 3.3V 输入产生 5V/1A 输出
  • 可采用 5V 输入产生 12V/600mA 输出
  • 低的停机电流：<1μA
  • 与 LT1613 和 LT1930 引脚对引脚兼容
  • 扁平 (仅高 1mm) SOT-23 (ThinSOTTM) 封装
    • 应用
  • 数码相机
  • 电池后备
  • LCD 偏置
  • 局部 5V 或 12V 电源
  • PC 卡
  • xDSL 电源
  • TFT-LCD 偏置电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1935ES5 SOT-23 E $2.96
    LT1935ES5#PBF SOT-23 E $2.96
    LT1935ES5#TR SOT-23 E $2.96 $2.50
    LT1935ES5#TRM SOT-23 E $2.96 $2.52
    LT1935ES5#TRMPBF SOT-23 E $2.96 $2.52
    LT1935ES5#TRPBF SOT-23 E $2.96 $2.50
