当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1949
LT1949技术文档下载：
LT1949技术文档产品手册下载
LT1949 - 典型应用图例：

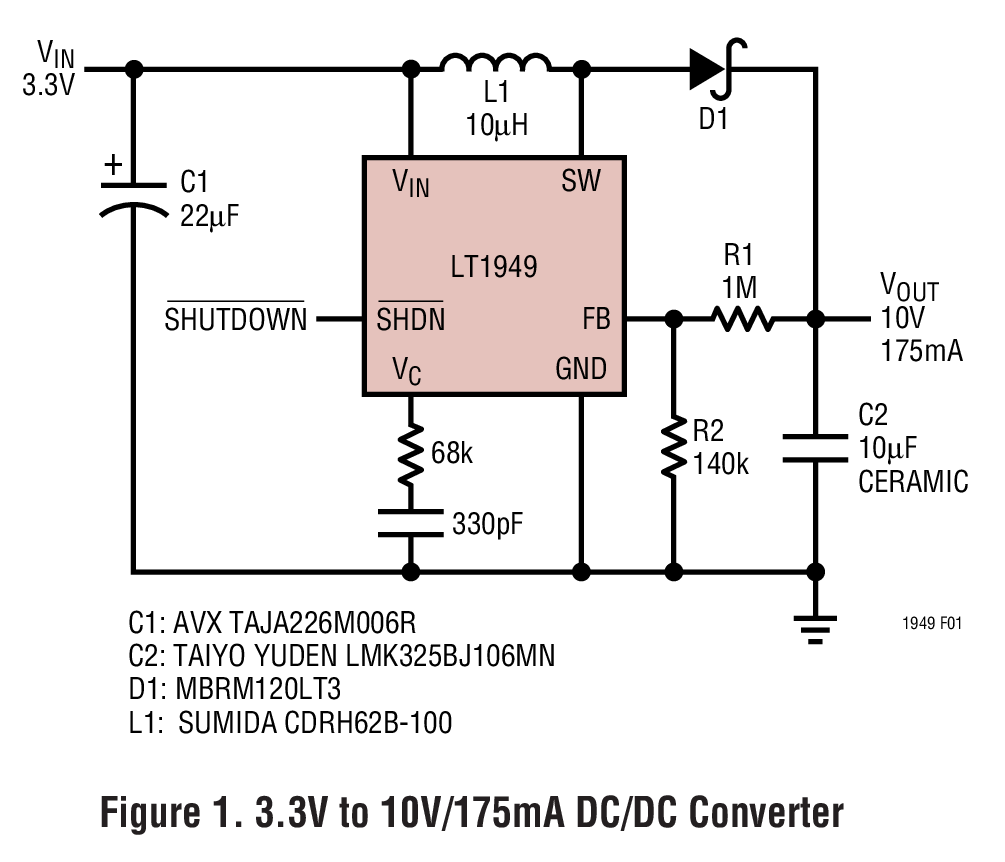

LT1949典型应用图例一

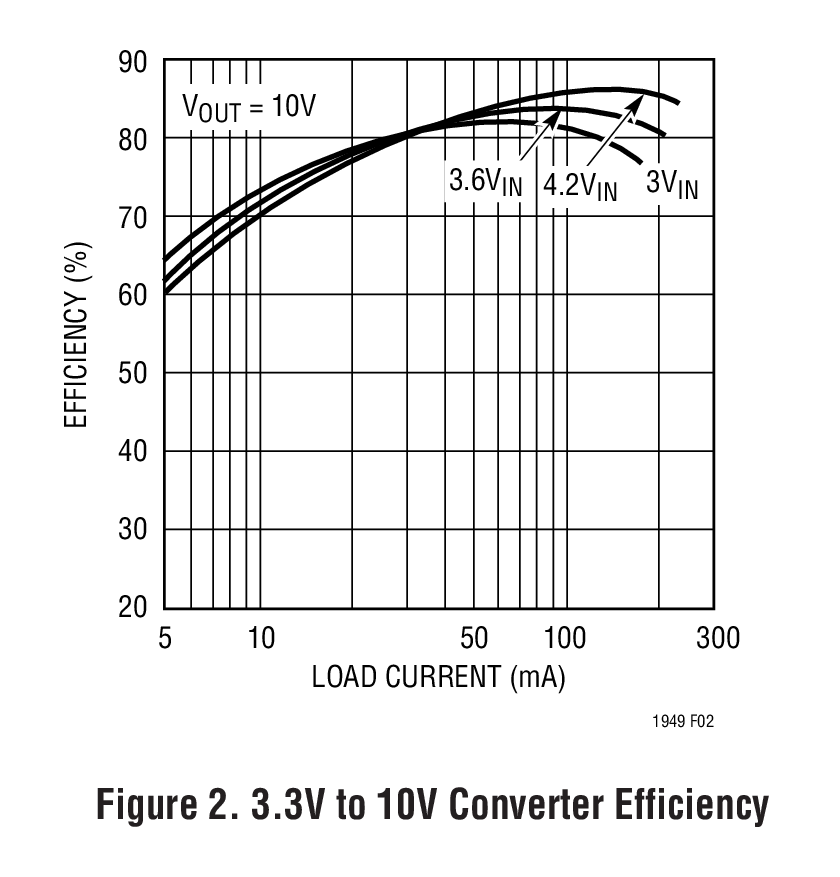

LT1949典型应用图例二
LT1949 - 封装图解：

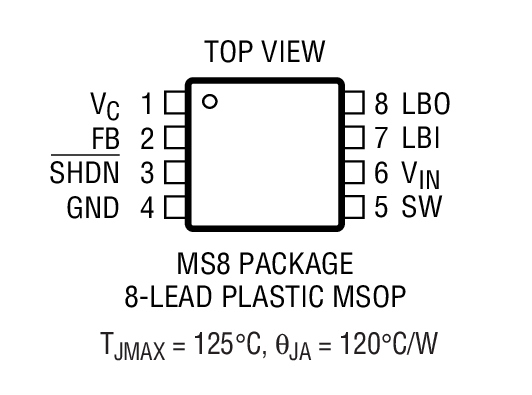

LT1949封装图解一

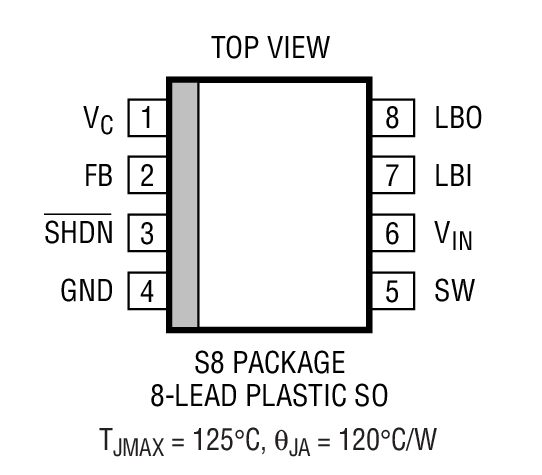

LT1949封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1949介绍

LT1949 - LT1949是600kHz, 1A Switch PWM DC/DC Converter

LT1949是LINEAR凌力尔特公司的一款SEPIC 稳压器产品，LT1949是LT1949是600kHz, 1A Switch PWM DC/DC Converter，本站介绍了LT1949的封装应用图解、特点和优点、功能等，并给出了与LT1949相关的LINEAR元器件型号供参考。

LT1949 - LT1949是600kHz, 1A Switch PWM DC/DC Converter - SEPIC 稳压器 - 电源管理 - 凌力尔特

LT1949 - 600kHz, 1A Switch PWM DC/DC Converter

LT1949 - 600kHz, 1A Switch PWM DC/DC Converter - Linear Technology（凌力尔特）

功能描述

The LT1949 is a fixed frequency step-up DC/DC converter with a 1A, 0.5 Ohms internal switch. Capable of generating 10V at 175mA from a 3.3V input, the LT1949 is ideal for generating bias voltages for large screen LCD panels. Constant frequency 600kHz operation results in a low noise output that is easy to filter and the 30V switch rating allows output voltage up to 28V using a single inductor. An external compensation pin gives the user flexibility in optimizing loop compensation, allowing small low ESR ceramic capacitors to be used at the output. The 8-lead MSOP and SO packages ensure a low profile overall solution.

The LT1949 includes a low-battery detector that stays alive when the device goes into shutdown. Quiescent current in shutdown is 25μA, while operating current is 4.5mA.

特点
  • 1.1A, 0.5 Ohms, 30V Internal Switch
  • Operates with VIN as Low as 1.5V
  • 600kHz Fixed Frequency Operation
  • Low-Battery Detector Active in Shutdown
  • Low VCESAT Switch: 410mV at 800mA
  • Pin-for-Pin Compatible with the LT1317B
  • Small 8-Lead MSOP Package and SO Packages
    • 应用
  • LCD Bias Supplies
  • GPS Receivers
  • Battery Backup
  • Portable Electronic Equipment
  • Diagnostic Medical Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1949EMS8 MS-8 E $2.66 $2.25
    LT1949EMS8#PBF MS-8 E $2.66 $2.25
    LT1949EMS8#TR MS-8 E $2.31
    LT1949EMS8#TRPBF MS-8 E $2.31
    LT1949ES8 SO-8 E $2.60 $2.20
    LT1949ES8#PBF SO-8 E $2.60 $2.20
    LT1949ES8#TR SO-8 E $2.26
    LT1949ES8#TRPBF SO-8 E $2.26
    LT1949IS8 SO-8 I $2.95 $2.50
    LT1949IS8#PBF SO-8 I $2.95 $2.50
    LT1949IS8#TR SO-8 I $2.56
    LT1949IS8#TRPBF SO-8 I $2.56
