当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3032
LT3032技术文档下载：
LT3032技术文档产品手册下载
LT3032 - 典型应用图例：

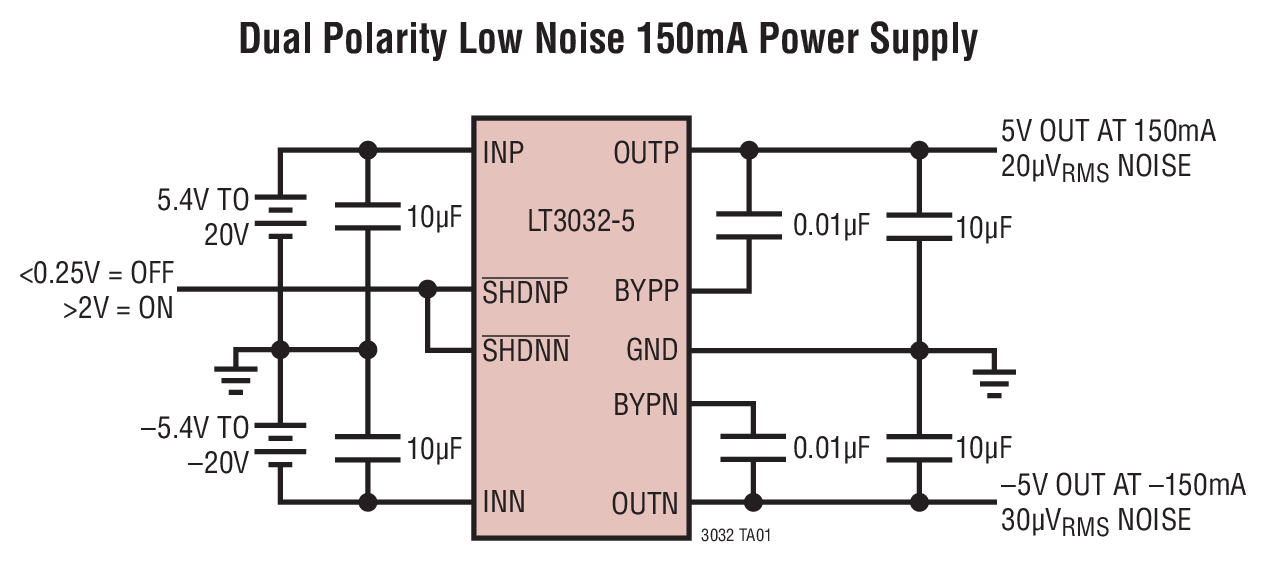

LT3032典型应用图例一

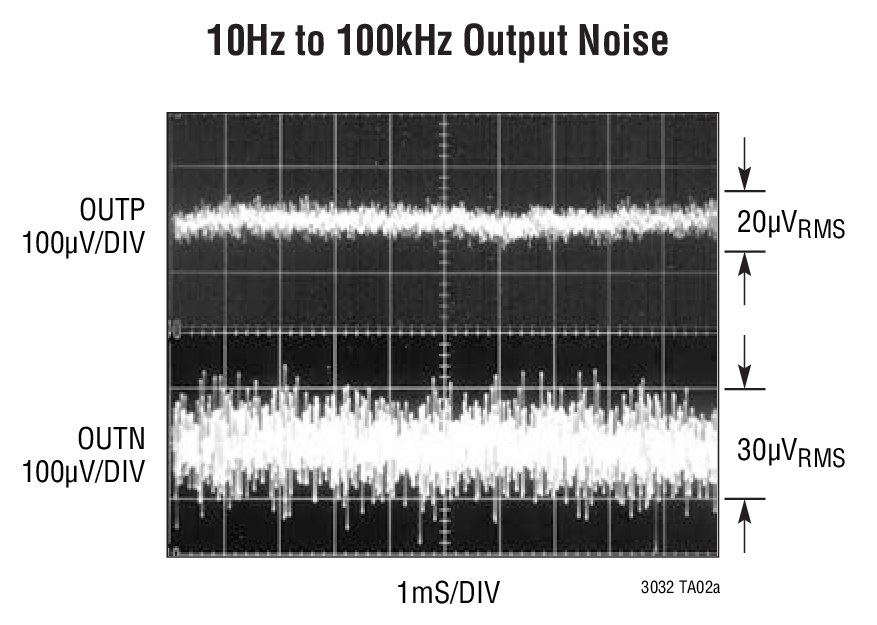

LT3032典型应用图例二
LT3032 - 封装图解：

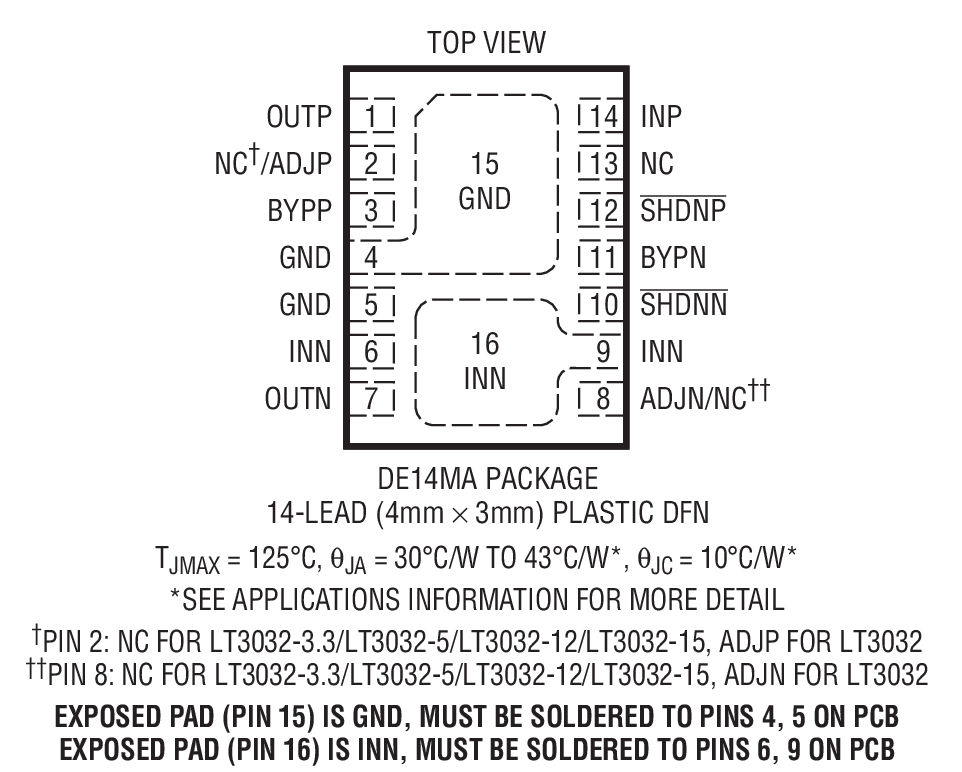

LT3032封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3032介绍

LT3032 - LT3032是双通道、150mA、正 / 负、低噪声、低压差线性稳压器

LT3032是LINEAR凌力尔特公司的一款负线性稳压器 (LDO)产品，LT3032是LT3032是双通道、150mA、正 / 负、低噪声、低压差线性稳压器，本站介绍了LT3032的封装应用图解、特点和优点、功能等，并给出了与LT3032相关的LINEAR元器件型号供参考。

LT3032 - LT3032是双通道、150mA、正 / 负、低噪声、低压差线性稳压器 - 负线性稳压器 (LDO) - 航天和严酷环境 - 凌力尔特

LT3032 - 双通道、150mA、正 / 负、低噪声、低压差线性稳压器

LT3032 系列 - 双通道、150mA、正 / 负、低噪声、低压差线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3032 是一款双通道、低噪声、正和负低压差电压线性稳压器。每个稳压器可提供高达 150mA 电流和一个 300mV 的典型压差电压。每个稳压器的静态电流很低 (工作时为 30μA，而在停机模式则为 <3μA)，并在压差条件下处于良好受控状态，从而使其成为电池供电型电路的绝佳选择。

LT3032 另一个重要的特点是低输出噪声。给每个稳压器增设一个外部 10nF 旁路电容器，可以将输出噪声降低至 20μVRMS / 30μVRMS (在 10Hz 至 100kHz 的带宽内)。LT3032 能够在采用 2.2μF (最小值) 输出电容器时保持稳定。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。

这些稳压器可提供低至 ±1.22V 基准电压的可调输出，或固定输出在 ±3.3V、±5V、±12V 和 ±15V 。内部保护电路包括反向输出保护、电流限制和热限制。

LT3032 采用一种独特的扁平 14 引脚 4mm x 3mm x 0.75mm DFN 封装，该封装具有用于每个稳压器的裸露背部衬垫，因而实现了最佳的热性能。

特点
  • 低噪声：20μVRMS (正) 和 30μVRMS (负)
  • 低静态电流：每通道 30μA
  • 宽输入电压范围：±2.3V 至 ±20V
  • 输出电流：±150mA
  • 低停机电流：总值 <3μA (典型值)
  • 低压差电压：每通道 300mV
  • 固定输出电压: ±5V、±12V 和 ±15V
  • 可调输出从 ±1.22V 至 ±20V
  • 无需保护二极管
  • 采用 2.2μF 输出电容器可稳定
  • 采用陶瓷电容器、钽电容器或铝电容器可稳定
  • 可在反向输出电压条件下起动
  • 电流限制和热限制
  • 扁平 14 引脚 4mm x 3mm x 0.75mm DFN 封装
    • 应用
  • 电池供电型仪器
  • 双极电源
  • 低噪声电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3032EDE-12#PBF 4x3 DFN-14 E $3.14 $2.20
    LT3032EDE-12#TRPBF 4x3 DFN-14 E $2.26
    LT3032EDE-15#PBF 4x3 DFN-14 E $3.14 $2.20
    LT3032EDE-15#TRPBF 4x3 DFN-14 E $2.26
    LT3032EDE-3.3#PBF 4x3 DFN-14 E $3.14 $2.20
    LT3032EDE-3.3#TRPBF 4x3 DFN-14 E $2.26
    LT3032EDE-5#PBF 4x3 DFN-14 E $3.14 $2.20
    LT3032EDE-5#TRPBF 4x3 DFN-14 E $2.26
    LT3032EDE#PBF 4x3 DFN-14 E $3.14 $2.20
    LT3032EDE#TRPBF 4x3 DFN-14 E $2.26
    LT3032IDE-12#PBF 4x3 DFN-14 I $3.64 $2.55
    LT3032IDE-12#TRPBF 4x3 DFN-14 I $2.61
    LT3032IDE-15#PBF 4x3 DFN-14 I $3.64 $2.55
    LT3032IDE-15#TRPBF 4x3 DFN-14 I $2.61
    LT3032IDE-3.3#PBF 4x3 DFN-14 I $3.64 $2.55
    LT3032IDE-3.3#TRPBF 4x3 DFN-14 I $2.61
    LT3032IDE-5#PBF 4x3 DFN-14 I $3.64 $2.55
    LT3032IDE-5#TRPBF 4x3 DFN-14 I $2.61
    LT3032IDE#PBF 4x3 DFN-14 I $3.64 $2.55
    LT3032IDE#TRPBF 4x3 DFN-14 I $2.61
    LT3032MPDE-12#PBF 4x3 DFN-14 MP $8.50 $5.95
    LT3032MPDE-12#TRPBF 4x3 DFN-14 MP $6.01
    LT3032MPDE-15#PBF 4x3 DFN-14 MP $8.50 $5.95
    LT3032MPDE-15#TRPBF 4x3 DFN-14 MP $6.01
    LT3032MPDE-3.3#PBF 4x3 DFN-14 MP $8.50 $5.95
    LT3032MPDE-3.3#TRPBF 4x3 DFN-14 MP $6.01
    LT3032MPDE-5#PBF 4x3 DFN-14 MP $8.50 $5.95
    LT3032MPDE-5#TRPBF 4x3 DFN-14 MP $6.01
    LT3032MPDE#PBF 4x3 DFN-14 MP $8.50 $5.95
    LT3032MPDE#TRPBF 4x3 DFN-14 MP $6.01
