LT1175技术文档下载：

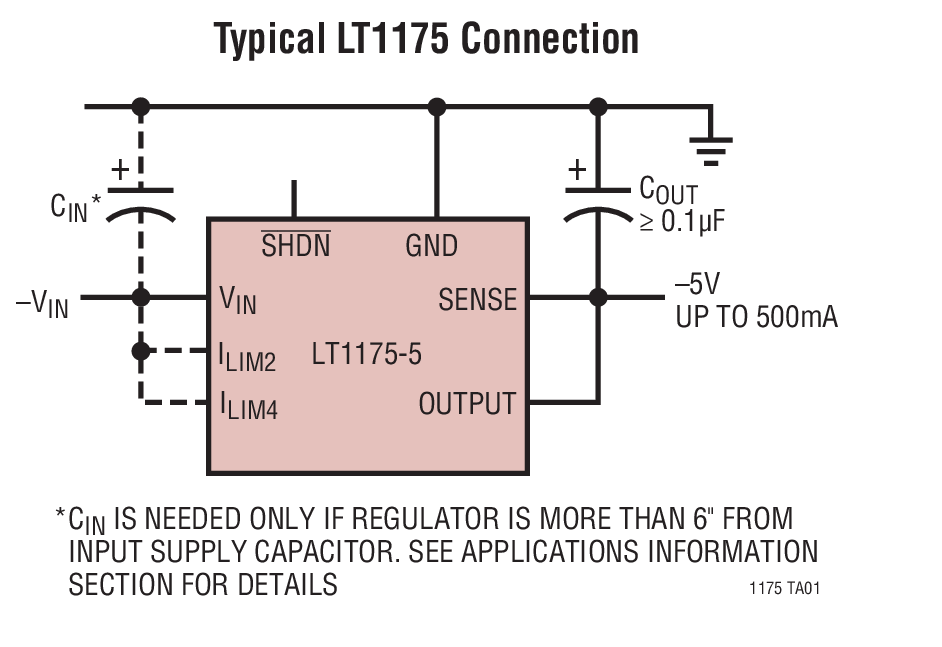

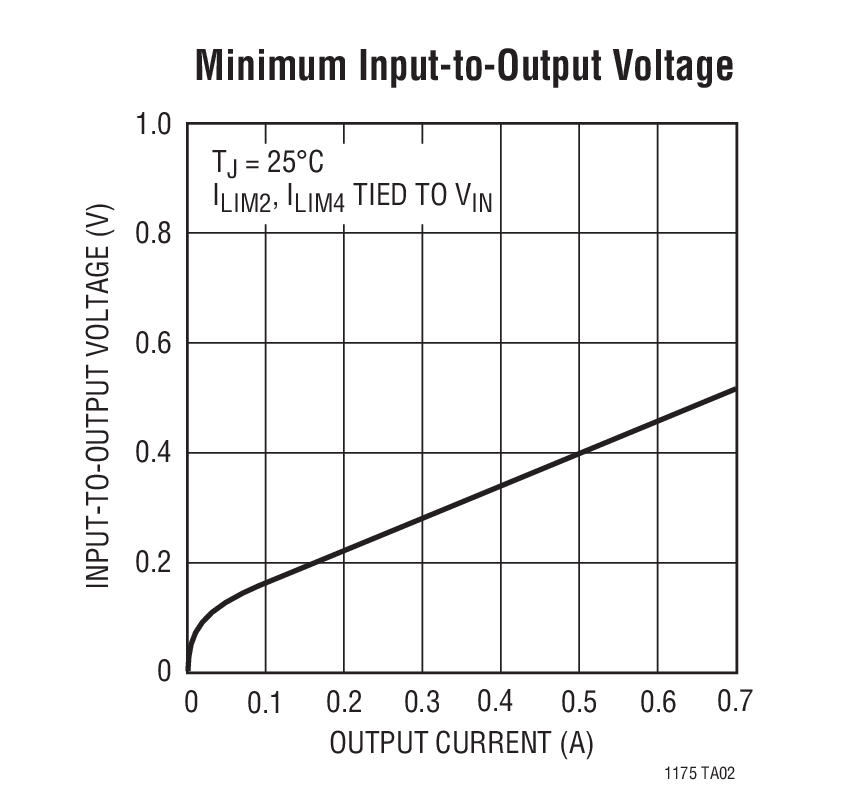

LT1175 - 典型应用图例：

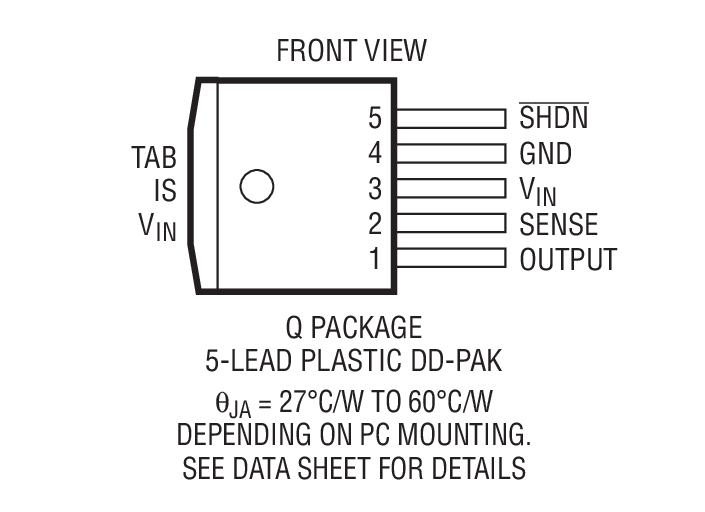

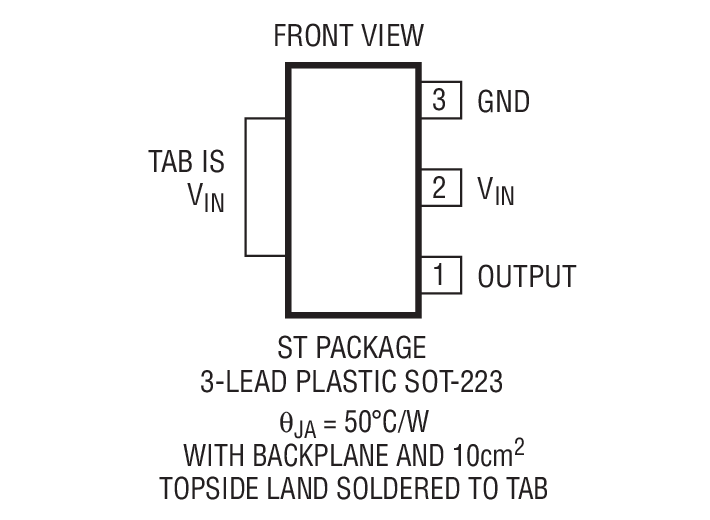

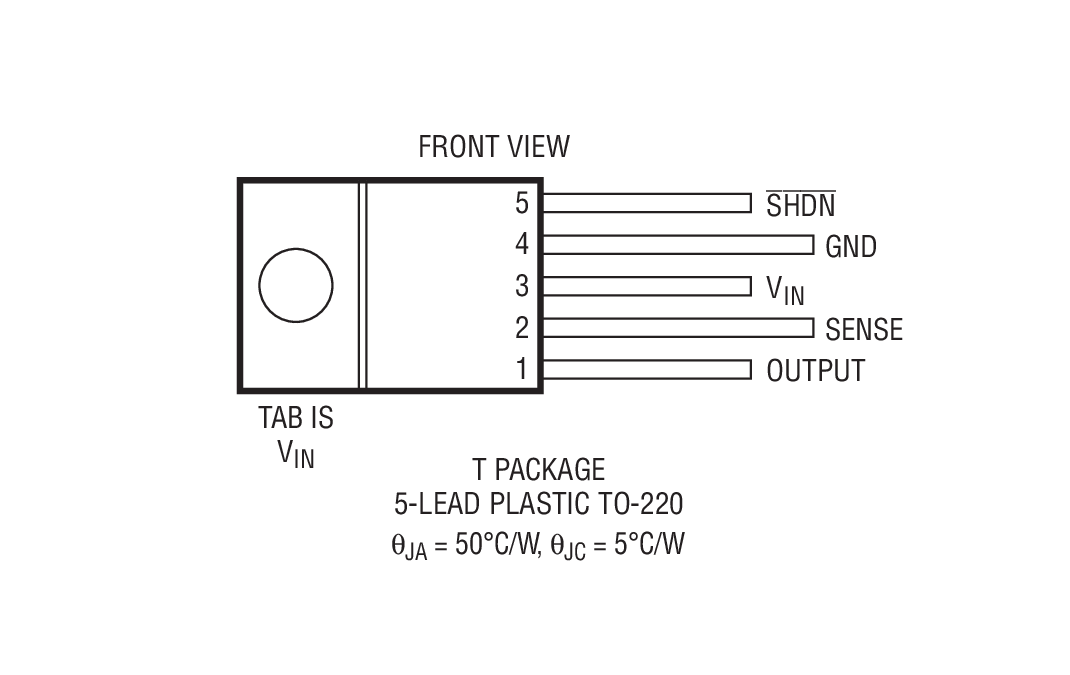

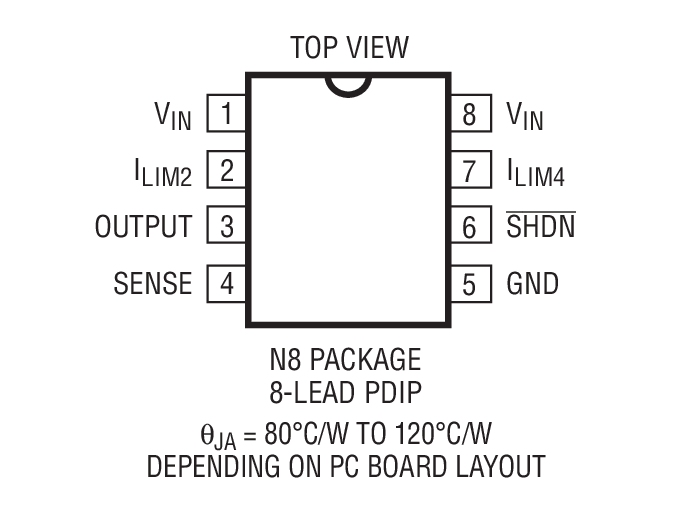

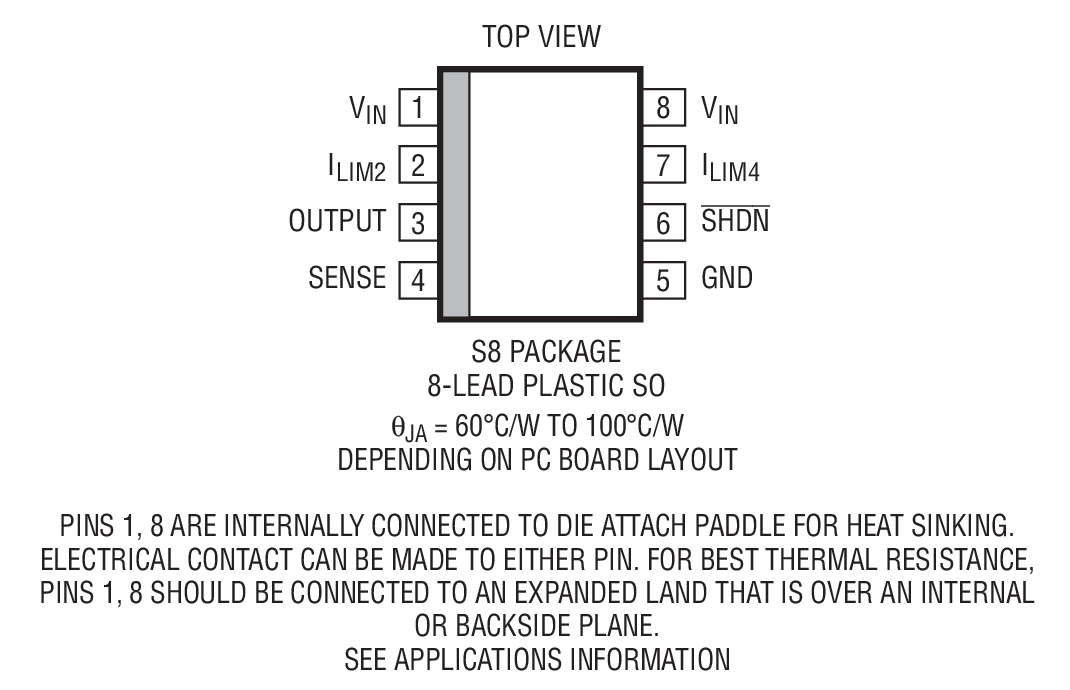

LT1175 - 封装图解：
LT1175 - LT1175是500mA、低压差、微功率负稳压器
LT1175是Linear公司的一款负线性稳压器 (LDO)产品，LT1175是500mA、低压差、微功率负稳压器，本站介绍了LT1175的封装应用图解、特点和优点、功能等，并给出了与LT1175相关的凌力尔特元器件型号供参考。
LT1175 - 500mA、低压差、微功率负稳压器
LT1175 - 500mA、低压差、微功率负稳压器 - Linear Technology（凌力尔特）
功能描述
LT1175 是一款微功率、低压差负稳压器。它具有 45μA 静态电流，并在停机模式中减小至 10μA。一种新型基准放大器拓扑结构实现了精准的 DC 特性，并能够利用极宽范围的输出电容值来保持上佳的环路稳定性。凭借一种独特的功率晶体管抗饱和设计，该器件获得了非常低压差电压和高效率。可以提供可调或固定 5V 器件版本。
多项新功能使 LT1175 非常容易使用。SHDN 引脚可直接连接至正或负逻辑电平。用户可以选择 200mA、400mA、600mA 和 800mA的电流限值。可强制输出电压反向，而不会导致器件损坏或发生闭锁。与先前的一些设计不同，这款器件对压差情况下的静态电流增加进行了有效的限制。
LT1175 具有完整的欠压保护以及电流限制、功率限制和热停机功能。对于微功率工作电流条件下的高温运作问题给予了特别的关注，从而可防止输出电压在无负载状况下上升。LT1175 采用 8 引脚 PDIP 和 SO 封装、3 引脚 SOT-223 封装、5 引脚表面贴装型 DD 封装和通孔 TO-220 封装。8 引脚 SO 封装为实现低热阻进行了特别设计。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1175CN8 | N-8 | C | $3.10 | $2.50 |
| LT1175CN8-5 | N-8 | C | $3.10 | $2.50 |
| LT1175CN8-5#PBF | N-8 | C | $3.10 | $2.50 |
| LT1175CN8#PBF | N-8 | C | $3.10 | $2.50 |
| LT1175CQ | DDPAK-5 | C | $3.90 | $3.20 |
| LT1175CQ-5 | DDPAK-5 | C | $3.90 | $3.20 |
| LT1175CQ-5#PBF | DDPAK-5 | C | $3.90 | $3.20 |
| LT1175CQ-5#TR | DDPAK-5 | C | $3.32 | |
| LT1175CQ-5#TRPBF | DDPAK-5 | C | $3.32 | |
| LT1175CQ#PBF | DDPAK-5 | C | $3.90 | $3.20 |
| LT1175CQ#TR | DDPAK-5 | C | $3.32 | |
| LT1175CQ#TRPBF | DDPAK-5 | C | $3.32 | |
| LT1175CS8 | SO-8 | C | $3.60 | $2.90 |
| LT1175CS8-5 | SO-8 | C | $3.60 | $2.90 |
| LT1175CS8-5#PBF | SO-8 | C | $3.60 | $2.90 |
| LT1175CS8-5#TR | SO-8 | C | $2.96 | |
| LT1175CS8-5#TRPBF | SO-8 | C | $2.96 | |
| LT1175CS8#PBF | SO-8 | C | $3.60 | $2.90 |
| LT1175CS8#TR | SO-8 | C | $2.96 | |
| LT1175CS8#TRPBF | SO-8 | C | $2.96 | |
| LT1175CST-5 | SOT-223 | C | $3.25 | $2.60 |
| LT1175CST-5#PBF | SOT-223 | C | $3.25 | $2.60 |
| LT1175CST-5#TR | SOT-223 | C | $2.66 | |
| LT1175CST-5#TRPBF | SOT-223 | C | $2.66 | |
| LT1175CT | TO-220 | C | $3.75 | $3.05 |
| LT1175CT-5 | TO-220 | C | $3.75 | $3.05 |
| LT1175CT-5#06PBF | TO-220 | C | $3.75 | $3.05 |
| LT1175CT-5#PBF | TO-220 | C | $3.75 | $3.05 |
| LT1175CT#06PBF | TO-220 | C | $3.75 | $3.05 |
| LT1175CT#PBF | TO-220 | C | $3.75 | $3.05 |
| LT1175IN8 | N-8 | I | $4.00 | $3.25 |
| LT1175IN8-5 | N-8 | I | $4.00 | $3.25 |
| LT1175IN8-5#PBF | N-8 | I | $4.00 | $3.25 |
| LT1175IN8#PBF | N-8 | I | $4.00 | $3.25 |
| LT1175IQ | DDPAK-5 | I | $5.00 | $4.10 |
| LT1175IQ-5 | DDPAK-5 | I | $5.00 | $4.10 |
| LT1175IQ-5#PBF | DDPAK-5 | I | $5.00 | $4.10 |
| LT1175IQ-5#TR | DDPAK-5 | I | $4.22 | |
| LT1175IQ-5#TRPBF | DDPAK-5 | I | $4.22 | |
| LT1175IQ#PBF | DDPAK-5 | I | $5.00 | $4.10 |
| LT1175IQ#TR | DDPAK-5 | I | $4.22 | |
| LT1175IQ#TRPBF | DDPAK-5 | I | $4.22 | |
| LT1175IS8 | SO-8 | I | $4.65 | $3.80 |
| LT1175IS8-5 | SO-8 | I | $4.65 | $3.80 |
| LT1175IS8-5#PBF | SO-8 | I | $4.65 | $3.80 |
| LT1175IS8-5#TR | SO-8 | I | $3.86 | |
| LT1175IS8-5#TRPBF | SO-8 | I | $3.86 | |
| LT1175IS8#PBF | SO-8 | I | $4.65 | $3.80 |
| LT1175IS8#TR | SO-8 | I | $3.86 | |
| LT1175IS8#TRPBF | SO-8 | I | $3.86 | |
| LT1175IST-5 | SOT-223 | I | $3.60 | $2.85 |
| LT1175IST-5#PBF | SOT-223 | I | $3.60 | $2.85 |
| LT1175IST-5#TR | SOT-223 | I | $2.91 | |
| LT1175IST-5#TRPBF | SOT-223 | I | $2.91 | |
| LT1175IT | TO-220 | I | $4.85 | $3.95 |
| LT1175IT-5 | TO-220 | I | $4.80 | $3.95 |
| LT1175IT-5#PBF | TO-220 | I | $4.80 | $3.95 |
| LT1175IT#PBF | TO-220 | I | $4.85 | $3.95 |
| LT1175MPQ-5#PBF | DDPAK-5 | MP | $13.71 | $9.60 |
| LT1175MPQ-5#TRPBF | DDPAK-5 | MP | $9.66 | |
| LT1175MPQ#PBF | DDPAK-5 | MP | $13.71 | $9.60 |
| LT1175MPQ#TRPBF | DDPAK-5 | MP | $9.66 | |
| LT1175MPS8-5 | SO-8 | MP | $12.43 | $8.70 |
| LT1175MPS8-5#PBF | SO-8 | MP | $12.43 | $8.70 |
| LT1175MPS8-5#TRPBF | SO-8 | MP | $8.76 | |
| LT1175MPS8#PBF | SO-8 | MP | $12.43 | $8.70 |
| LT1175MPS8#TRPBF | SO-8 | MP | $8.76 |
